2 통로 Pneumatic 및전기 회전 조합전력 및 신호를 혼합 전송 지원

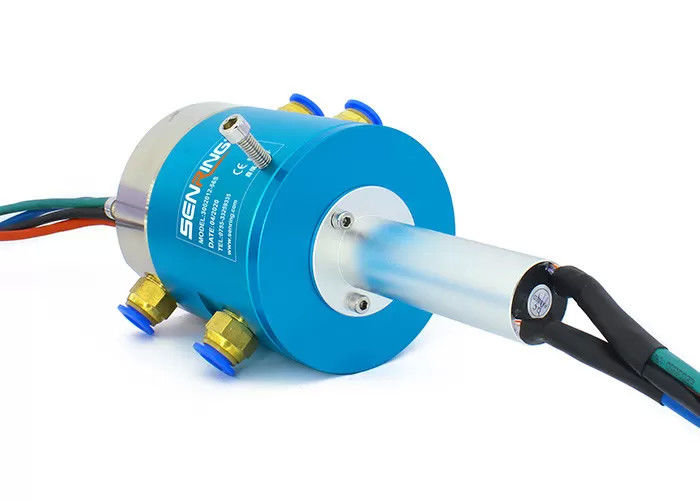

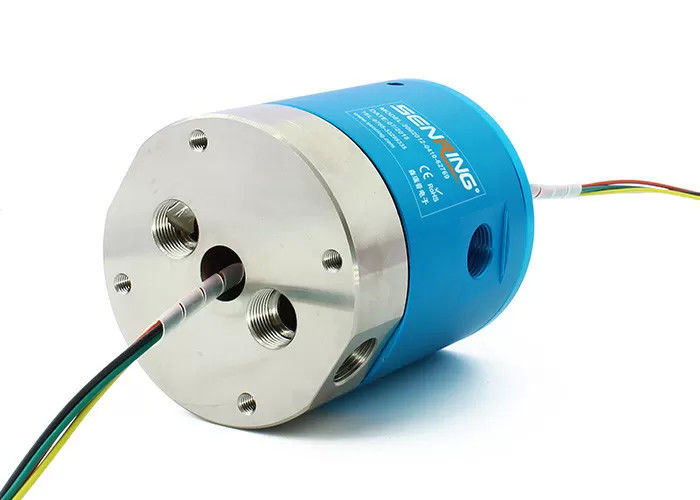

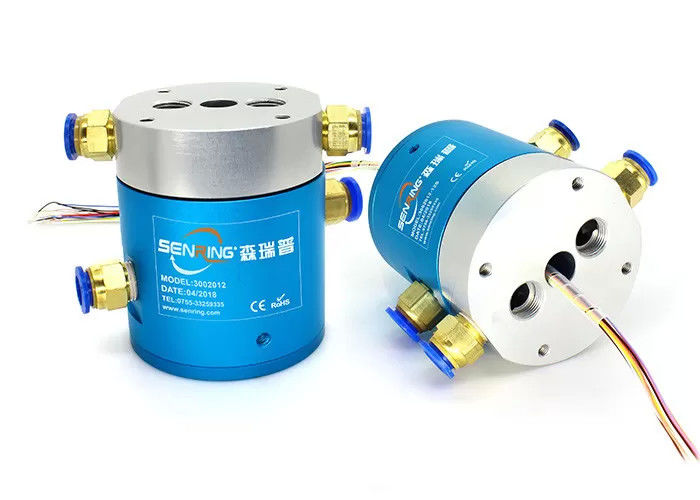

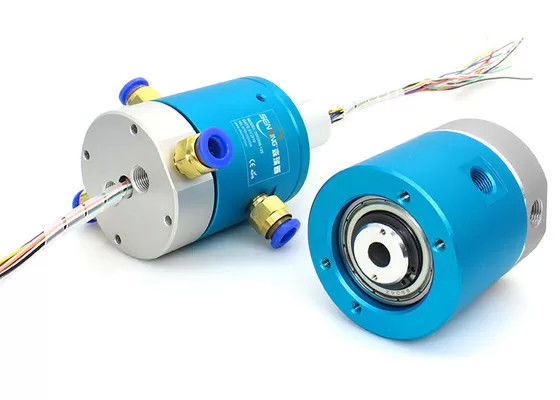

3002012 Pneumatic Rotary Union의 설명
SenRing 3002 시리즈의 2 채널의 공기 회전 반지는 압축 공기, 증기,진공 및 기타 가스 매체그것은 4mm, 6mm, 8mm, 10mm, 그리고 12mm를 포함한 다양한 크기의 공기 파이프를 지원합니다. 3002 시리즈 공기 및 전기 하이브리드 슬리프 링은 가스 전송뿐만 아니라,또한 2A에서 800A까지 다양한 전류를 혼합하고 전송합니다.그것은 작은 크기, 가벼운 무게, 작은 토크와 서로 간섭하지 않는 여러 가스 채널의 장점을 가지고 있습니다.
3002012 Pneumatic Rotary Union의 특징
1. USB,HDMI, 1000M 이더넷, VGA, DVI, 동축 RF (고주파),서보 모터 신호,산업 버스 슬립 링과 같은 혼합 전력 및 신호를 전송하는 것을 지원합니다.
2. 360° 압축공, 증기, 진공, 음압, 양압 등을 전송합니다.
3최대 압력: 1Mpa (실공: -1.5kPa, 더 높은 압력은 사용자 정의 될 수 있습니다);
4- 10 ~ 12mm 파이프에 대한 2 G3/8 "포트를 지원;
3002012 Pneumatic Rotary Union의 기술 사양
| 통로 (가스) | 2개의 통로 |
| 파이프 크기 | 10~12mm 파이프, G3/8" 포트 |
| 기계적 데이터 | |
| 스펙 | 데이터 |
| 직업 생활 | 2천만원 (근로 조건에 따라) |
| 최대 작동 속도 | 250RPM 연속, 1000RPM 간헐적으로 |
| 임시로 일해요 | -30°C~80°C |
| 작업 습도 | 0~85% RH |
| 메테라 연락 | 귀금속 |
| 주택 재료 | 알루미늄 합금 |
| IP 등급 | IP51 |
| 맥스, 수술 중 압력 |
양압 1Mpa, 진공 -90kPa | |
| 토크 | <0.2N.m | |
| 전기 데이터 | ||
| 스펙 | 데이터 | |
| 힘 | 신호 | |
| 전압 범위 | 0~440VAC/VDC | 0~440VAC/VDC |
| 단열 저항 | < 500MΩ/300VDC | < 500MΩ/300VDC |
| 납 유선 스펙. | AWG17# 은장 테플론 와이어 | AWG22# 은장 테플론 와이어 |
| 납 와이어 길이 | 표준 250mm (특정화 할 수 있습니다) | |
| 단열 저항 | 500VAC@50Hz,6s | |
| 전기 소음 | <0.01Ω | |
부문 번호 설명
그림
표준 모델 목록
| 모델 | 통로 (가스) | 포트 크기 | 파이프 크기 |
| 3002012 | 2개의 통로 | G3/8" | 10~12mm |
| 모델 | 통로 (가스) | 포트 크기 | 파이프 크기 | 신호 회로 ((2A) | 길이 L ((mm) |
| 3002012-06S | 2개의 통로 | G3/8" | 10~12mm | 6 | 14 |
| 3002012-12S | 2개의 통로 | G3/8" | 10~12mm | 12 | 21 |
| 3002012-24S | 2개의 통로 | G3/8" | 10~12mm | 24 | 35 |
| 3002012-36S | 2개의 통로 | G3/8" | 10~12mm | 36 | 52.3 |
| 3002012-56S | 2개의 통로 | G3/8" | 10~12mm | 56 | 82 |
그림
표준 모델 목록
| 모델 | 통로 (가스) | 포트 크기 | 파이프 크기 | 전력 회로 ((10A) | 신호 회로 ((2A) | 길이 L ((mm) |
| 3002012-06S | 2 구절 | G3/8" | 10~12mm | 0 | 6 | 48 |
| 3002012-0610 | 2 구절 | G3/8" | 10~12mm | 6 | 0 | 48 |
| 3002012-12S | 2 구절 | G3/8" | 10~12mm | 0 | 12 | 72 |
| 3002012-0610-06S | 2 구절 | G3/8" | 10~12mm | 6 | 6 | 72 |
| 3002012-1210 | 2 구절 | G3/8" | 10~12mm | 12 | 0 | 72 |
| 3002012-0610-12S | 2 구절 | G3/8" | 10~12mm | 6 | 12 | 96 |
| 3002012-1210-06S | 2 구절 | G3/8" | 10~12mm | 12 | 6 | 96 |
| 3002012-18S | 2 구절 | G3/8" | 10~12mm | 0 | 18 | 96 |
| 3002012-1810 | 2 구절 | G3/8" | 10~12mm | 18 | 0 | 96 |
| 3002012-0610-18S | 2 구절 | G3/8" | 10~12mm | 6 | 18 | 120 |
| 3002012-24S | 2 구절 | G3/8" | 10~12mm | 0 | 24 | 120 |
| 3002012-2410 | 2 구절 | G3/8" | 10~12mm | 24 | 0 | 120 |
| 3002012-36S | 2 구절 | G3/8" | 10~12mm | 0 | 36 | 168 |
| 3002012-1210-24S | 2 구절 | G3/8" | 10~12mm | 12 | 24 | 168 |
| 3002012-3610 | 2 구절 | G3/8" | 10~12mm | 36 | 0 | 168 |
| 3002012-48S | 2 구절 | G3/8" | 10~12mm | 0 | 48 | 216 |
| 3002012-1210-36S | 2 구절 | G3/8" | 10~12mm | 12 | 36 | 216 |
| 3002012-4810 | 2 구절 | G3/8" | 10~12mm | 48 | 0 | 216 |
| 3002012-60S | 2 구절 | G3/8" | 10~12mm | 0 | 60 | 264 |
| 3002012-1210-48S | 2 구절 | G3/8" | 10~12mm | 12 | 48 | 264 |
| 3002012-72S | 2 구절 | G3/8" | 10~12mm | 0 | 72 | 312 |
| 3002012-2410-48S | 2 구절 | G3/8" | 10~12mm | 24 | 48 | 312 |
| 3002012-84S | 2 구절 | G3/8" | 10~12mm | 0 | 84 | 360° |
| 3002012-2410-60S | 2 구절 | G3/8" | 10~12mm | 20 | 60 | 360° |
| 3002012-96S | 2 구절 | G3/8" | 10~12mm | 0 | 96 | 408 |
| 3002012-108S | 2 구절 | G3/8" | 10~12mm | 0 | 108 | 456 |
| 3002012-120S | 2 구절 | G3/8" | 10~12mm | 0 | 120 | 504 |
