공기인 2번 통과와 전기 로터리 유니온 지지는 혼합된 전력과 신호를 전합니다

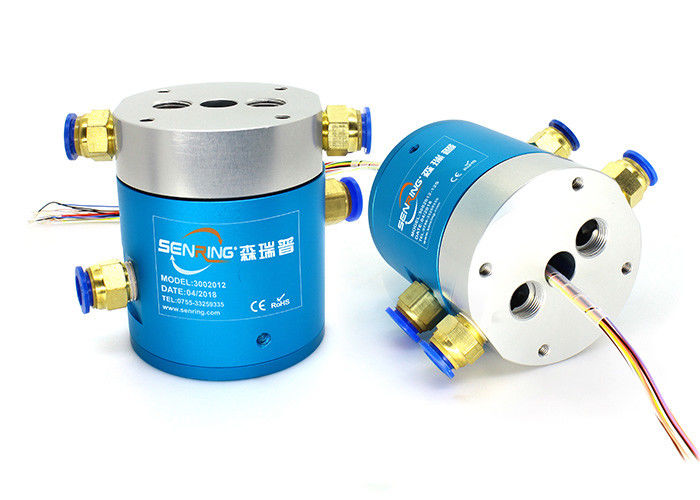

3002012 공기 회전식 유니언에 대한 기술
센링 3002 일련 2채널 공기 슬립 링은 공기인 이중 채널이고 압축된 공기, 증기, 진공이고 다른 가스 미디어의 2개 채널을 전하기 위해 360 도 회전시킬 수 있는 전기적 하이브리드 슬립 링입니다. 그것은 4 밀리미터, 6 밀리미터, 8 밀리미터, 10 밀리미터와 12 밀리미터를 포함하는 기송관의 다양한 크기를 지원합니다. 공기인 3002 시리즈와 전기적 하이브리드 슬립 링은 또한 가스를 전할 뿐만 아니라, 2A부터 800A까지 다양한 전류를 섞고 전할 수 있습니다. 그것은 서로를 방해하지 않는 작은 사이즈, 경량, 작은 토크와 다수 가스 채널이라는 유리한 입장에 있습니다.
3002012 공기 회전식 유니언의 특징
1. 지원은 USB, HDMI, 1000M 이더넷, VGA, DVI, 동축 RF (고주파), 서보 모터 신호, 공업 버스 슬립 링... 등과 같은 혼합된 전기와 신호를 전합니다 ;
2. 360은' 압축된 공기, 스팀, 진공이, 음압, 양의 압력... 기타 등등을 전합니다 ;
3. 맥스. 압력(들) :1Mpa (진공 : -1.5kPa, 더 높은 압력은 맞춤화될 수 있습니다) ;
4. 10~12mm 파이프를 위한 2 G3/8 " 공항을 지원하세요 ;
3002012 공기 회전식 유니언의 기술 명세서
| 도입(가스) | 2 도입 |
| 관경 | 10~12mm 파이프, G3/8 " 공항 |
| 기계적 데이터 | |
| 투기. | 자료 |
| 직장 생활 | 0는 레프를 위해 (근무 조건에 의존합니다) |
| 맥스. 동작속도 | 250RPM 콘티누스리, 간헐적으로 1000RPM |
| 일하는 임시. | -30' C~80' Ｃ |
| 작업 습도 | 0~85% RH |
| 접촉 마테리아 | 귀금속 |
| 하우징 소재 | 알루미늄 합금 |
| IP은 등급입니다 | IP51 |
| 맥스. 작동 압력 |
양의 압력 1Mpa, 진공 -90kPa | |
| 토크 | <0> | |
| 전기적 데이터 | ||
| 투기. | 자료 | |
| 힘 | 신호 | |
| 전압 범위 | 0~440VAC/VDC | 0~440VAC/VDC |
| 용해 상태 저항 | <500m> | <500m> |
| 와이어 투기를 이끄세요. | AWG17# 은 도금한 테프론 재질 와이어 | AWG22# 은 도금한 테프론 재질 와이어 |
| 각선 길이 | 표준 250 밀리미터 (맞춤화될 수 있습니다) | |
| 용해 상태 저항 | 500VAC@50Hz,6s | |
| 전기적 잡음 | <0> | |

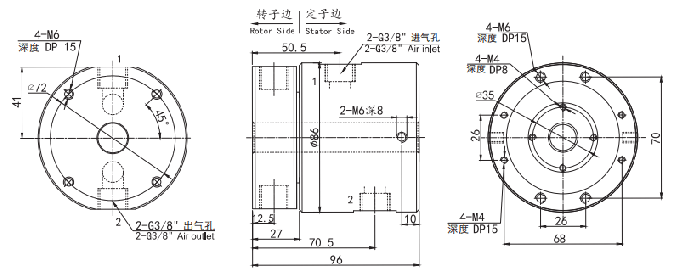

부품 호기 기술
그림

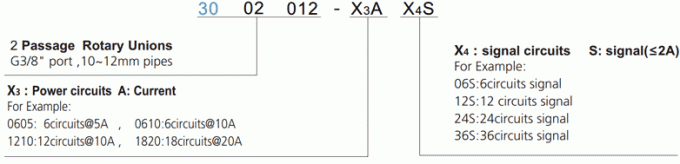

표준 모델 목록
| 모델 | 도입(가스) | 포트의 크기 | 관경 |
| 3002012 | 2 도입 | G3/8 " | 10~12mm |
| 모델 | 도입(가스) | 포트의 크기 | 관경 | 신호 회로(2A) | 길이 L(mm) |
| 3002012-06S | 2 도입 | G3/8 " | 10~12mm | 6 | 14 |
| 3002012-12S | 2 도입 | G3/8 " | 10~12mm | 12 | 21 |
| 3002012-24S | 2 도입 | G3/8 " | 10~12mm | 24 | 35 |
| 3002012-36S | 2 도입 | G3/8 " | 10~12mm | 36 | 52.3 |
| 3002012-56S | 2 도입 | G3/8 " | 10~12mm | 56 | 82 |
그림
표준 모델 목록
| 모델 | 도입(가스) | 포트의 크기 | 관경 | 전원 회로(10A) | 신호 회로(2A) | 길이 L(mm) |
| 3002012-06S | 2 도입 | G3/8 " | 10~12mm | 0 | 6 | 48 |
| 3002012-0610 | 2 도입 | G3/8 " | 10~12mm | 6 | 0 | 48 |
| 3002012-12S | 2 도입 | G3/8 " | 10~12mm | 0 | 12 | 72 |
| 3002012-0610-06S | 2 도입 | G3/8 " | 10~12mm | 6 | 6 | 72 |
| 3002012-1210 | 2 도입 | G3/8 " | 10~12mm | 12 | 0 | 72 |
| 3002012-0610-12S | 2 도입 | G3/8 " | 10~12mm | 6 | 12 | 96 |
| 3002012-1210-06S | 2 도입 | G3/8 " | 10~12mm | 12 | 6 | 96 |
| 3002012-18S | 2 도입 | G3/8 " | 10~12mm | 0 | 18 | 96 |
| 3002012-1810 | 2 도입 | G3/8 " | 10~12mm | 18 | 0 | 96 |
| 3002012-0610-18S | 2 도입 | G3/8 " | 10~12mm | 6 | 18 | 120 |
| 3002012-24S | 2 도입 | G3/8 " | 10~12mm | 0 | 24 | 120 |
| 3002012-2410 | 2 도입 | G3/8 " | 10~12mm | 24 | 0 | 120 |
| 3002012-36S | 2 도입 | G3/8 " | 10~12mm | 0 | 36 | 168 |
| 3002012-1210-24S | 2 도입 | G3/8 " | 10~12mm | 12 | 24 | 168 |
| 3002012-3610 | 2 도입 | G3/8 " | 10~12mm | 36 | 0 | 168 |
| 3002012-48S | 2 도입 | G3/8 " | 10~12mm | 0 | 48 | 216 |
| 3002012-1210-36S | 2 도입 | G3/8 " | 10~12mm | 12 | 36 | 216 |
| 3002012-4810 | 2 도입 | G3/8 " | 10~12mm | 48 | 0 | 216 |
| 3002012-60S | 2 도입 | G3/8 " | 10~12mm | 0 | 60 | 264 |
| 3002012-1210-48S | 2 도입 | G3/8 " | 10~12mm | 12 | 48 | 264 |
| 3002012-72S | 2 도입 | G3/8 " | 10~12mm | 0 | 72 | 312 |
| 3002012-2410-48S | 2 도입 | G3/8 " | 10~12mm | 24 | 48 | 312 |
| 3002012-84S | 2 도입 | G3/8 " | 10~12mm | 0 | 84 | 360' |
| 3002012-2410-60S | 2 도입 | G3/8 " | 10~12mm | 20 | 60 | 360' |
| 3002012-96S | 2 도입 | G3/8 " | 10~12mm | 0 | 96 | 408 |
| 3002012-108S | 2 도입 | G3/8 " | 10~12mm | 0 | 108 | 456 |
| 3002012-120S | 2 도입 | G3/8 " | 10~12mm | 0 | 120 | 504 |
