원래 장소:
중국
브랜드 이름:
senring
인증:
CE, ISO9001
모델 번호:
3004006
연락주세요
로터리 유니온이 일 수 있는 공압은 6~56 회로 전력 / 신호를 이동시키기 위해 결합합니다

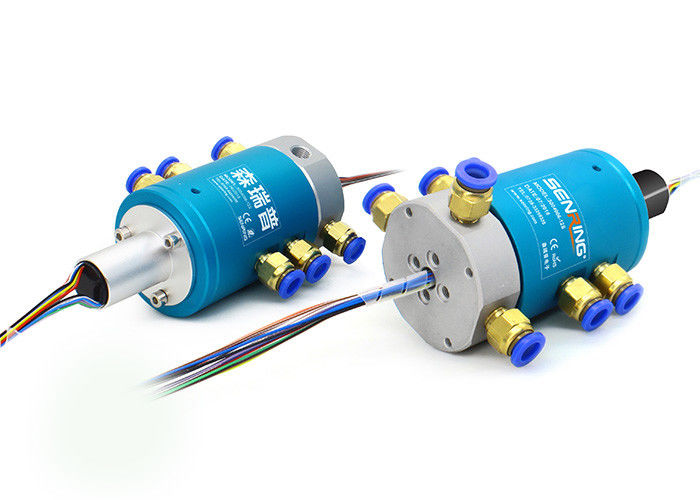

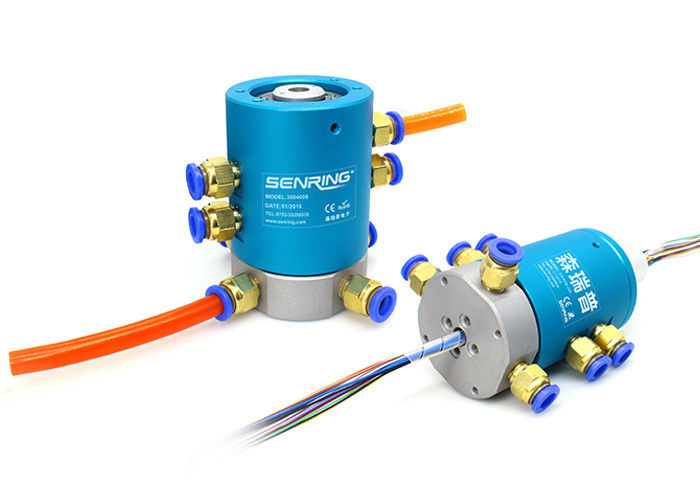

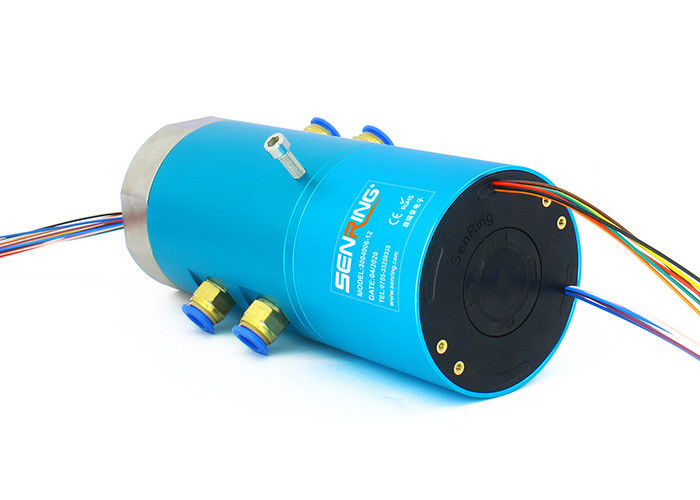

3004006 공기 회전식 유니언에 대한 기술
센링 3004 일련 공기 회전식 결합은 압축된 공기와 진공인 증기와 다른 가스 미디어의 2개 채널을 전하기 위해 360 도 회전시킬 수 있는 4개 채널 회전식 공기 조인트입니다. 그것은 4 밀리미터, 6 밀리미터, 8 밀리미터, 10 밀리미터와 12 밀리미터의 지름과 다양한 가스도관을 지원합니다. 3004 시리즈 가스 회전식 결합은 2A에서 800A의 범위여 다양한 경향의 혼합 투과도 가스만을 전할 수 없습니다. 그것은 서로를 방해하지 않는 작은 사이즈, 경량, 작은 토크와 다수 가스 채널이라는 유리한 입장에 있습니다.
3004006 공기 회전식 유니언의 특징
1. 그것은 전원 공급선, 신호라인, 이더넷, USB, 공업 버스, 제어 라인, 솔레노이드 밸브, 유도선, 기타 등등을 섞을 수 있습니다 ;
2. 표준은 플랜지 마운팅과 원축 장착이 맞춤화될 수 있다는 것 입니다 ;
3. 통과할 수 있는 매체는 압축된 공기, 수소, 질소, 화학적 혼합 가스, 증기, 냉각수, 뜨거운 물, 뜨거운 오일, 석유, 황산, 음료, 등을 포함합니다.
3004006 공기 회전식 유니언의 기술 명세서
| 도입(가스) | 4 도입 |
| 관경 | 6~8mm 파이프, G1/8 " 공항 |
| 기계적 데이터 | |
| 투기. | 자료 |
| 직장 생활 | 0는 레프를 위해 (근무 조건에 의존합니다) |
| 맥스. 동작속도 | 250RPM 콘티누스리, 간헐적으로 1000RPM |
| 일하는 임시. | -30' C~80' Ｃ |
| 작업 습도 | 0~85% RH |
| 접촉 마테리아 | 귀금속 |
| 하우징 소재 | 알루미늄 합금 |
| IP은 등급입니다 | IP51 |
| 맥스. 작동 압력 |
양의 압력 1Mpa, 진공 -90kPa | |
| 토크 | <0> | |
| 전기적 데이터 | ||
| 투기. | 자료 | |
| 힘 | 신호 | |
| 전압 범위 | 0~440VAC/VDC | 0~440VAC/VDC |
| 용해 상태 저항 | <500m> | <500m> |
| 와이어 투기를 이끄세요. | AWG17# 은 도금한 테프론 재질 와이어 | AWG22# 은 도금한 테프론 재질 와이어 |
| 각선 길이 | 표준 250 밀리미터 (맞춤화될 수 있습니다) | |
| 용해 상태 저항 | 500VAC@50Hz,6s | |
| 전기적 잡음 | <0> | |

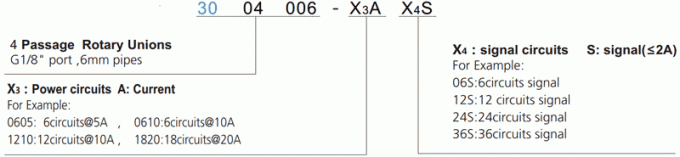

부품 호기 기술

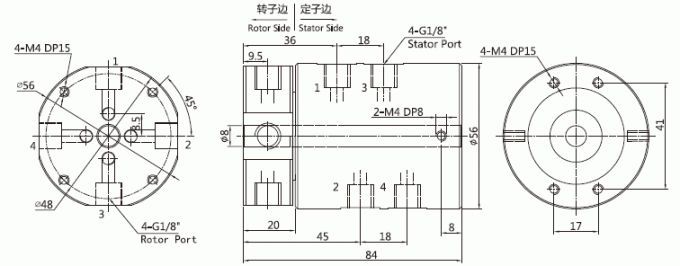

그림
표준 모델 목록
| 모델 | 도입(가스) | 포트의 크기 | 관경 |
| 3004006 | 4 도입 | G1/8 " | 6~8mm |
| 모델 | 도입(가스) | 포트의 크기 | 관경 | 신호 회로(2A) | 길이 L(mm) |
| 3004006-06S | 4 도입 | G1/8 " | 6~8mm | 6 | 14 |
| 3004006-12S | 4 도입 | G1/8 " | 6~8mm | 12 | 21 |
| 3004006-24S | 4 도입 | G1/8 " | 6~8mm | 24 | 35 |
| 3004006-36S | 4 도입 | G1/8 " | 6~8mm | 36 | 52.3 |
| 3004006-56S | 4 도입 | G1/8 " | 6~8mm | 56 | 82 |
그림
표준 모델 목록
| 모델 | 도입(가스) | 포트의 크기 | 관경 | 전원 회로(10A) | 신호 회로(2A) | 길이 L(mm) |
| 3004006-06S | 4 도입 | G1/8 " | 6~8mm | 0 | 6 | 38 |
| 3004006-0610 | 4 도입 | G1/8 " | 6~8mm | 6 | 0 | 38 |
| 3004006-12S | 4 도입 | G1/8 " | 6~8mm | 0 | 12 | 55 |
| 3004006-0610-06S | 4 도입 | G1/8 " | 6~8mm | 6 | 6 | 55 |
| 3004006-1210 | 4 도입 | G1/8 " | 6~8mm | 12 | 0 | 55 |
| 3004006-0610-12S | 4 도입 | G1/8 " | 6~8mm | 6 | 12 | 71.5 |
| 3004006-1210-06S | 4 도입 | G1/8 " | 6~8mm | 12 | 6 | 71.5 |
| 3004006-18S | 4 도입 | G1/8 " | 6~8mm | 0 | 18 | 71.5 |
| 3004006-1810 | 4 도입 | G1/8 " | 6~8mm | 18 | 0 | 71.5 |
| 3004006-0610-18S | 4 도입 | G1/8 " | 6~8mm | 6 | 18 | 88.5 |
| 3004006-24S | 4 도입 | G1/8 " | 6~8mm | 0 | 24 | 88.5 |
| 3004006-30S | 4 도입 | G1/8 " | 6~8mm | 0 | 30 | 106 |
| 3004006-36S | 4 도입 | G1/8 " | 6~8mm | 0 | 36 | 125 |
