원래 장소:
중국
브랜드 이름:
senring
인증:
CE, ISO9001,ROHS,REACH
모델 번호:
M125
연락주세요

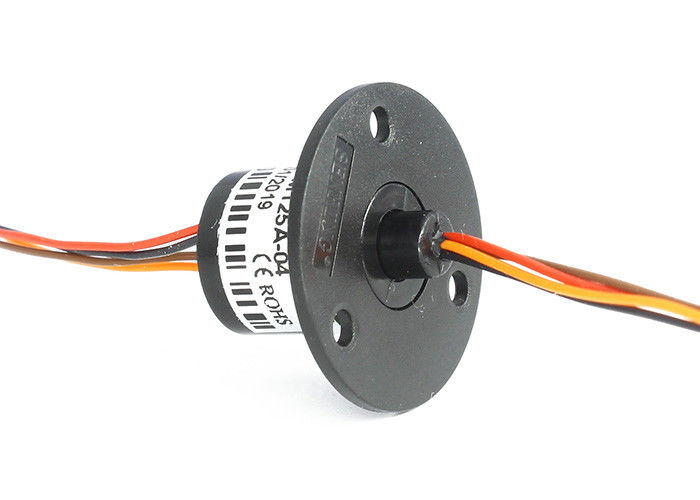

소형 250rpm 선도 6 와이어 캡슐 슬립 링 폭탄 제거 로봇,스마트 로봇에 사용
M125의 설명캡슐 슬리프 링
캡슐 슬리프 링 (Capsule slip ring) 은 캡슐과 유사한 고리 모양의 컴팩트한 디자인을 갖춘 전도성 슬리프 링의 일종이다.회전 인터페이스시스템 내의 고정된 부분과 움직이는 부분 사이에, 전력 및 데이터 신호의 전송을 허용합니다.캡슐 슬리프 링은 종종 공간이 제한되어 콤팩트한 설계가 필요한 응용 프로그램에서 사용됩니다, 예를 들어 로봇, 의료 장비 및 감시 시스템.슬리프 링회로 수, 전압 및 전원 등 다양한 옵션으로 사용자 정의 할 수 있습니다.현재 등급, 및 신호 유형, 특정 애플리케이션의 특정 요구를 충족시키기 위해.
M125의 특징 캡슐 슬리프 링
1. OD 12.5mm, 길이 13.5mm ~ 23.5mm;
2. 6~18 회로 신호@1.5A 또는 2~4 회로@5A,
3. 낮은 토크,0.06Nm 이하
4표준 제품, 준비된 재고
5- 플랜지 A형,C형, 플랜지 없이 선택
6통합 구조, 설치가 쉬워요.
적용:
1.로봇 공학: 캡슐 슬리프 링은 로봇 분야에서 광범위하게 사용되며, 로봇 팔의 고정된 부분과 움직이는 부분 사이의 안정적이고 지속적인 전력 및 신호 전송을 제공합니다.
2의료 장비: 캡슐 슬리프 링은 의료 장비에 사용됩니다.CT 스캐너, 엑스레이 기계, 그리고 MRI 기계, 그들은 안정적이고 지속적인 전력과 신호 전송을 장비의 고정된 부분과 움직이는 부분 사이에서 제공합니다.
3감시 시스템: 캡슐 슬리프 링은 판 틸트 줌 (PTZ) 카메라와 같은 감시 시스템에서 사용됩니다.카메라의 고정된 부분과 움직이는 부분 사이의 안정적이고 지속적인 전력 및 신호 전송을 제공하는 경우.
4포장 기계: 캡슐 슬리프 링은 회전 필러, 라벨러 및 캡팅 기계와 같은 포장 기계에 사용됩니다.장비의 고정된 부분과 움직이는 부분 사이의 안정적이고 지속적인 전력 및 신호 전송을 제공하는 경우.
5항공우주 및 국방:캡슐 슬리프 링항공우주 및 국방용으로 사용됩니다.위성 통신 시스템,레이더 시스템, 그리고미사일 안내 시스템장비의 고정된 부분과 움직이는 부분 사이의 안정적이고 지속적인 전력 및 신호 전송을 제공하는 경우.
M125 캡슐 슬리프 링 기술 사양
| 기계적 매개 변수 | |
| 직장 생활 | 1천만원 (근로 조건에 따라) |
| 회전 속도 | 250RPM |
| 근무 기간 | -30°C~80°C |
| 작업 습도 | 0~85% RH |
| 접촉물질 | 귀금속:금-금 |
| 주택 재료 | 공학용 플라스틱 |
| 토크 | 0.05Nm+0.01Nm/6 와이어 |
| IP 등급 | IP51 |
| 전기 매개 변수 | ||
| 스펙. | 힘 | 신호 |
| 전압 범위 | 0~240VAC/VDC | 0~240VAC/VDC |
| 단열 저항 | ≥200MΩ/300VDC | ≥200MΩ/300VDC |
| 납선 스펙. | 모델 목록 참조 | 모델 목록 참조 |
| 납선 길이가 | 표준 길이 150mm (특별화 할 수 있습니다) | |
| 다이 일렉트릭 강도 | 300VAC@50Hz,60s | |
| 전기 소음 | < 0.01Ω | |
| IP 등급 | IP51 | |
부문 번호 설명
| 모델 | 회로 NO. | 최대 전류/회로 | 납선 스펙 | 길이 L ((mm) |
| M125-06 | 6 | 1.5A | 은장 테플론 AWG30# | 13.5 |
| M125-12 | 12 | 1.5A | 은장 테플론 AWG30# | 18.2 |
| M125-18 | 18 | 1.5A | 은장 테플론 AWG30# | 23.5 |
| M125-0205 | 2 | 5A | 은장 테플론 AWG22# | 13.5 |
| M125-0305 | 3 | 5A | 은장 테플론 AWG22# | 18.2 |
| M125-0405 | 4 | 5A | 은장 테플론 AWG22# | 18.2 |
