원래 장소:
중국
브랜드 이름:
senring
인증:
CE, ISO9001
모델 번호:
UH2586-01
연락주세요

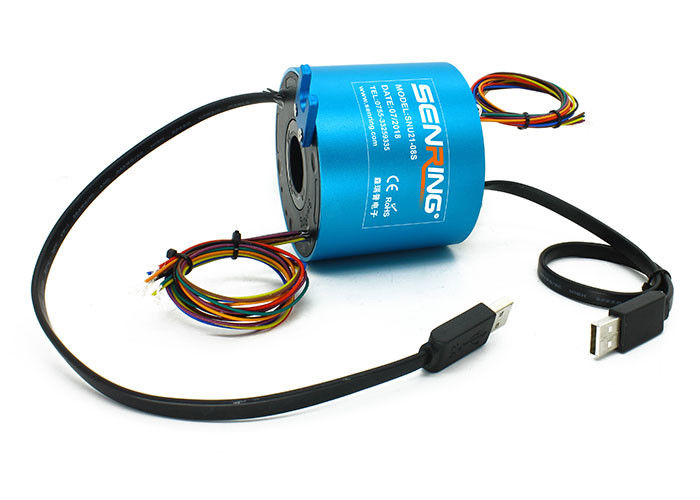

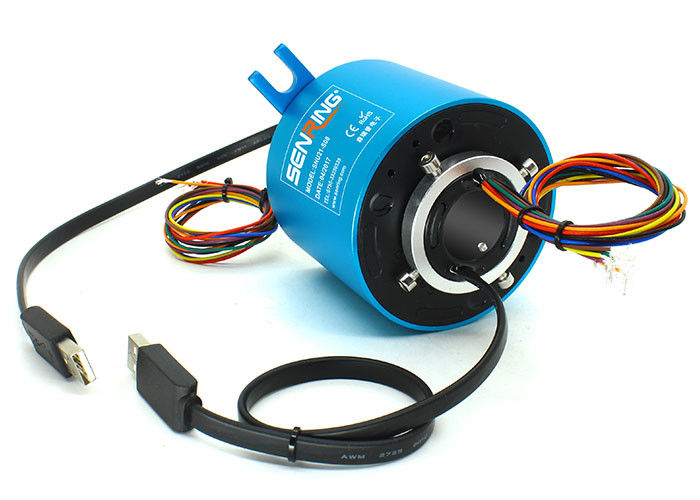

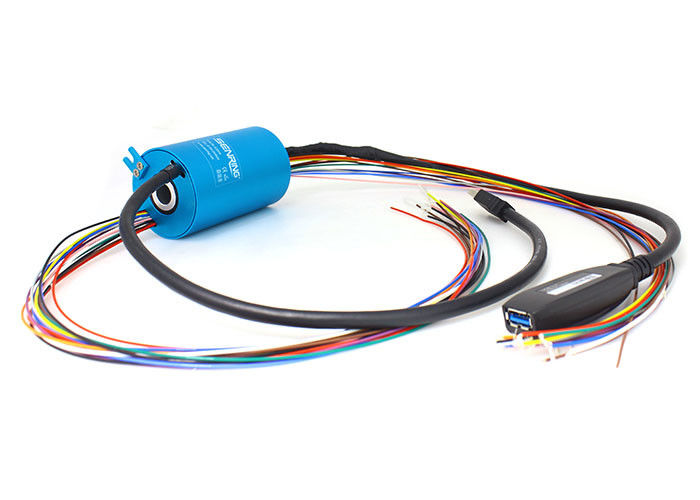

낮은 토크, 매우 낮은 접촉 저항 USB 슬립 링과 함께 컴팩트 구조
UH2586-01의 설명USB 슬립 링
SENRING UH2586-01 시리즈 시글 채널 USB 슬립 링, 360 ° 회전 USB 케이블, 2 ~ 38 회로 전력 / 신호를 전송하는 것은 물론 광섬유, 기가비트 이더넷을 전송 할 수 있습니다.UH2586-01 시리즈 1 채널 USB 슬립 링은 안정적인 신호의 장점을 가지고 있습니다
UH2586-01 USB 슬립 링의 특징
11채널 USB2.0 케이블, 안정적으로 1채널 USB2.0 신호를 전송할 수 있습니다.
2표준 USB 남성 또는 여성 커넥터, 사용자 정의 할 수 있습니다;
32 ~ 38 회로 전력 / 신호를 전송하기 위해 결합 될 수 있습니다.

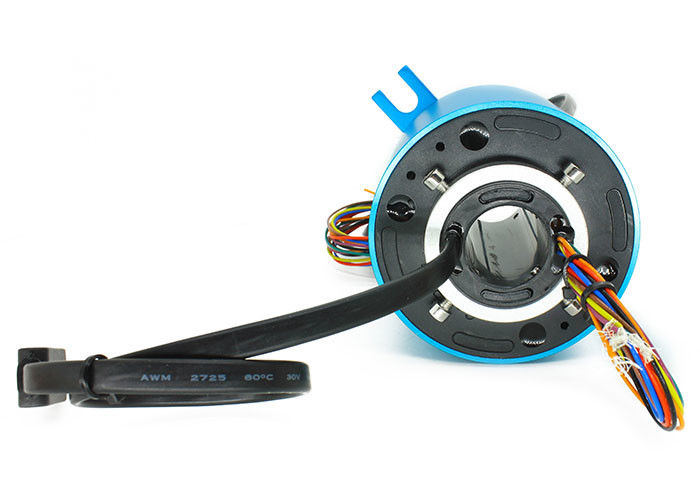

4구멍 크기는 25.4mm,OD 86mm
5. IEEE1394, 광섬유, 기가비트 이더넷 등 다양한 신호의 전력 전송을 위해 결합 할 수 있습니다.
6힘과 수압 / 정압 회전 조합과 함께 작동 할 수 있습니다.
UH2586-01 USB 슬립 링 기술 사양
| USB 케이블 | 1 채널 USB20 |
| BER (비트 오류율) | 10E-11 |
| 기계적 데이터 | |
| 스펙 | 데이터 |
| 직장 생활 | 센링 슬라이드 링 등급 테이블 |
| 회전 속도 | 150RPM |
| 작업 임시 | -30°C∼80°C |
| 작업 습도 | 0∼85% RH |
| 접촉물질 | 슬리프 링 등급 테이블 참조 |
| 주택 재료 | 알루미늄 합금 |
| 토크 | 0.1N.m+(0.03N.m/6 회로) |
| 커넥터 | USB 2.0 남성 (여성 선택) | |
| 삽입 손실 | ≤2dB | |
| 전기 데이터 | ||
| 스펙 | 데이터 | |
| 전력 | 신호 | |
| 전압 범위 | 0∼440VAC/VDC | 0∼440VAC/VDC |
| 단열 저항 | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| 납선 스펙 | AWG17# 은장 테플론 | AWG22# 은장 테플론 |
| 납선 길이가 | 표준 300mm (특별화 할 수 있습니다) | |
| 다이 일렉트릭 강도 | 500VAC@50Hz,60s | |
| 전기 소음 | < 0.01Ω | |
| CE 인증서 | 네 | |
| 소재 | RoHS 인증서 | |
부문 번호 설명
UH2586-01 USB 슬립 링 도면
표준 모델 목록
| 모델 | 전력/신호 회로 번호 | USB 채널은 없습니다. | |||
| 신호 ((2A) | 전력 ((5A) | 전력 ((10A) | USB20 | USB30 | |
| UH2586-01-02S | 2 | 0 | 0 | 1 | 48 |
| UH2586-01-0210 | 0 | 2 | 0 | 1 | 48 |
| UH2586-01-0420 | 0 | 0 | 4 | 1 | 72 |
| UH2586-01-08S | 8 | 0 | 0 | 1 | 72 |
| UH2586-01-0810 | 0 | 8 | 0 | 1 | 72 |
| UH2586-01-0210-06S | 6 | 2 | 0 | 1 | 72 |
| UH2586-01-0410-04S | 4 | 4 | 0 | 1 | 72 |
| UH2586-01-14S | 14 | 0 | 0 | 1 | 96 |
| UH2586-01-1410 | 0 | 14 | 0 | 1 | 96 |
| UH2586-01-0410-10S | 10 | 4 | 0 | 1 | 96 |
| UH2586-01-0810-06S | 6 | 8 | 0 | 1 | 96 |
| UH2586-01-20S | 20 | 0 | 0 | 1 | 120 |
| UH2586-01-2010 | 0 | 20 | 0 | 1 | 120 |
| UH2586-01-26S | 26 | 0 | 0 | 1 | 144 |
| UH2586-01-38S | 38 | 0 | 0 | 1 | 192 |
* 참고: 커밍이 더 큰 전류를 위해 회로를 병렬로 결합 할 수 있습니다. N * 10A를 얻기 위해 10A의 N 회로, 예를 들어 20A 사용을 위해 10A의 2 회로를 병렬로 결합 할 수 있습니다.당신은 USB 및 전원 / 신호 회로를 사용자 정의하고 싶다면 SenRing 판매자를 문의또는 다른 신호를 혼합합니다.
UH2586-01 USB 슬립 링 등급 테이블
| G라드 코드 | 최대 회전 속도 | 직장 생활 | 접촉물질 |
| C: 표준 | 400RPM | 2천만 | 귀금속 |
| D: 산업 | 800RPM | 6천만원 |
금-황금
|

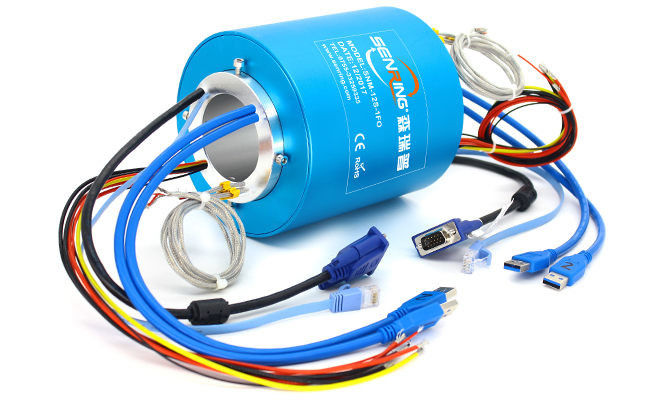

이 모델은 이더넷 신호, USB 신호, HDM & SDI 신호 및 고주파 신호를 통합합니다. 자동화 장비, HD 보안 모니터, VR 응용 프로그램, 모션 시뮬레이터에서 널리 사용됩니다.이런 종류의 좋은 품질의 보장 슬리프 링을 찾고 있다면, 저희에게 연락해 주시기 바랍니다.
