원래 장소:
중국
브랜드 이름:
senring
인증:
CE, ISO9001
모델 번호:
UH1256-01
연락주세요
전기 산업용 전기 분리 슬립 링 단일 채널 USB2.0 IEEE1394 56mm

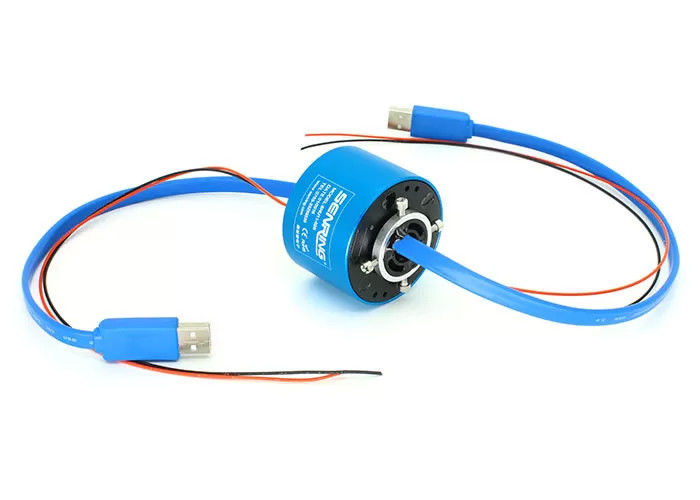

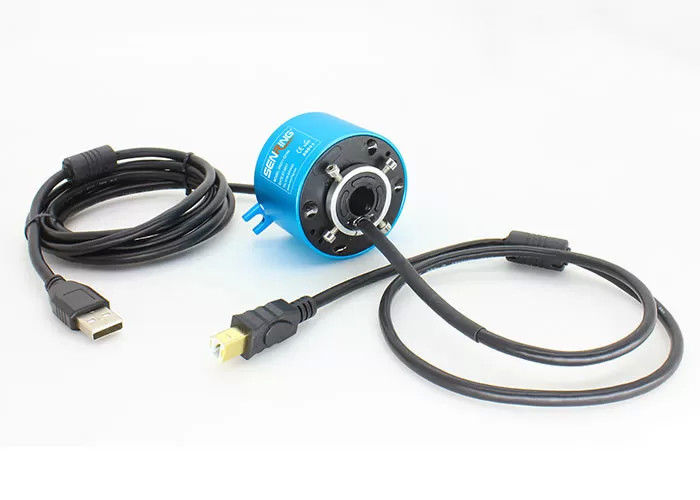

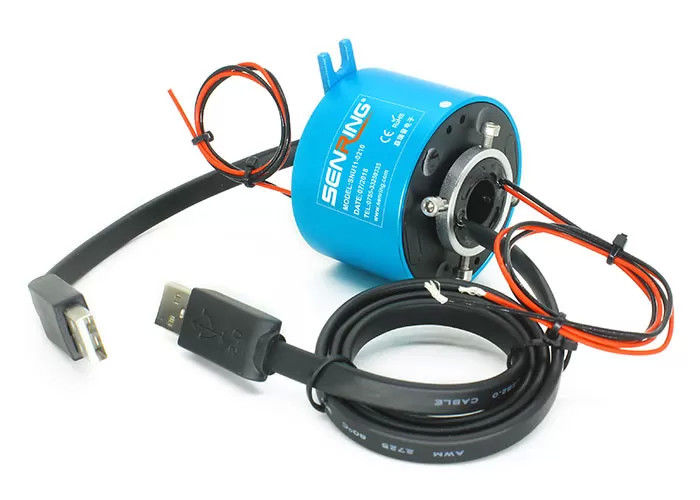

UH1256-01 USB 슬립 링의 설명
센링 UH1256-01 시리즈 단일 채널 USB 회전 관절, 내부 지름 12.7mm 및 외부 지름 56mm, 360도 회전으로 USB2.0 신호의 1 채널을 전송할 수 있습니다.그리고 전력/전류/신호의 1-20개의 채널을 혼합하여 전송할 수 있습니다., IEEE1394 및 다양한 USB 신호를 안정적으로 전송 할 수 있습니다. SNU11 시리즈 단일 채널 USB 슬립 링은 안정적인 신호 전송, 패킷 손실, 코드 손실, 작은 반환 손실과 같은 장점이 있습니다.,작은 삽입 손실. 슬리프 링은 12.7mm의 구멍 지름을 가지고 있으며 12.7mm보다 작은 회전 샤프트 지름의 360도 회전 장치에 사용할 수 있습니다.SNU11 시리즈 USB 슬립 링은 SenRing의 표준 모델입니다, 그것은 재고에 있으며 강한 다재다능성 있습니다. 당신은 특별한 사양을 사용자 정의해야 하는 경우, SenRing 기술 직원에 문의하십시오.
UH1256-01 USB 슬립 링의 특징
1표준 USB 남성 또는 여성 커넥터, 사용자 정의 할 수 있습니다;
2안정적으로 1채널 USB2.0 신호를 전송합니다.
31 ~ 20 회로 전력 / 신호를 전송하기 위해 결합 될 수 있습니다.
4구멍 크기는 12.7mm,OD 56mm
5전력 및 IEEE1394,Ethernet,USB2의 다양한 신호를 전송하기 위해 결합될 수 있습니다.0등등.
6힘과 수압 / 정압 회전 조합과 함께 작동 할 수 있습니다.
제품 응용
1자동화 장비
2모션 시뮬레이터
3HD 보안 모니터, VR 애플리케이션
선택 사항
1회로 번호
2. USB 신호
3HDM 크기
4신호 종류
UH1256-01 USB 슬립 링 기술 사양
| USB 케이블 | 1 채널 USB20 |
| BER (비트 오류율) | 10E-11 |
| 기계적 데이터 | |
| 스펙 | 데이터 |
| 직장 생활 | 센링슬리프 링등급 표 |
| 회전 속도 | 150RPM |
| 작업 임시 | -30°C∼80°C |
| 작업 습도 | 0∼85% RH |
| 접촉물질 | 슬리프 링 등급 테이블 참조 |
| 주택 재료 | 알루미늄 합금 |
| 토크 | 0.1N.m+0.03N.m/6 회로 |
| 커넥터 | USB 2.0 남성 (여성 선택) | |
| 삽입 손실 | ≤2dB | |
| 전기 데이터 | ||
| 스펙 | 데이터 | |
| 전력 | 신호 | |
| 전압 범위 | 0∼440VAC/VDC | 0∼440VAC/VDC |
| 단열 저항 | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| 납선 스펙 | AWG17# 은장 테플론 | AWG22# 은장 테플론 |
| 납선 길이가 | 표준 300mm (특별화 할 수 있습니다) | |
| 다이 일렉트릭 강도 | 500VAC@50Hz,60s | |
| 전기 소음 | < 0.01Ω | |
| CE 인증서 | 네 | |
| 소재 | RoHS 인증서 | |
부문 번호 설명
UH1256-01 USB 슬립 링 도면
표준 모델 목록
| 모델 | 전력/신호 회로 번호 | USB 채널은 없습니다. | |||
| 신호 ((2A) | 전력 ((5A) | 전력 ((10A) | USB20 | USB30 | |
| UH1256-01-02S | 2 | 0 | 0 | 1 | 38 |
| UH1256-01-0210 | 0 | 2 | 0 | 1 | 38 |
| UH1256-01-08S | 8 | 0 | 0 | 1 | 55 |
| UH1256-01-0810 | 0 | 8 | 0 | 1 | 55 |
| UH1256-01-0210-06S | 6 | 2 | 0 | 1 | 55 |
| UH1256-01-0410-04S | 4 | 4 | 0 | 1 | 55 |
| UH1256-01-14S | 14 | 0 | 0 | 1 | 71.5 |
| UH1256-01-1410 | 0 | 14 | 0 | 1 | 71.5 |
| UH1256-01-0410-10S | 10 | 4 | 0 | 1 | 71.5 |
| UH1256-01-0810-06S | 6 | 8 | 0 | 1 | 71.5 |
| UH1256-01-20S | 20 | 0 | 0 | 1 | 88.5 |
* 참고: 커밍이 더 큰 전류를 위해 회로를 병렬로 결합 할 수 있습니다. N * 10A를 얻기 위해 10A의 N 회로, 예를 들어 20A 사용을 위해 10A의 2 회로를 병렬로 결합 할 수 있습니다.당신은 USB 및 전원 / 신호 회로를 사용자 정의하고 싶다면 SenRing 판매자를 문의또는 다른 신호를 혼합합니다.
UH1256-01 USB 슬립 링 등급 테이블
| G라드 코드 | 최대 회전 속도 | 직장 생활 | 접촉물질 |
| C: 표준 | 400RPM | 2천만 | 귀금속 |
| D: 산업 | 800RPM | 6천만원 |
금-황금
|
