원래 장소:
중국
브랜드 이름:
senring
인증:
CE, ISO9001
모델 번호:
UH3899-02
연락주세요

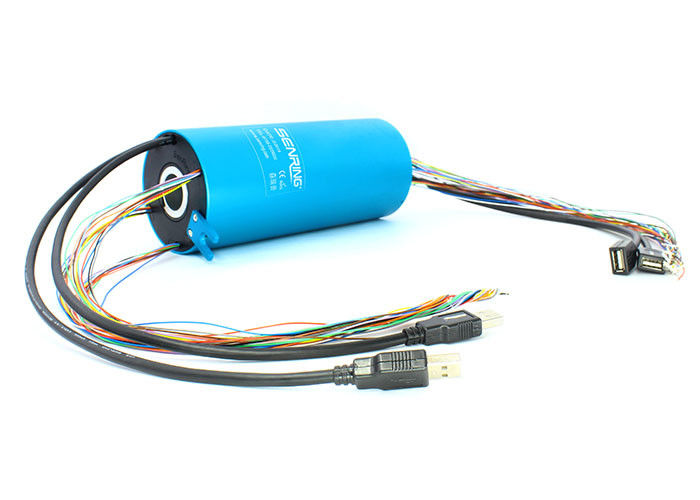

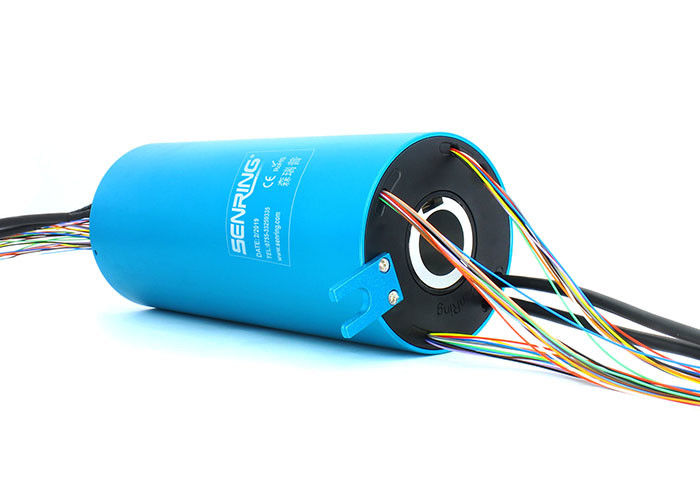

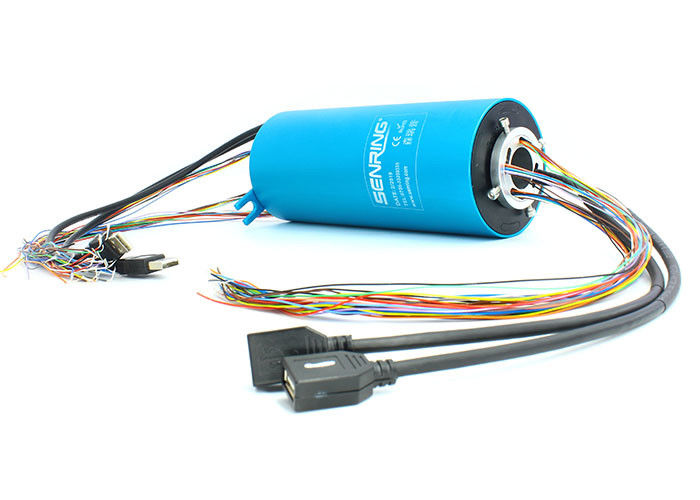

2 회로 10A USB 2.0 슬라이프 링 전원 공급 장치 슬라이프링을 가진 HD-MI
UH3899-02 USB 슬립 링의 설명
SenRing UH3899-02 시리즈 3 채널 USB 회전 관절은 360도 회전을 통해 USB2.0 신호의 3 채널을 전송할 수 있으며 전력/전류/신호의 1-34 채널을 혼합 전송할 수 있습니다.IEEE1394 및 다양한 USB 신호를 안정적으로 전송할 수 있습니다.UH3899-02 시리즈 2 채널 USB 슬립 링은 안정적인 신호 전송, 패킷 손실, 코드 손실, 작은 반환 손실 및 작은 삽입 손실과 같은 장점이 있습니다.슬리프 반지는 구멍 직경 38.1mm이고 회전축 지름이 38.1mm보다 작은 360도 회전 장치에 사용할 수 있습니다.
UH3899-02의 특징USB 슬립 링
1표준 USB 남성 또는 여성 커넥터, 사용자 정의 할 수 있습니다;
2. 안정적으로 3 채널 USB2.0 신호를 전송할 수 있습니다;
31 ~ 34 회로 전력 / 신호를 전송하기 위해 결합 될 수 있습니다.
4구멍 크기 38.1mm, OD 99mm
5전력 및 IEEE1394,Ethernet,USB2의 다양한 신호를 전송하기 위해 결합될 수 있습니다.0등등.
6힘과 수압 / 정압 회전 조합과 함께 작동 할 수 있습니다.
UH3899-02 USB 슬립 링 기술 사양
| USB 케이블 | 2채널 USB20 |
| BER (비트 오류율) | 10E-11 |
| 기계적 데이터 | |
| 스펙 | 데이터 |
| 직장 생활 | 센링 슬라이드 링 등급 테이블 |
| 회전 속도 | 150RPM |
| 작업 임시 | -30°C∼80°C |
| 작업 습도 | 0∼85% RH |
| 접촉물질 | 슬리프 링 등급 테이블 참조 |
| 주택 재료 | 알루미늄 합금 |
| 토크 | 0.1N.m+0.03N.m/6 회로 |
| 커넥터 | USB 2.0 남성 (여성 선택) | |
| 삽입 손실 | ≤2dB | |
| 전기 데이터 | ||
| 스펙 | 데이터 | |
| 전력 | 신호 | |
| 전압 범위 | 0∼440VAC/VDC | 0∼440VAC/VDC |
| 단열 저항 | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| 납선 스펙 | AWG17# 은장 테플론 | AWG22# 은장 테플론 |
| 납선 길이가 | 표준 300mm (특별화 할 수 있습니다) | |
| 다이 일렉트릭 강도 | 500VAC@50Hz,60s | |
| 전기 소음 | < 0.01Ω | |
| CE 인증서 | 네 | |
| 소재 | RoHS 인증서 | |
부문 번호 설명
UH3899-02 USB 슬립 링 도면
표준 모델 목록
| 모델 | 전력/신호 회로 번호 | USB 채널은 없습니다. | |||
| 신호 ((2A) | 전력 ((5A) | 전력 ((10A) | USB20 | USB30 | |
| UH3899-02-04S | 4 | 2 | 0 | 2 | 72 |
| UH3899-02-0410 | 0 | 4 | 0 | 2 | 72 |
| UH3899-02-0420 | 0 | 0 | 0 | 2 | 72 |
| UH3899-02-1010 | 0 | 10 | 0 | 2 | 96 |
| UH3899-02-10S | 10 | 0 | 0 | 2 | 96 |
| UH3899-02-0210-08S | 8 | 2 | 0 | 2 | 96 |
| UH3899-02-0610-04S | 4 | 6 | 0 | 2 | 96 |
| UH3899-02-1610 | 0 | 16 | 0 | 2 | 120 |
| UH3899-02-16S | 16 | 0 | 0 | 2 | 120 |
| UH3899-02-22S | 22 | 0 | 0 | 2 | 144 |
| UH3899-02-34S | 34 | 0 | 0 | 2 | 192 |
UH3899-02 USB 슬립 링 등급 테이블
| G라드 코드 | 최대 회전 속도 | 직장 생활 | 접촉물질 |
| C: 표준 | 400RPM | 2천만 | 귀금속 |
| D: 산업 | 800RPM | 6천만원 |
금-황금
|
FAQ:
1. 우리의 맞춤형 슬리프 링 모델에 대한 어떤 기술적 데이터가 제공되어야합니까?
A: 당신이 특별한 슬리프 링 모델을 커스터마이즈하고 싶다면 아래와 같은 세부 사항을 제공해야합니다.
a. 작동속도 (RPM)
b. 설비의 종류
c. 도표 크기
d. 채널 (케이블 이외의 단선 번호)
e. 전력 링 및 신호 링의 명소 전압 및 전류
f. 신호 유형 및 관련 매개 변수 (매우 중요)
작동 온도 h.IP (밀폐 요구 사항)
2생산 기간은 얼마인가요?
A: 표준 제품에 7 ~ 15 일, 간단한 사용자 정의 제품에 10 ~ 20 일, 복잡한 사용자 정의 제품에 15 ~ 40 일 필요합니다.
