원래 장소:
중국
브랜드 이름:
senring
인증:
CE, ISO9001
모델 번호:
UH50119-01
연락주세요
USB2.0 신호 높은 보호 수준, 주문 제작된 슬립 링 해결책을 전하는 USB 슬립 링

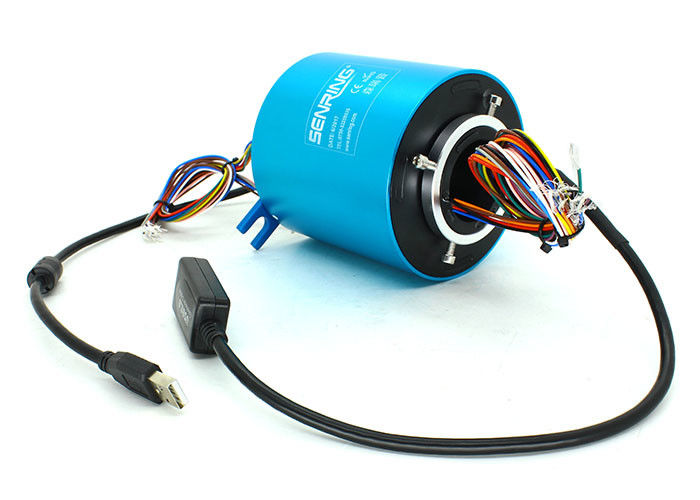

UH50119-01 시리즈 슬립 링에 대한 기술
SENRING UH50119-01 시리즈 4 공항 USB 회전식 결합은 360 도 회전시키고 네 USB 2.0 신호를 전송할 수 있는 회전 커넥터입니다. 그것은 또한 전력과 전류와 신호의 1-38 채널의 혼합 투과를 지원할 수 있습니다. 회전식 결합은 안정하게 아이이이이 1394와 다양한 USB 신호를 전할 수 있습니다.
UH50119-01 시리즈 4 공항 USB 슬립 링은 안정적 신호 전송, 어떤 패킷 손실, 어떤 코드 오류, 낮은 수익 손실과 저삽입 손실이라는 유리한 입장에 있지 않습니다. 50 밀리미터 그것을 샤프트 직경과 어떠한 회전 장치에도 적합하게 하면서, 회전식 결합의 구멍은 50 밀리미터입니다.
UH50119-01 시리즈 USB 슬립 링은 즉시 가용 재고로 세레이피의 표준품입니다. 그것은 강한 다기능성을 가지고 있고, 특수 상술을 만족시키기 위해 맞춤화될 수 있습니다.
UH50119-01 시리즈 슬립 링의 특징
당신이 언급하고 있는 회전식 결합은 남자인 표준 USB 또는 암놈 커넥터를 가지고 있으며, 그것이 특정 요구 사항에게 어울리기 위해 맞춤화될 수 있습니다. 조인트는 안정하게 USB2.0 신호의 4개 채널을 전할 수 있고, 전력 또는 신호 또는 양쪽의 조합의 1-38 회로를 전하기 위해 결합될 수 있습니다.
회전식 결합의 구멍 치수는 120 밀리미터의 외경으로, 50 밀리미터입니다. 조인트는 다재다능하고, 아이이이이 1394, 이더넷, USB2.0을 포함하여 힘과 다양한 신호를 전하기 위한 다른 로터리 유니온으로와 더 많결합될 수 있습니다.
산업 적용의 넓은 범위에 대해 그것을 적당하게 하면서, 회전식 결합은 힘과 수력 / 공기 회전식 유니언과 또한 호환 가능합니다. 그것은 회전 설비에서 전력과 신호를 전하기 위한 믿을 만하고 효율적 솔루션을 제공하고, 특정 응용 요구사항을 충족시키기 위해 맞춤화될 수 있습니다.

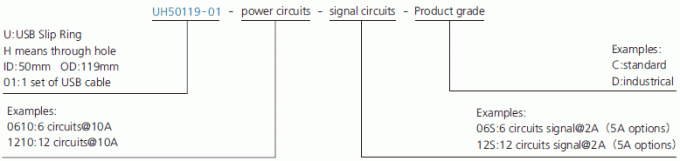

부품 호기 기술

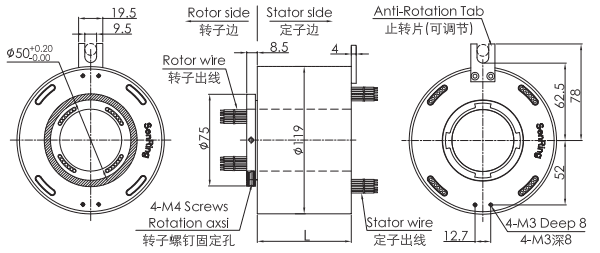

UH50119-01 시리즈 슬립 링을 그린 그림
표준 모델 목록
| 모델 | 전력 / 신호는 아니오 순회합니다. | USB는 아니오 채널이 생깁니다. | |||
| 신호(2A) | 전원(5A) | 전원(10A) | USB2.0 | USB3.0 | |
| UH50119-01-02S | 2 | 0 | 0 | 1 | 52 |
| UH50119-01-0210 | 0 | 2 | 0 | 1 | 52 |
| UH50119-01-0420 | 0 | 0 | 4 | 1 | 76 |
| UH50119-01-08S | 8 | 0 | 0 | 1 | 76 |
| UH50119-01-0810 | 0 | 8 | 0 | 1 | 76 |
| UH50119-01-0210-06S | 6 | 2 | 0 | 1 | 76 |
| UH50119-01-0410-04S | 4 | 4 | 0 | 1 | 76 |
| UH50119-01-14S | 14 | 0 | 0 | 1 | 100 |
| UH50119-01-1410 | 0 | 14 | 0 | 1 | 100 |
| UH50119-01-0410-10S | 10 | 4 | 0 | 1 | 100 |
| UH50119-01-0810-06S | 6 | 8 | 0 | 1 | 100 |
| UH50119-01-20S | 20 | 0 | 0 | 1 | 124 |
| UH50119-01-2010 | 0 | 20 | 0 | 1 | 124 |
| UH50119-01-26S | 26 | 0 | 0 | 1 | 148 |
| UH50119-01-38S | 38 | 0 | 0 | 1 | 196 |
| USB 케이블 | 1 채널 USB2.0 | |
| BER (비트 에러율) | 10E-11 | |
| 기계적 데이터 | ||
| 투기 | 자료 | |
| 직장 생활 | 센링 하락은 등급 표를 울립니다 | |
| 회전 속도 | 150RPM | |
| 임시로 일하기. | -30C~80C | |
| 작업 습도 | 0~85% RH | |
| 접점 재료 | 벨소리 등급 테이블을 하락하는 것을 참조하세요 | |
| 하우징 소재 | 알루미늄 합금 | |
| CE는 증명합니다 | 예 | |
| 재료 | 로에스는 증명합니다 | |
| 연결기 | USB 2.0 수컷들 (선택적인 여성) | |
| 삽입 손실 | ≤2db | |
| 전기적 데이터 | ||
| 투기 | 자료 | |
| 힘 | 신호 | |
| 전압 범위 | 0~440VAC/VDC | 0~440VAC/VDC |
| 절연 저항 | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| 도선 투기. | 비난에 까딱없는 실버-플이티드 AWG17# | 비난에 까딱없는 실버-플이티드 AWG22# |
| 각선 길이 | 표준 300 밀리미터 (맞춤화될 수 있습니다) |
|
| 절연 내력 | 500VAC@50Hz,60s | |
| 전기적 잡음 | < 0=""> | |
| 토크 | 0.1N.m ;+0.03N.m/6 회로 | |
uh50119-01 등급 표
| Ｇ 라데 코드 | 최대 회전 속도 | 직장 생활 | 접점 재료 |
| Ｃ :표준 | 400RPM | 2000만 | 귀금속 |
| Ｄ :산업의 | 800RPM | 6000만 |
금 금
|
