가전제품을 위한 높은 성능 240 VAC 소형 슬립 링 송신 신호

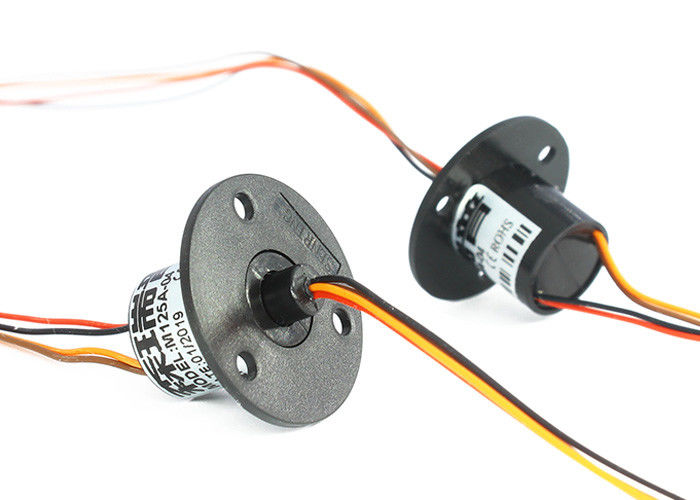

M125 캡슐 슬립 링에 대한 기술
센링 M125 일련은 작은 가전제품을 위해 특히 설계되는 도전성 캡 슬립 링을 회전시키는 360 급입니다. 12.5 밀리미터의 외경과 함께, 그것은 13.5 밀리미터에서 23.5 밀리미터까지 이르는 길이 선택을 가집니다. M125 시리즈 캡 슬립 링은 뛰어난 안정성과 긴 서비스 라이프를 위한 금 금 접촉선을 특징으로 합니다.
결선 작업을 더 편리하게 하면서, 회전하는 단부 와이어와 정적 단부 와이어는 24 다른 색으로 컬러-코드. 도전 링은 더 큰 접촉 표면부, 더 매끄러운 회전, 더 낮은 토크와 더 낮은 동적 저항을 제공하는 90 도 V 홈으로 설계됩니다.
M125 캡슐 슬립 링의 특징
1. 슬립 링은 12.5 밀리미터의 외경과 13.5 밀리미터에서 23.5 밀리미터까지 이르는 길이 선택을 가지고 있습니다.
2. 표준 모델은 각각 채널이 2A의 전류용량을 가지면서 IP51 보호 등급을 가지고 있고, 2-18 채널을 지원하고 다른 현재 크기가 맞춤화될 수 있습니다.
3. 0.06N.m.를 초과하지 못하면서, 토크는 매우 낮습니다. 그것은 표준화 제품이고, 즉시 이용 가능한 주가를 가지고 있습니다.
4. 통합된 구조설계는 그것을 설치하도록 쉽게 합니다.
이 혁신적 캡 슬립 링은 드론들과 카메라와 다른 이동 자국 장치와 같은 작은 가전제품에 이상적입니다. 그것의 소형 사이즈와 고안정성과 긴 서비스 라이프는 모든 당신의 회전하는 전도성 있는 필요를 위한 믿을 만하고 효율적 해결책로 만듭니다.
M125 캡슐 슬립 링의 기술 명세서
| 기계적인 매개 변수 | |
| 직장 생활 | 0는 레프를 위해 (근무 조건에 의존합니다) |
| 회전 속도 | 250RPM |
| 일하는 임시. | -30' C~80' Ｃ |
| 작업 습도 | 0~85% RH |
| 접점 재료 | 귀금속 :금 금 |
| 하우징 소재 | 설계된 플라스틱 |
| 토크 | 0.05N.m+0.01N.m/6 와이어 |
| IP은 등급입니다 | IP51 |
| 전기적 매개 변수 | ||
| Spec. | 힘 | 신호 |
| 전압 범위 | 0~240VAC/VDC | 0~240VAC/VDC |
| 용해 상태 저항 | ≥200MΩ/300VDC | ≥200MΩ/300VDC |
| 도선 Spec. | 모델 목록을 언급하세요 | 모델 목록을 언급하세요 |
| 각선 길이 | 표준 길이 150 밀리미터 (맞춤화될 수 있습니다) | |
| 절연 내력 | 300VAC@50Hz,60s | |
| 전기적 잡음 | < 0=""> | |
| IP은 등급입니다 | IP51 | |
부품 호기 기술
| 모델 | 아니오 순회합니다. | 최대 전류 / 회로 | 도선 투기. | 길이 L(mm) |
| M125-06 | 6 | 1.5A | 실버-플이티드 비난에 까딱없는 AWG30# | 13.5 |
| M125-12 | 12 | 1.5A | 실버-플이티드 비난에 까딱없는 AWG30# | 18.2 |
| M125-18 | 18 | 1.5A | 실버-플이티드 비난에 까딱없는 AWG30# | 23.5 |
| M125-0205 | 2 | 5A | 실버-플이티드 비난에 까딱없는 AWG22# | 13.5 |
| M125-0305 | 3 | 5A | 실버-플이티드 비난에 까딱없는 AWG22# | 18.2 |
| M125-0405 | 4 | 5A | 실버-플이티드 비난에 까딱없는 AWG22# | 18.2 |
