원래 장소:
중국
브랜드 이름:
senring
인증:
CE, ISO9001,ROHS,REACH
모델 번호:
M125
연락주세요

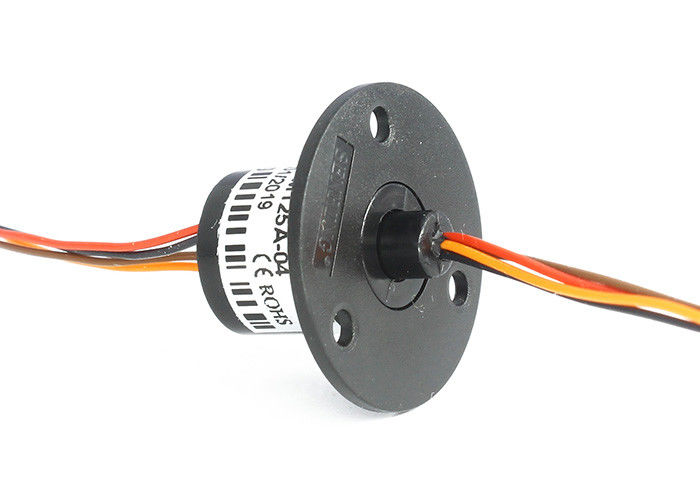

폭탄 처리 로봇 기계 팔을 위한 18 회로 250 Rpm 캡슐 슬립 링
M125 캡슐 슬립 링에 대한 설명
캡슐 슬립링은 전도성 슬립링의 일종으로 캡슐을 닮은 원통형의 콤팩트한 디자인이 특징입니다.그것은 제공합니다회전 인터페이스시스템의 고정 부분과 움직이는 부분 사이에서 전원 및 데이터 신호를 전송할 수 있습니다.캡슐 슬립 링은 로봇 공학, 의료 장비 및 감시 시스템과 같이 공간이 제한적이고 콤팩트한 디자인이 필요한 응용 분야에서 자주 사용됩니다.그만큼슬립 링회로 수, 전압,현재 등급, 신호 유형, 특정 응용 프로그램의 특정 요구 사항을 충족합니다.
M125의 특징 캡슐 슬립 링
1. 외경 12.5mm, 길이 13.5mm~23.5mm;
2. 6~18회로 signal@1.5A 또는 2~4회로@5A,;
3. 낮은 토크, 0.06Nm 미만;
4. 표준 제품, 재고 있음;
5. 플랜지 A 유형, 선택 플랜지 없는 C 유형,
6. 통합 구조, 쉬운 설치.
애플리케이션:
1.로보틱스: 캡슐 슬립 링은 로봇 팔의 고정 부분과 움직이는 부분 사이에서 안정적이고 지속적인 전력 및 신호 전송을 제공하기 위해 로봇 공학에서 널리 사용됩니다.
2. 의료 기기: 캡슐 슬립 링은 다음과 같은 의료 기기에 사용됩니다.CT 스캐너, X선 기계 및 MRI 기계는 장비의 고정 부분과 움직이는 부분 사이에 안정적이고 지속적인 전력 및 신호 전송을 제공합니다.
3. 감시 시스템: 캡슐 슬립 링은 PTZ(팬-틸트-줌) 카메라와 같은 감시 시스템에 사용되며 카메라의 고정 부분과 움직이는 부분 간에 안정적이고 지속적인 전원 및 신호 전송을 제공합니다.
4. 포장 기계: 캡슐 슬립 링은 장비의 고정 부분과 움직이는 부분 사이에서 신뢰할 수 있고 지속적인 전력 및 신호 전송을 제공하는 회전식 필러, 라벨러 및 캡핑 기계와 같은 포장 기계에 사용됩니다.
5. 항공 우주 및 방위:캡슐 슬립 링다음과 같은 항공 우주 및 방위 응용 프로그램에 사용됩니다.위성 통신 시스템,레이더 시스템, 그리고미사일 유도 시스템, 장비의 고정 부분과 움직이는 부분 사이에 안정적이고 지속적인 전력 및 신호 전송을 제공합니다.
M125 캡슐 슬립 링의 기술 사양
| 기계적 매개변수 | |
| 직장 생활 | 심판을 위한 10millions (작업 조건에 달려 있습니다) |
| 회전 속도 | 250RPM |
| 근무 온도. | -30°C~80°C |
| 작업 습도 | 0~85% 상대습도 |
| 접점 재질 | 귀금속:금-금 |
| 하우징 재질 | 엔지니어링 플라스틱 |
| 토크 | 0.05N.m+0.01Nm/6선 |
| IP 등급 | IP51 |
| 전기적 매개변수 | ||
| 투기. | 힘 | 신호 |
| 전압 범위 | 0~240VAC/VDC | 0~240VAC/VDC |
| 용해 저항 | ≥200MΩ/300VDC | ≥200MΩ/300VDC |
| 리드선 사양 | 모델 목록 참조 | 모델 목록 참조 |
| 리드선 길이 | 표준 길이 150mm(사용자 정의 가능) | |
| 유전체 강도 | 300VAC@50Hz, 60초 | |
| 전기 노이즈 | < 0.01Ω | |
| IP 등급 | IP51 | |
부품 번호설명
| 모델 | 회로 NO. | 최대 전류/회로 | 리드선 사양 | 길이 L(mm) |
| M125-06 | 6 | 1.5A | 은도금 테플론 AWG30# | 13.5 |
| M125-12 | 12 | 1.5A | 은도금 테플론 AWG30# | 18.2 |
| M125-18 | 18 | 1.5A | 은도금 테플론 AWG30# | 23.5 |
| M125-0205 | 2 | 5A | 은도금 테플론 AWG22# | 13.5 |
| M125-0305 | 삼 | 5A | 은도금 테플론 AWG22# | 18.2 |
| M125-0405 | 4 | 5A | 은도금 테플론 AWG22# | 18.2 |
