원래 장소:
중국
브랜드 이름:
senring
인증:
CE, ISO9001,ROHS,REACH
모델 번호:
M065
연락주세요

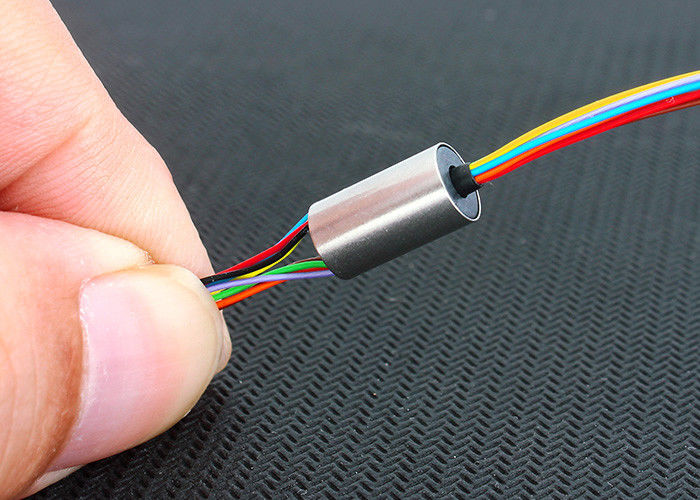

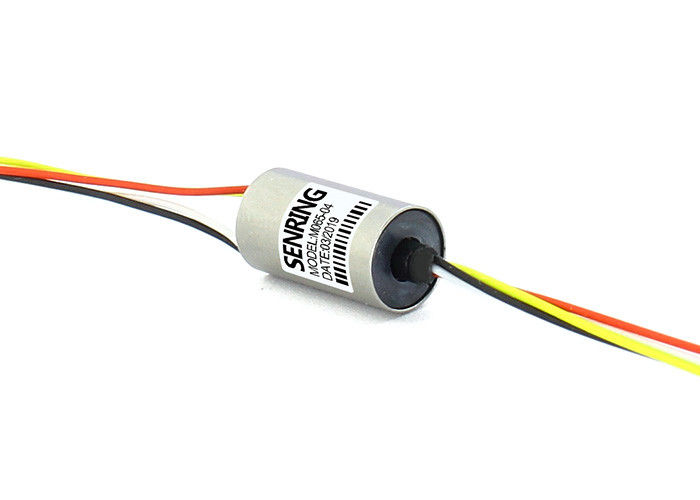

OD6.5mm 4~12 와이어 소형 캡슐 슬립 링 OD 6.5 밀리미터 4~12circuits@1A(0~1A)
M065 캡슐 슬립 링에 대한 기술
소형 캡 슬립 링을 회전시키는 센링 M065 일련 360 급은 1 내지 12 채널에 대한 선택으로, 6.5 밀리미터의 외경을 가지고 있습니다. 그것은 전자적 짐벌 안정기와 소형 무인항공기들과 같은 작은 소비자 전자 제품을 위해 센링의 특히 개발된 극소 슬립 링입니다. 안정과 긴 서비스 라이프를 보장하면서, 이 일련의 슬립 링의 핵심 공정은 금 금 접촉선을 채택합니다. 그것은 주로치 2016 2 0695427.2의 특허 갯수로, 센링의 특허 제품입니다. 이 시리즈 이 극소 전도성 있는 반지는 더 접촉면, 더 매끄러운 회전, 더 낮은 토크와 더 낮은 동적 저항을 고려하는 90 도 V 홈 설계를 채택합니다. M065-12의 성공적인 개발은 전자적 짐벌 안정기와 교정용 계기와 극소 사람이 없는 정찰 항공기와 같은 신호 전송을 위해 360번 각도 회전이 요구되는 장비의 소형화를 장려할 것입니다.
M065 캡슐 슬립 링의 특징
1. OD6.5mm, 작은 차원 ;
2. 특허 받는 생산, 수 :주로치 2016 2 0695427.2 ;
3. 저토크, 0.06N.m 이하
4. 실행할 수 있는 4~12 회로 ;
5. 표준품, 이용 가능한 주가 ;
6. 플랜지, 용이한 설치 없이.
M065 캡슐 슬립 링의 기술 명세서
기계적인 매개 변수 | |
직장 생활 | 0는 레프를 위해 (근무 조건에 의존합니다) |
회전 속도 | 150RPM |
일하는 임시. | -30' C~80' C |
작업 습도 | 0~85% RH |
접점 재료 | 귀금속 :금 금 |
하우징 소재 | 설계된 플라스틱 |
토크 | 0.05N.m+0.01N.m/6 와이어 |
IP은 등급입니다 | IP51 |
전기적 매개 변수 | ||
Spec. | 힘 | 신호 |
전압 범위 | 0~240VAC/VDC | 0~240VAC/VDC |
용해 상태 저항 | ≥300MΩ/300VDC | ≥300MΩ/300VDC |
도선 Spec. | 비난에 까딱없는 실버-플이티드 AWG30# | 비난에 까딱없는 실버-플이티드 AWG30# |
각선 길이 | 표준 길이 150 밀리미터 (맞춤화될 수 있습니다) |
|
절연 내력 | 300VAC@50Hz,60s | |
전기적 잡음 | < 0=""> | |
IP은 등급입니다 | IP51 |
부품 호기 기술
모델 | 아니오 순회합니다. | 최대 전류 / 회로 | 길이 L(mm) |
M065-04 | 4 | 1A | 11.8 |
M065-06 | 6 | 1A | 11.8 |
M065-08 | 8 | 1A | 11.8 |
M065-12 | 12 | 1A | 17.6 |
