원래 장소:
중국
브랜드 이름:
senring
인증:
CE, ISO9001,ROHS,REACH
모델 번호:
M125
연락주세요

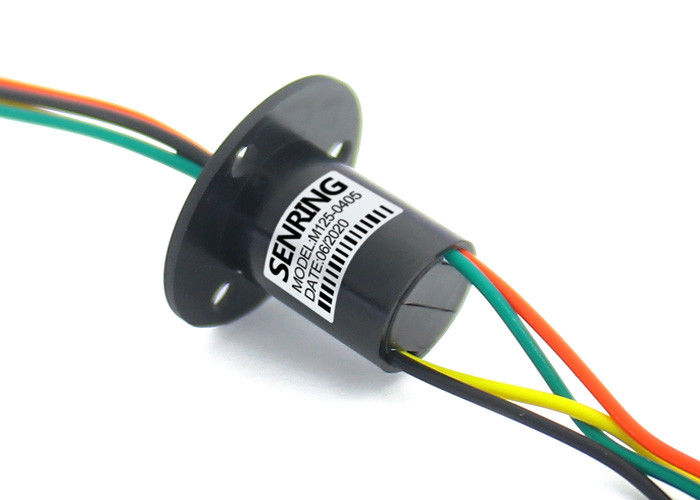

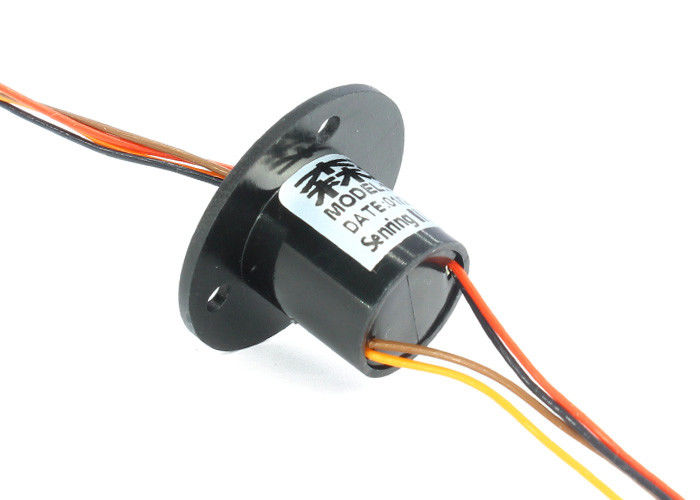

소형 캡슐 슬립 링 OD 12.5 밀리미터 6~18circuits Signal@1.5A 또는 2~4circuits@5A
M125 캡슐 슬립 링에 대한 기술
도전성 캡 슬립 링을 회전시키는 센링 M125 일련 360 도는 23.5 밀리미터에 12.5 밀리미터의 메인 바디 외경과 13.5 밀리미터의 길이 선택을 가지고 있습니다. 그것은 특히 작은 가전제품을 위해 개발된 마이크로 캡 슬립 링입니다. 안정과 긴 서비스 라이프를 보장하면서, M125 일련 캡의 핵심 공정은 금 금 접촉선을 채택합니다. 회전하는 단부 와이어와 정적 단부 와이어는 상응하게 결선 작업을 위해 더 편리한 24개의 빛깔 칼라 코딩된 와이어를 사용합니다. 도전 링은 더 접촉면, 더 매끄러운 회전, 더 낮은 토크와 더 낮은 동적 저항을 고려하는 90 도 V 홈 설계를 채택합니다.
M125 캡슐 슬립 링의 특징
1. OD 12.5 밀리미터, 길이 13.5mm~23.5mm ;
2. 6~18circuits signal@1.5A 또는 2~4circuits@5A, ;
3. 저토크, 0.06N.m 이하 ;
4. 표준품, 이용 가능한 주가 ;

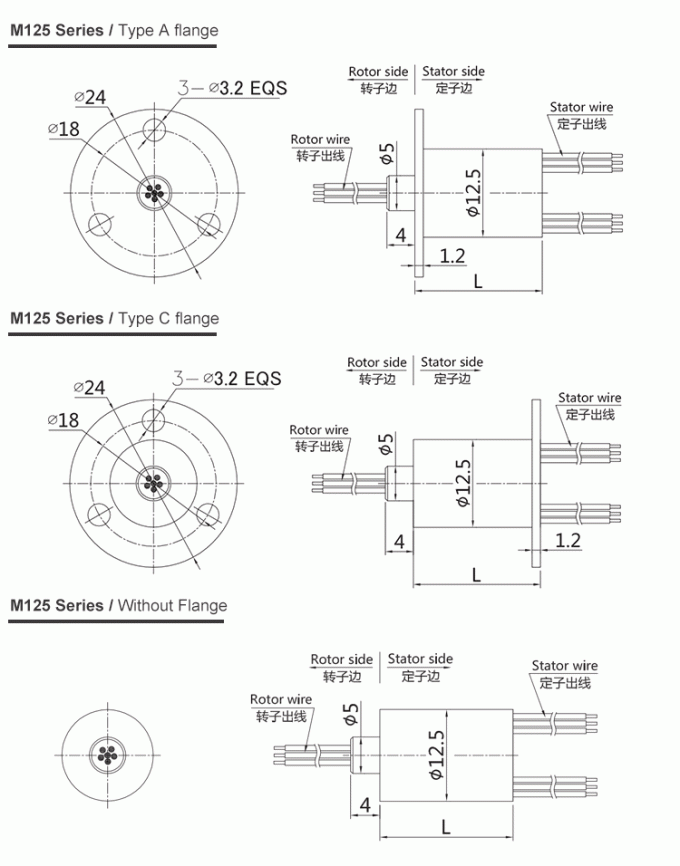

5. 선택적인 플랜지 없는 타입, C 형 플랜지 ;
6. 일체형 구조체, 용이한 설치.
M125 캡슐 슬립 링의 기술 명세서
| 기계적인 매개 변수 | |
| 직장 생활 | 0는 레프를 위해 (근무 조건에 의존합니다) |
| 회전 속도 | 250RPM |
| 일하는 임시. | -30' C~80' Ｃ |
| 작업 습도 | 0~85% RH |
| 접점 재료 | 귀금속 :금 금 |
| 하우징 소재 | 설계된 플라스틱 |
| 토크 | 0.05N.m+0.01N.m/6 와이어 |
| IP은 등급입니다 | IP51 |
| 전기적 매개 변수 | ||
| Spec. | 힘 | 신호 |
| 전압 범위 | 0~240VAC/VDC | 0~240VAC/VDC |
| 용해 상태 저항 | ≥200MΩ/300VDC | ≥200MΩ/300VDC |
| 도선 Spec. | 모델 목록을 언급하세요 | 모델 목록을 언급하세요 |
| 각선 길이 | 표준 길이 150 밀리미터 (맞춤화될 수 있습니다) | |
| 절연 내력 | 300VAC@50Hz,60s | |
| 전기적 잡음 | < 0=""> | |
| IP은 등급입니다 | IP51 | |

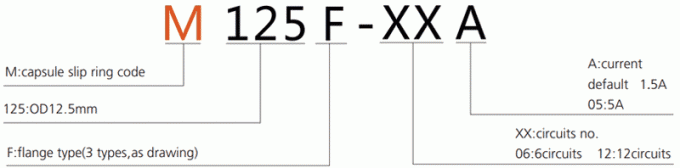

부품 호기 기술
| 모델 | 아니오 순회합니다. | 최대 전류 / 회로 | 도선 투기. | 길이 L(mm) |
| M125-06 | 6 | 1.5A | 실버-플이티드 비난에 까딱없는 AWG30# | 13.5 |
| M125-12 | 12 | 1.5A | 실버-플이티드 비난에 까딱없는 AWG30# | 18.2 |
| M125-18 | 18 | 1.5A | 실버-플이티드 비난에 까딱없는 AWG30# | 23.5 |
| M125-0205 | 2 | 5A | 실버-플이티드 비난에 까딱없는 AWG22# | 13.5 |
| M125-0305 | 3 | 5A | 실버-플이티드 비난에 까딱없는 AWG22# | 18.2 |
| M125-0405 | 4 | 5A | 실버-플이티드 비난에 까딱없는 AWG22# | 18.2 |
