원래 장소:
중국
브랜드 이름:
senring
인증:
CE, ISO9001,ROHS,REACH
모델 번호:
M220
연락주세요

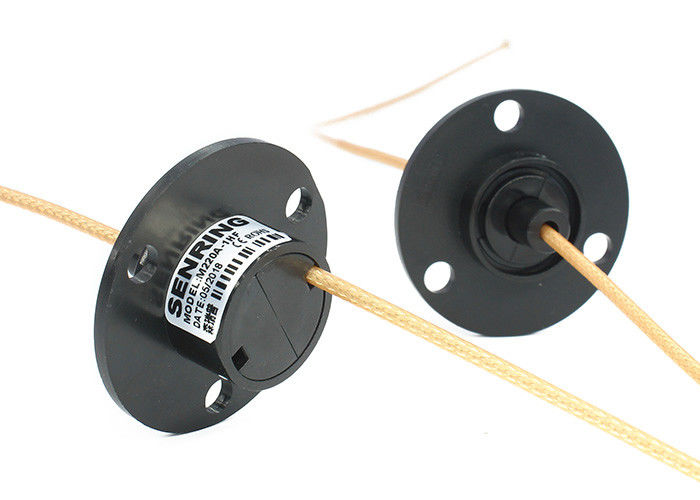

12 회로 2A 240VDC 캡슐 슬립 링 엔지니어링 플라스틱 전기 로터리 조인트
M220 캡슐 슬립 링에 대한 설명
캡슐 슬립 링은 컴팩트한 캡슐 모양의 구조로 설계된 슬립 링 유형입니다.회전 장비의 고정 부품과 회전 부품 간에 전원, 신호 및 데이터를 전송하는 데 사용되는 일종의 전기 슬립 링입니다.캡슐 슬립 링은 일반적으로 공간이 제한적이고 컴팩트한 디자인이 필요한 응용 분야에 사용됩니다.일반적으로 토크가 낮고 전류 용량이 높으며 마모에 강합니다.캡슐 슬립 링은 전기 신호의 안정적인 전송이 중요한 로봇 공학, 의료 장비 및 기타 응용 분야에서 일반적으로 사용됩니다.
이익:
1. 컴팩트한 디자인: 캡슐 슬립 링은 작고 컴팩트한 디자인으로 공간이 제한된 응용 분야에서 사용할 수 있습니다.
2. 고전류 용량: 이 슬립 링은 고전류를 처리하도록 설계되었으며 전력과 신호를 동시에 전송할 수 있습니다.
3. 낮은 토크: 캡슐 슬립 링은 토크가 낮아 부드럽게 작동할 수 있고 회전하는 데 필요한 힘이 적습니다.
M2의 특징20캡슐 슬립 링
1. M220 시리즈의 SenRing 슬립 링은 외경이 22mm이고 토크가 0.06Nm 미만입니다.
2. 신호와 전원을 동시에 전송할 수 있습니다.
3. 각 회로의 전류용량이 2A인 2~36회로, 각 회로의 전류용량이 5A인 6~12회로, 각 회로의 전류용량이 10A인 2~4회로의 표준 모델로 사용 가능합니다. , 각 회로의 전류 용량이 30A 인 2-3 회로.
M220 캡슐 슬립 링의 기술 사양
| 기계적 매개변수 | |
| 직장 생활 | 심판을 위한 10millions (작업 조건에 달려 있습니다) |
| 회전 속도 | 250RPM |
| 근무 온도. | -30°C~80°C |
| 작업 습도 | 0~85% 상대습도 |
| 접점 재질 | 귀금속:금-금 |
| 하우징 재질 | 엔지니어링 플라스틱 |
| 토크 | 0.05N.m+0.01Nm/6선 |
| IP 등급 | IP51 |
| 전기적 매개변수 | ||
| 투기. | 힘 | 신호 |
| 전압 범위 | 0~240VAC/VDC | 0~240VAC/VDC |
| 용해 저항 | ≥200MΩ/300VDC | ≥200MΩ/300VDC |
| 리드선 사양 | 모델 목록 참조 | 모델 목록 참조 |
| 리드선 길이 | 표준 길이 150mm(사용자 정의 가능) | |
| 유전체 강도 | 300VAC@50Hz, 60초 | |
| 전기 노이즈 | < 0.01Ω | |
| IP 등급 | IP51 | |
부품 번호설명
| 모델 | 회로 NO. | 최대 전류/회로 | 리드선 사양 | 길이 L(mm) |
| M220-06 | 6 | 2A | 은도금 테플론 AWG26# | 19 |
| M220-12 | 12 | 2A | 은도금 테프론 AWG26# | 26 |
| M220-18 | 18 | 2A | 은도금 테프론 AWG26# | 33 |
| M220-24 | 24 | 2A | 은도금 테프론 AWG26# | 40 |
| M220-36 | 36 | 2A | 은도금 테프론 AWG26# | 54.5 |
| M220-0605 | 6 | 5A | 은도금 테플론 AWG22# | 40 |
| M220-0805 | 8 | 5A | 은도금 테플론 AWG22# | 40 |
| M220-1205 | 12 | 5A | 은도금 테플론 AWG22# | 40 |
| M220-0210 | 2 | 10A | 은도금 테프론 AWG17# | 26 |
| M220-0310 | 삼 | 10A | 은도금 테프론 AWG17# | 33 |
| M220-0410 | 4 | 10A | 은도금 테프론 AWG17# | 40 |
| M220-0230 | 2 | 30A | 은도금 테플론 AWG12# | 45 |
| M220-0330 | 삼 | 30A | 은도금 테플론 AWG12# | 45 |
| M220-0205-12S | 2회로@5A+12회로 신호@2A | 5A&AWG22#, 신호 &AWG26# | 40 | |
| M220-0305-12S | 3회로@5A+12회로 신호@2A | 5A&AWG22#, 신호 &AWG26# | 40 | |
| M220-0605-06S | 6회로@5A+6회로 신호@2A | 5A&AWG22#, 신호 &AWG26# | 40 | |
| M220-0210-12S | 2회로@10A+12회로 신호@2A | 10A&AWG17#, 신호 &AWG26# | 40 | |
| M220-0310-06S | 3회로@10A+6회로 신호@2A | 10A&AWG17#, 신호 &AWG26# | 40 | |
| M220-0320-04S | 3회로@20A+4회로 신호@2A | 20A&AWG14#, 신호 &AWG26# | 40 | |
| M220-0410-04S | 4회로@10A+4회로 신호@2A | 10A&AWG17#, 신호 &AWG26# | 40 | |
리드선의 색상 코드
| 반지 번호 | 1 | 2 | 삼 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| 색상 | 검은색 | 갈색 | 빨간색 | 주황색 | 노란색 | 녹색 | 파란색 | 보라 | 회색 | 하얀색 | 분홍색 | 하늘색 |
