240 VAC 12 회로는 하락 벨소리 2A 250 Rpm 회전 속도 무료 슬립 링 특화를 요약합니다

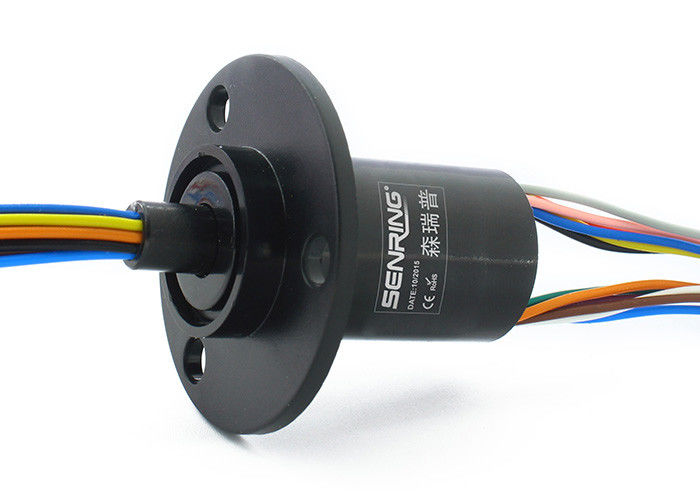

M220 캡슐 슬립 링에 대한 기술
그것을 더 결선 작업에게 편리하게 하면서, 슬립 링은 24개 색 칼라 코딩된 와이어를 가지고 있습니다. 회전 가능하고 움직이지 않는 전선 연결은 컬러-코딩으로 인해 설치하기 쉽습니다. 평활기 회전과 더 낮은 토크와 동적 저항의 결과가 되는 더 큰 접촉 면적을 제공하면서, 도전 링은 90 도 V 홈 설계를 채택합니다.
전체적으로, 센링 M220 시리즈 슬립 링은 다양한 비시민 분야에 적합한 대단히 다재다능하고 믿을 만한 제품입니다. 그것의 소형 구조와 칼라 코딩된 전선과 90 도 V 홈 디자인은 믿을 만한 신호와 전력 전송을 요구하는 제한된 공간으로 적용을 위한 탁월한 선택로 만듭니다.
M220 캡슐 슬립 링의 특징
M220 시리즈 이 센링 슬립 링은 0.06N.m. 22 밀리미터와 저토크의 외경을 가지고 있습니다. 그것은 각각 회로가 각각 회로가 각각 회로가 10A의 전류용량을 가지고 각각 회로와 2-3 회로가 30A의 전류용량을 가지면서 5A, 2-4 회로의 전류용량을 가지면서 2A, 6-12 회로의 전류용량을 가지면서 2-36 회로와 표준 모델들에 이용할 수 있습니다. 그것은 동시에 신호와 전력을 전송할 수 있습니다.
혜택 :
그것의 극단적 경도의 덕택으로, 슬립 링 시리즈는 그러므로 그것의 수명을 강화하기 위해 소재 소모를 줄이기 위해, 링 앤드 브러시 사이에 낮은 외부 속도를 보증합니다.이 시리즈는 유연성과 비용효율성과 신뢰성을 명심하여 설계되었습니다.
M220 캡슐 슬립 링의 기술 명세서
| 기계적으로 매개 변수 | |
| 직장 생활 | 0는 레프를 위해 (근무 조건에 의존합니다) |
| 회전 속도 | 250RPM |
| 일하는 임시. | -30' C~80' Ｃ |
| 작업 습도 | 0~85% RH |
| 접점 재료 | 귀금속 :금 금 |
| 하우징 소재 | 설계된 플라스틱 |
| 토크 | 0.05N.m+0.01N.m/6 와이어 |
| IP은 등급입니다 | IP51 |
| 전기적 매개 변수 | ||
| Spec. | 힘 | 신호 |
| 전압 범위 | 0~240VAC/VDC | 0~240VAC/VDC |
| 용해 상태 저항 | ≥200MΩ/300VDC | ≥200MΩ/300VDC |
| 도선 Spec. | 모델 목록을 언급하세요 | 모델 목록을 언급하세요 |
| 각선 길이 | 표준 길이 150 밀리미터 (맞춤화될 수 있습니다) | |
| 절연 내력 | 300VAC@50Hz,60s | |
| 전기적 잡음 | < 0=""> | |
| IP은 등급입니다 | IP51 | |
부품 호기 기술
| 모델 | 아니오 순회합니다. | 최대 전류 / 회로 | 도선 투기. | 길이 L(mm) |
| M220-06 | 6 | 2A | 실버-플이티드 비난에 까딱없는 AWG26# | 19 |
| M220-12 | 12 | 2A | 실버-플이티드 비난에 까딱없는 AWG26# | 26 |
| M220-18 | 18 | 2A | 실버-플이티드 비난에 까딱없는 AWG26# | 33 |
| M220-24 | 24 | 2A | 실버-플이티드 비난에 까딱없는 AWG26# | 40 |
| M220-36 | 36 | 2A | 실버-플이티드 비난에 까딱없는 AWG26# | 54.5 |
| M220-0605 | 6 | 5A | 실버-플이티드 비난에 까딱없는 AWG22# | 40 |
| M220-0805 | 8 | 5A | 실버-플이티드 비난에 까딱없는 AWG22# | 40 |
| M220-1205 | 12 | 5A | 실버-플이티드 비난에 까딱없는 AWG22# | 40 |
| M220-0210 | 2 | 10A | 실버-플이티드 비난에 까딱없는 AWG17# | 26 |
| M220-0310 | 3 | 10A | 실버-플이티드 비난에 까딱없는 AWG17# | 33 |
| M220-0410 | 4 | 10A | 실버-플이티드 비난에 까딱없는 AWG17# | 40 |
| M220-0230 | 2 | 30A | 실버-플이티드 비난에 까딱없는 AWG12# | 45 |
| M220-0330 | 3 | 30A | 실버-플이티드 비난에 까딱없는 AWG12# | 45 |
| M220-0205-12S | 2circuits@5A+12circuits Signal@2A | 5A&AWG22#, &AWG26#의 신호를 보내십시요 | 40 | |
| M220-0305-12S | 3circuits@5A+12circuits Signal@2A | 5A&AWG22#, &AWG26#의 신호를 보내십시요 | 40 | |
| M220-0605-06S | 6circuits@5A+6circuits Signal@2A | 5A&AWG22#, &AWG26#의 신호를 보내십시요 | 40 | |
| M220-0210-12S | 2circuits@10A+12circuits Signal@2A | 10A&AWG17#, &AWG26#의 신호를 보내십시요 | 40 | |
| M220-0310-06S | 3circuits@10A+6circuits Signal@2A | 10A&AWG17#, &AWG26#의 신호를 보내십시요 | 40 | |
| M220-0320-04S | 3circuits@20A+4circuits Signal@2A | 20A&AWG14#, &AWG26#의 신호를 보내십시요 | 40 | |
| M220-0410-04S | 4circuits@10A+4circuits Signal@2A | 10A&AWG17#, &AWG26#의 신호를 보내십시요 | 40 | |
도선의 색상 코드
| 아니오 울리세요. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| 색 | 검정색 | 브라운입니다 | 빨강 | 오렌지 | 노랑색 | 녹색 | 청색 | 자줏빛 | 회색 | 백색 | 분홍색 | 라이트블루 |
