원래 장소:
중국
브랜드 이름:
senring
인증:
CE, ISO9001,ROHS,REACH
모델 번호:
M220
연락주세요
240 VAC 12 회로는 하락 벨소리 2A 250 Rpm 회전 속도 무료 슬립 링 특화를 요약합니다

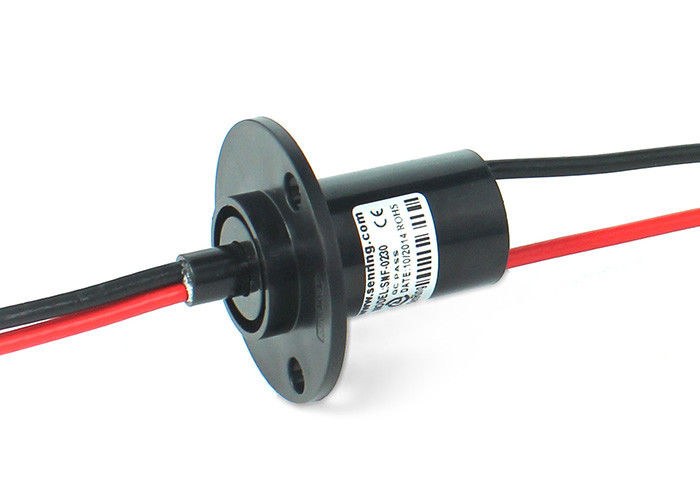

M220 캡슐 슬립 링에 대한 기술
19 밀리미터, 26 밀리미터, 33 밀리미터, 40 밀리미터와 57.3 밀리미터를 포함하여 센링 M220 시리즈 슬립 링은 22 밀리미터의 외경을 가지고 있고, 다양한 길이에 들어옵니다. 그것은 2-36 채널의 옵션으로 6, 8, 12, 18, 24, 및 36 채널을 포함하여, 다수 표준 모델들에 이용할 수 있습니다. 슬립 링은 쉽게 a-형을 사용하여 설치될 수 있거나 유자형 플랜지가 증가합니다.
이 일련은 특히 가전제품, 경비 산업, 무대 조명 산업, 국방, 군, 연구소와 다른 유사한 응용 프로그램과 같은 비시민 분야를 위한 센링 전자에 의해 설계되고 생산됩니다. 그것의 작은 사이즈와 소형 구조는 제한된 공간과 적용을 위한 이상적 선택로 만듭니다.
M220 캡슐 슬립 링의 특징
1. 신호와 지원 전송하는 전력 ;
2. 표준품, 이용 가능한 주가 ;
3. flange,A 타입 플랜지 선택 없이.
4. OD 22 밀리미터 ;
5. 저토크, 0.06N.m 이하
6. 2~36은 (2A 각각 ),6~12circuits를 순회합니다 (5A 각각 각각 ),2~4circuits (10A ),2~3circuits (30A 각각) 선택적입니다 ;
혜택 :
· 평활기 운영.
· 더 높은 설계 정확성
·는 전기적 잡음을 낮춥니다.
· 낮은 토크, 하부 접접 저항
· 빠른 전달
M220 캡슐 슬립 링의 기술 명세서
| 기계적으로 매개 변수 | |
| 직장 생활 | 0는 레프를 위해 (근무 조건에 의존합니다) |
| 회전 속도 | 250RPM |
| 일하는 임시. | -30' C~80' Ｃ |
| 작업 습도 | 0~85% RH |
| 접점 재료 | 귀금속 :금 금 |
| 하우징 소재 | 설계된 플라스틱 |
| 토크 | 0.05N.m+0.01N.m/6 와이어 |
| IP은 등급입니다 | IP51 |
| 전기적 매개 변수 | ||
| Spec. | 힘 | 신호 |
| 전압 범위 | 0~240VAC/VDC | 0~240VAC/VDC |
| 용해 상태 저항 | ≥200MΩ/300VDC | ≥200MΩ/300VDC |
| 도선 Spec. | 모델 목록을 언급하세요 | 모델 목록을 언급하세요 |
| 각선 길이 | 표준 길이 150 밀리미터 (맞춤화될 수 있습니다) | |
| 절연 내력 | 300VAC@50Hz,60s | |
| 전기적 잡음 | < 0=""> | |
| IP은 등급입니다 | IP51 | |
부품 호기 기술
| 모델 | 아니오 순회합니다. | 최대 전류 / 회로 | 도선 투기. | 길이 L(mm) |
| M220-06 | 6 | 2A | 실버-플이티드 비난에 까딱없는 AWG26# | 19 |
| M220-12 | 12 | 2A | 실버-플이티드 비난에 까딱없는 AWG26# | 26 |
| M220-18 | 18 | 2A | 실버-플이티드 비난에 까딱없는 AWG26# | 33 |
| M220-24 | 24 | 2A | 실버-플이티드 비난에 까딱없는 AWG26# | 40 |
| M220-36 | 36 | 2A | 실버-플이티드 비난에 까딱없는 AWG26# | 54.5 |
| M220-0605 | 6 | 5A | 실버-플이티드 비난에 까딱없는 AWG22# | 40 |
| M220-0805 | 8 | 5A | 실버-플이티드 비난에 까딱없는 AWG22# | 40 |
| M220-1205 | 12 | 5A | 실버-플이티드 비난에 까딱없는 AWG22# | 40 |
| M220-0210 | 2 | 10A | 실버-플이티드 비난에 까딱없는 AWG17# | 26 |
| M220-0310 | 3 | 10A | 실버-플이티드 비난에 까딱없는 AWG17# | 33 |
| M220-0410 | 4 | 10A | 실버-플이티드 비난에 까딱없는 AWG17# | 40 |
| M220-0230 | 2 | 30A | 실버-플이티드 비난에 까딱없는 AWG12# | 45 |
| M220-0330 | 3 | 30A | 실버-플이티드 비난에 까딱없는 AWG12# | 45 |
| M220-0205-12S | 2circuits@5A+12circuits Signal@2A | 5A&AWG22#, &AWG26#의 신호를 보내십시요 | 40 | |
| M220-0305-12S | 3circuits@5A+12circuits Signal@2A | 5A&AWG22#, &AWG26#의 신호를 보내십시요 | 40 | |
| M220-0605-06S | 6circuits@5A+6circuits Signal@2A | 5A&AWG22#, &AWG26#의 신호를 보내십시요 | 40 | |
| M220-0210-12S | 2circuits@10A+12circuits Signal@2A | 10A&AWG17#, &AWG26#의 신호를 보내십시요 | 40 | |
| M220-0310-06S | 3circuits@10A+6circuits Signal@2A | 10A&AWG17#, &AWG26#의 신호를 보내십시요 | 40 | |
| M220-0320-04S | 3circuits@20A+4circuits Signal@2A | 20A&AWG14#, &AWG26#의 신호를 보내십시요 | 40 | |
| M220-0410-04S | 4circuits@10A+4circuits Signal@2A | 10A&AWG17#, &AWG26#의 신호를 보내십시요 | 40 | |
도선의 색상 코드
| 아니오 울리세요. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| 색 | 검정색 | 브라운입니다 | 빨강 | 오렌지 | 노랑색 | 녹색 | 청색 | 자줏빛 | 회색 | 백색 | 분홍색 | 라이트블루 |
