원래 장소:
중국
브랜드 이름:
senring
인증:
CE, ISO9001,ROHS,REACH
모델 번호:
M250
연락주세요
레이더 안테나 극소 슬립 링은 플랜지 전문적 솔루션과 250rpm 56 회로 2A를 요약합니다
M250 캡슐 슬립 링에 대한 기술
센링 M250 시리즈는 25 밀리미터의 외경과 중간 크기 캡 슬립 링입니다. 그것은 가전제품, 경비 산업, 무대 조명 산업, 국방, 군, 연구소와 같은 비시민 분야의 용도에 적합하고 다른 유사한 응용 프로그램 소형 구조와 대단히 다재다능한 슬립 링입니다.
최대 내구성과 신뢰성을 보증하면서, 슬립 링은 극도로 두꺼운 금 도금 처리와 수입된 태도와 드문 금속 합금 솔 와이어를 사용합니다. 도전 링의 90 도 V 홈 설계는 평활기 회전과 더 낮은 토크와 동적 저항의 결과를 초래한 더 큰 접촉 면적을 제공합니다.
M250 캡슐 슬립 링의 특징
1. 슬립 링은 25 밀리미터의 메인 바디 외경을 가지고 있고, 2A 신호 전송의 2-56 채널을 지원합니다.
2. 그것은 0.06N.m. 극단적으로 저토크를 가지고 있습니다.
3. 표준 모델은 채널마다 2A의 전류용량과 2-56 시그널 채널을 지원하고 그것이 특정 기능에 대한 필요를 충족시키기 위해 또한 맞춤화될 수 있습니다.
4. 그것은 즉시 이용 가능한 주가와 표준화 제품입니다. 설치는 a-형 플랜지 탑재로 쉽습니다.
M250 캡슐 슬립 링의 기술 명세서
| 기계적으로 매개 변수 | |
| 직장 생활 | 0는 레프를 위해 (근무 조건에 의존합니다) |
| 회전 속도 | 250RPM |
| 일하는 임시. | -30' C~80' Ｃ |
| 작업 습도 | 0~85% RH |
| 접점 재료 | 귀금속 :금 금 |
| 하우징 소재 | 설계된 플라스틱 |
| 토크 | 0.05N.m+0.01N.m/6 와이어 |
| IP은 등급입니다 | IP51 |
| 전기적 매개 변수 | ||
| Spec. | 힘 | 신호 |
| 전압 범위 | 0~240VAC/VDC | 0~240VAC/VDC |
| 용해 상태 저항 | ≥200MΩ/300VDC | ≥200MΩ/300VDC |
| 도선 Spec. | 비난에 까딱없는 실버-플이티드 AWG26# | 비난에 까딱없는 실버-플이티드 AWG26# |
| 각선 길이 | 표준 길이 150 밀리미터 (맞춤화될 수 있습니다) |
|
| 절연 내력 | 300VAC@50Hz,60s | |
| 전기적 잡음 | < 0=""> | |

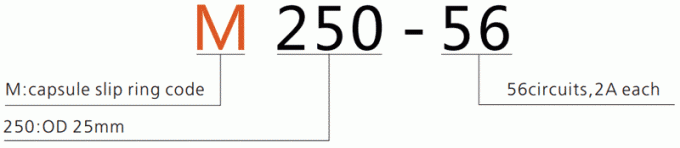

부품 호기 기술

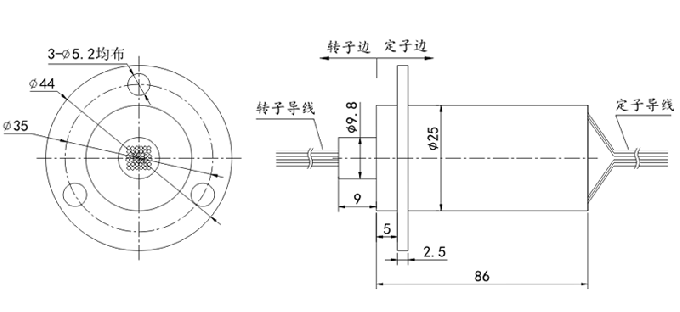

| 모델 | 아니오 순회합니다. | 최대 전류 / 회로 | 도선 투기. | 길이 L(mm) |
| M250-56 | 56 | 2A | 실버-플이티드 비난에 까딱없는 AWG26# | 86 |
슬립 링은 전력 또는 데이터를 움직이지 않은 것 회전 구조로 이동시키는 동안 억제되지 않은, 연속적인 회전을 요구하는 어떠한 기전 시스템에서 사용될 수 있습니다.
그것은 또한 있고 회전식 전기 인터페이스, 슬립 링 조립, 회전 커넥터, 슬립 링을 단위로 불렀고, 그것이 전자기계적 능력을 향상시키고 시스템 디자인을 단순화할 수 있고 회전동안 예상 손해를 제거합니다. 그것은 다양한 정확성 회전식 작업대, 전기적 시험 기구, 제조와 공정 제어 기구의 키 장치입니다.
