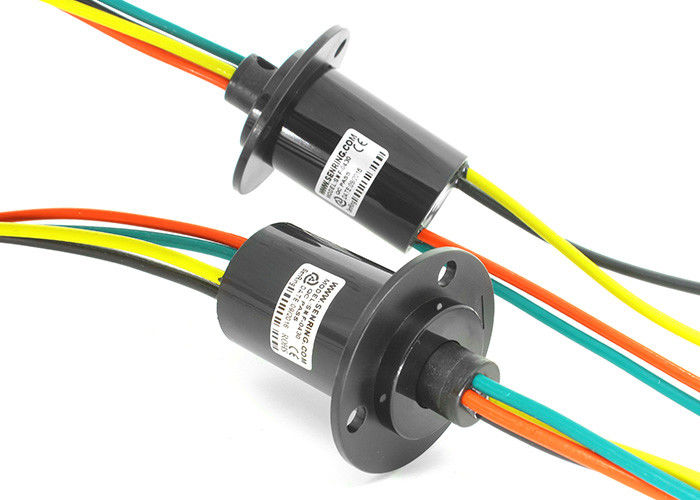

고 전류 캡슐 슬립 링 저토크 0.06N.M 이하
고 전류 캡슐 슬립 링에 대한 기술
센링 프로 M300은 고전류고 특별히 가전제품과 작은 풍력 발전용 터빈과 무대 조명 산업을 위해 설계되고 개발되는 소형 구조와 신호 슬립 링입니다. 안정성과 내구성을 보장하면서, 그것의 핵심 기술은 금 금 접촉선을 채택합니다. 회전 가능하고 움직이지 않는 전선 연결은 용이한 설치를 위해 컬러-코드. 더 접촉 면적과 더 매끄러운 회전과 더 낮은 토크와 동적 저항을 제공하면서, 도전 링은 90 도 V 홈 설계를 특징으로 합니다.
고 전류 캡슐 슬립 링의 특징
1. 이 슬립 링은 작은 사이즈를 가지고 있지만, 고전류를 취급할 수 있습니다.
2. 선체는 30 밀리미터의 외경을 가지고 있고, 30-50A의 전류용량과 2-6 채널을 지원할 수 있습니다.
3. 토크는 초소형, 0.06N.m. 이합니다.

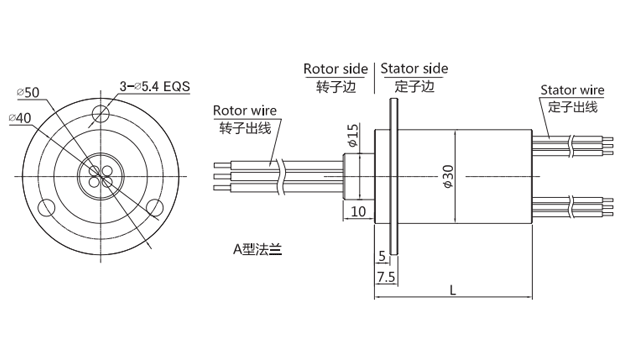

4. 고 전류와 작은 하락 링 사이즈를 요구하는 것은 전자 유도 조리기와 같은 장치의 용도에 적합하고 식탁입니다. 5. 이것은 즉시 주가에 이용할 수 있는 표준화 제품입니다. 설치는 a-형 플랜지 탑재로 쉽습니다.

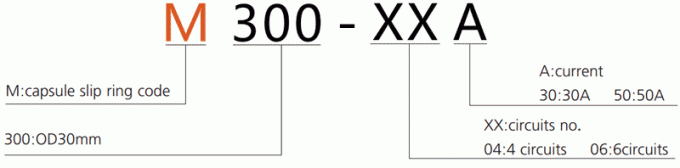

| 부품 번호. | 아니오 순회합니다. | 최대 전류 / 회로 | 와이어 투기를 이끄세요. | 길이 L(mm) |
| M300-0430 | 4 | 30A | 실버-플이티드 비난에 까딱없는 AWG12# | 50 |
| M300-0250 | 2 | 50A | 실버-플이티드 비난에 까딱없는 AWG12#*2 | 50 |
| M300-0630 | 6 | 30A | 실버-플이티드 비난에 까딱없는 AWG12# | 65.7 |
| M300-1210 | 12 | 10A | 실버-플이티드 비난에 까딱없는 AWG17# | 74 |
| M300-2405 | 24 | 5A | 실버-플이티드 비난에 까딱없는 AWG22# |
74 |
M300 시리즈 슬립 링의 기술 명세서
| 기계적으로 매개 변수 | |
| 직장 생활 | 0는 레프를 위해 (근무 조건에 의존합니다) |
| 회전 속도 | 250RPM |
| 일하는 임시. | -30' C~80' Ｃ |
| 작업 습도 | 0~85% RH |
| 접점 재료 | 귀금속 :금 금 |
| 하우징 소재 | 스테인레스 강 |
| 토크 | 0.05N.m+0.01N.m/6 와이어 |
| IP은 등급입니다 | IP51 |
| 전기적 매개 변수 | ||
| Spec. | 힘 | 신호 |
| 전압 범위 | 0~440VAC/VDC | 0~440VAC/VDC |
| 절연 저항 | ≥300MΩ/300VDC | ≥300MΩ/300VDC |
| 도선 Spec. | 비난에 까딱없는 실버-플이티드 AWG12# | 비난에 까딱없는 실버-플이티드 AWG12# |
| 각선 길이 | 표준 길이 200 밀리미터 (맞춤화될 수 있습니다) |
|
| 절연 내력 | 300VAC@50Hz,60s | |
| 전기적 잡음 | < 0=""> | |
