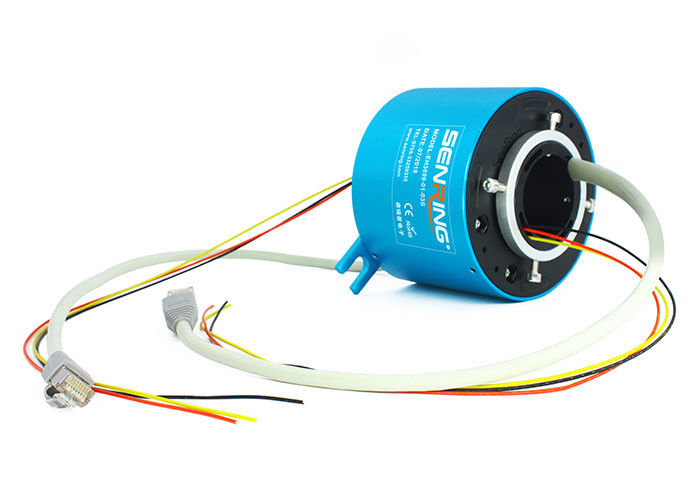

프로피버스 신호의 산업적 주문 제작된 신호 슬립 링 안정적인 전송
BH38119 신호 슬립 링에 대한 기술
공업 버스 슬립 링은 효과적으로 산업 자동화와 컨트롤 시스템즈의 필요를 충족시켜 주면서, 회전 설비의 데이터 전송 효율과 신뢰성을 향상시킨 여러 이점을 가집니다.

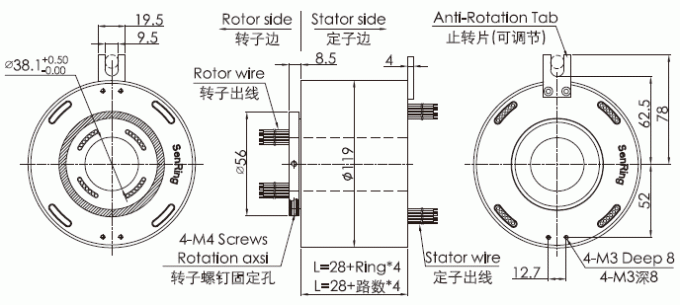

BH38119 시리즈 강약 전기 신호 슬립 링은 50 밀리미터 개구와 119 밀리미터 외경과 주문 제작된 슬립 링 시리즈입니다. 고정 어퍼처와 외경은 별문제로 하고, 시그널 타입은 맞춤화될 수 있습니다. BH38119 시리즈 슬립 링은 360번 각도 회전을 통하여 2A/5A/10A/30A 경향을 전할 뿐만 아니라 안정하게 그리고 정확하게 HDMI, 에이치디에스디아이, 100M/1000M 이더넷, RS-232, RS-485, RS-422, 프로피버스 버스 신호, 기타 등등과 같은 다양한 신호를 전송할 수 있습니다. BH38119를 위한 최대 개수의 회로는 168이며, 그것이 대부분의 요구조건을 충족시킬 수 있습니다.
BH38119 신호 슬립 링의 특징
1. 그것을 다양한 응용 프로그램의 용도에 적합하게 하는 168번 순회의 최대값을 가진 38.1 밀리미터의 구멍 치수와 119 밀리미터의 외경.
2. 정확하게 빠르고 신뢰할 수 있는 데이터 전달을 보증하면서, 기가비트 이더넷을 포함하여 고속 데이터를 송신합니다.
3. RS-232, RS-485, RS-422와 VGA와 다른 통신 프로토콜과 같은 다양한 시그널 타입의 안정적인 전송.
4. 프로피버스, 론웍, 캔뷔스, 디바이스넷, 콘트롤넷과 기타 통신과 같은 산업적 버스 신호의 안정적인 전송은 넓게 산업 자동화와 컨트롤 시스템즈에서 사용되는 것으로 초안을 작성합니다.
5. 그것을 다양한 응용 프로그램에 적합하게 하면서, 다른 사람 중에 USB, HDMI, 1000M 이더넷, 광섬유, VGA, DVI, 동축 RF (고주파와) 같은 혼합 신호를 전송할 수 있습니다.
6. 산업적 이더넷 네트워크에서 신뢰할 수 있는 데이터 전달을 보증하는 10M / 100M / 1000M 베이스 티의 속도로 이더넷 데이터의 안정적인 전송.
| 아니오 순회합니다. | 2~168circuits (모델에 의존합니다) |
| 전압 정격 | 0~690 VDC / VAC |
| 하우징 소재 | Al 합금 |
| 직장 생활 | 0는 레프를 위해 (근무 조건에 의존합니다) |
| 전기적 잡음 | <10m> |
| 절연 내력 | 800VDC@50Hz |
| 절연 내력 | 1000MΩ@600VDC |
| 일하는 임시. | -40C ~ 80' Ｃ |
| 기계 진동 | MIL-STD-810E |
| 경향 | 신호 (2A),10A/circuit |
| 최대. 회전 속도 | 250RPM 콘티누스리, 간헐적으로 1000RPM |
| 토크 | 0.1N.m ;+0.03N.m/6 와이어 |
| 접점 재료 | 귀금속 : 금 합극 |
| 콘택 저항 | <20m> |
| 도선 Spec. | UL Teflon@Awg22,Awg16 |
| 각선 길이 | 300 밀리미터 |
| IP은 등급입니다 | IP51 |
| 작업 습도 | 10% ~ 85% RH |
| CE는 증명합니다 | 예 |
| 재료 | 순응한 로에스 |

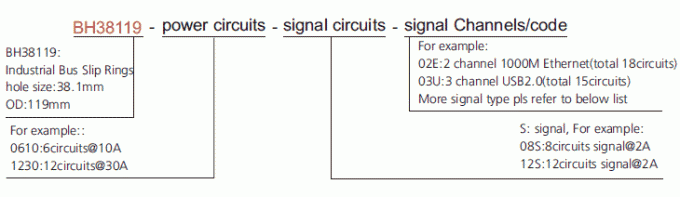

Ｆ - 100M 이더넷 (10, 100 베이스 티 이더넷) - RJ45 (4circuits)
Ｅ - 1000M 이더넷 (1000 베이스 티 이더넷) - RJ45 (9circuits)
Ｐ - 프로피버스 (프로피버스 - 4-핀 디-서브) (4circuits)
Ｃ - 캔뷔스 (캔뷔스 - 4-핀 디-서브) (4circuits)
Ｄ - 디바이스 네트 - 5번 핀 미세 변화 (5 회로)
Ｔ - 제어망 - 75 Ω BNC (4circuits)
Ｖ - VGA (9circuits)
Ｕ - USB 2.0 (5circuits)
Ｒ - RS485 (3circuits)
R1 - RS422(5circuits)
R2 - RS232(10circuits)
비 - 서보 모터 부호기 신호(8circuits)
E1 - 산업용 이더넷 (9circuits)
