원래 장소:
중국
브랜드 이름:
senring
인증:
CE, ISO9001
모델 번호:
BM056
연락주세요

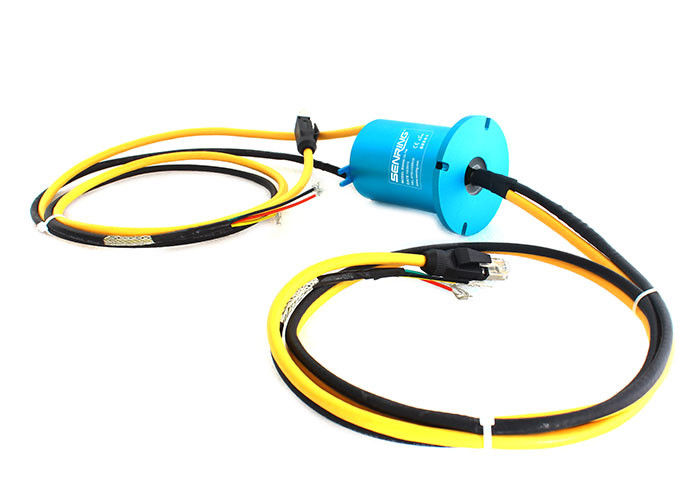

플랜지 설치와 고해상도 HDMI 공업 버스 신호 슬립 링
BM056 신호 슬립 링에 대한 기술
SENRING BM056 시리즈 공업 버스 슬립 링은 모든 종류의 산업적 버스 신호 슬립 링을 포함합니다, HDMI,와 같이 HD-SDI,GbE (기가비트 이더넷),RS-232,RS-485,RS-422, 프로피버스, 플랜지 마운팅과 etc.BM056 표준 버전이 공동으로 주문 제작될 수 있습니다.
공업 버스 슬립 링은 특히 산업적 버스 신호를 전하도록 설계되는 일종의 슬립 링을 언급합니다. 이러한 신호는 캔뷔스를 포함합니다, 디바이스넷, 콘트롤넷, 프로피버스와 다른 통신 프로토콜이 산업 자동화와 컨트롤 시스템즈에 사용했습니다. 넓게 신호 전송을 유지하는 동안 연속적인 회전을 요구하는 기계와 풍력 발전용 터빈과 다른 산업 설비를 패키징하면서, 공업 버스 슬립 링은 로보틱스, 공작 기계류에서 사용됩니다. 이러한 슬립 링은 움직이지 않고 회전부 사이에 믿을 만하고 연속된 데이터 전송을 보증하기 위해 설계됩니다. 극한 온도와 진동과 황사를 포함하여 그들은 가옥한 환경에 견디도록 설계됩니다. 공업 버스 슬립 링은 다른 산업 적용의 특정 필요를 충족시키는 것이 다른 크기와 신호 조합과 상술에 이용할 수 있습니다.
BM056 신호 슬립 링의 특징

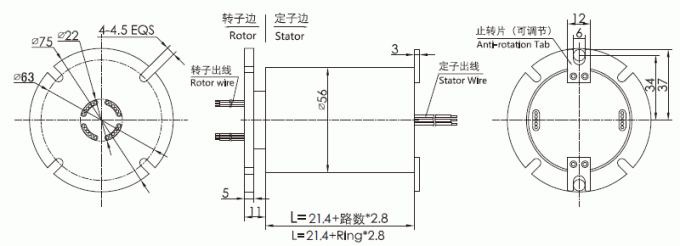

1. (단단한) 홀, OD 56 밀리미터, 최대 없이. 36 회로 ;
2. 정확하게 초고속 데이터를 전송하세요
3. 안정하게 RS-232, RS-485, RS-422, VGA, 기타 등등과 같은 모든 종류의 신호를 전송하세요 ;
4. 안정하게 프로피버스, 론웍스, 캔뷔스, 디바이스넷, 콘트롤넷, 기타 등등과 같은 모든 종류의 신호를 전송하세요 ;
5. USB, HDMI, 1000M 이더넷, 광섬유, VGA, DVI, 동축 RF (고주파), 기타 등등과 같은 혼합 신호를 전송하세요 ;6. 안정하게 이더넷 자료(10M / 100M / 1000M BaseT)를 전하세요 ;
| 아니오 순회합니다. | 2~36circuits (모델에 의존합니다) |
| 전압 정격 | 0~240 VDC / VAC |
| 하우징 소재 | Al 합금 |
| 직장 생활 | 0는 레프를 위해 (근무 조건에 의존합니다) |
| 전기적 잡음 | <10m> |
| 절연 내력 | 800VDC@50Hz |
| 절연 내력 | 1000MΩ@600VDC |
| 일하는 임시. | -40C ~ 80' Ｃ |
| 기계 진동 | MIL-STD-810E |
| 경향 | 신호 (2A),10A/circuit |
| 최대. 회전 속도 | 250RPM 콘티누스리, 간헐적으로 1000RPM |
| 토크 | 0.1N.m ;+0.03N.m/6 와이어 |
| 접점 재료 | 귀금속 : 금 합극 |
| 콘택 저항 | <20m> |
| 도선 Spec. | UL Teflon@Awg22,Awg16 |
| 각선 길이 | 300 밀리미터 |
| IP은 등급입니다 | IP51 |
| 작업 습도 | 10% ~ 85% RH |
| CE는 증명합니다 | 예 |
| 재료 | 순응한 로에스 |

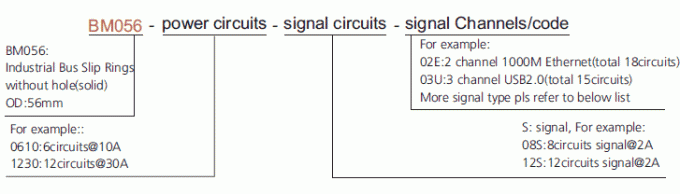

Ｆ - 100M 이더넷 (10, 100 베이스 티 이더넷) - RJ45 (4circuits)
Ｅ - 1000M 이더넷 (1000 베이스 티 이더넷) - RJ45 (9circuits)
Ｐ - 프로피버스 (프로피버스 - 4-핀 디-서브) (4circuits)
Ｃ - 캔뷔스 (캔뷔스 - 4-핀 디-서브) (4circuits)
Ｄ - 디바이스 네트 - 5번 핀 미세 변화 (5 회로)
Ｔ - 제어망 - 75 Ω BNC (4circuits)
Ｖ - VGA (9circuits)
Ｈ - HDMI (19circuits)
Ｕ - USB 2.0 (5circuits)
큐 - 동축 신호 (코엑스 - 75 Ω BNC) (2circuits)
Ｒ - RS485 (3circuits)
R1 - RS422(5circuits)
R2 - RS232(10circuits)
비 - 서보 모터 부호기 신호(8circuits)
E1 - 산업용 이더넷 (9circuits)
장점 :
