원래 장소:
중국
브랜드 이름:
senring
인증:
CE, ISO9001
모델 번호:
BH2599
연락주세요

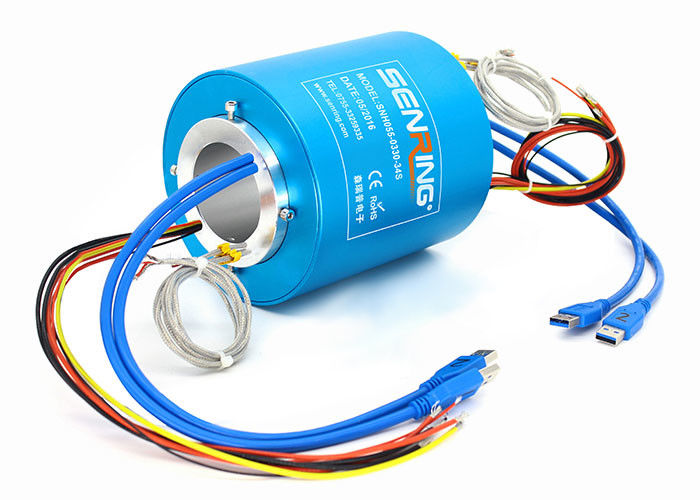

산업적 프로피버스 신호 슬립 링 구멍 25.4 사이즈 밀리미터 OD 99 밀리미터는 96번 순회를 최대한으로 씁니다

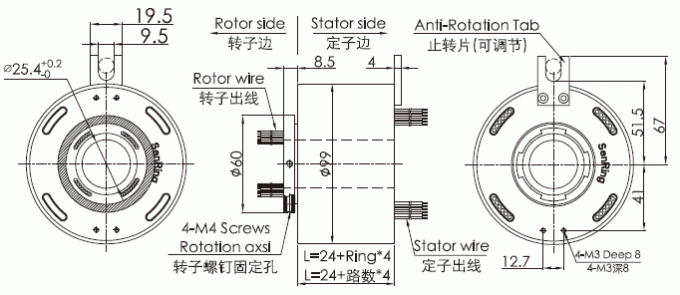

BH2599 신호 슬립 링에 대한 기술
BH2599 시리즈 광대역 버스 슬립 링은 25.4 밀리미터의 슬립 링 개구와 99 밀리미터의 외경으로, 센링으로부터의 주문 제작된 하락 환 모형입니다. 그것은 다양한 자료와 신호 조합의 추가와 함께, 표준 통공 슬립 링 SNH025를 기반으로 합니다. 다시 말하면, BH2599 슬립 링은 또한 전기를 전도할 뿐만 아니라 (2A, 5A, 10A, 20A, 30A와 같은 다양한 현재 크기를 위해), 다양한 데이터, 비디오, 오디오, 제어신호, 등을 전할 수 있습니다. 그것은 안정하게 그리고 정확하게 100M/1000M 이더넷, HDMI, 에이치디에스디아이 고화질 신호, RS-232, RS-485, RS-422, 프로피버스 버스 신호, 기타 등등과 같은 다양한 신호를 전송할 수 있습니다.
BH2599 신호 슬립 링의 특징
1. 홀은 25.4 밀리미터, OD 99 밀리미터, 최대를 분류합니다. 96 회로 ;
2. 정확하게 초고속 데이터를 전송하세요
3. 안정하게 RS-232, RS-485, RS-422, VGA, 기타 등등과 같은 모든 종류의 신호를 전송하세요 ;
4. 안정하게 프로피버스, 론웍스, 캔뷔스, 디바이스넷, 콘트롤넷, 기타 등등과 같은 모든 종류의 신호를 전송하세요 ;
5. USB, HDMI, 1000M 이더넷, 광섬유, VGA, DVI, 동축 RF (고주파), 기타 등등과 같은 혼합 신호를 전송하세요.
6. 안정하게 이더넷 자료(10M / 100M / 1000M BaseT)를 전하세요 ;
| 아니오 순회합니다. | 2~96circuits (모델에 의존합니다) |
| 전압 정격 | 0~690 VDC / VAC |
| 하우징 소재 | Al 합금 |
| 직장 생활 | 0는 레프를 위해 (근무 조건에 의존합니다) |
| 전기적 잡음 | <10m> |
| 절연 내력 | 800VDC@50Hz |
| 절연 내력 | 1000MΩ@600VDC |
| 일하는 임시. | -40C ~ 80' Ｃ |
| 기계 진동 | MIL-STD-810E |
| 경향 | 신호 (2A),10A/circuit |
| 최대. 회전 속도 | 250RPM 콘티누스리, 간헐적으로 1000RPM |
| 토크 | 0.1N.m ;+0.03N.m/6 와이어 |
| 접점 재료 | 귀금속 : 금 합극 |
| 콘택 저항 | <20m> |
| 도선 Spec. | UL Teflon@Awg22,Awg16 |
| 각선 길이 | 300 밀리미터 |
| IP은 등급입니다 | IP51 |
| 작업 습도 | 10% ~ 85% RH |
| CE는 증명합니다 | 예 |
| 재료 | 순응한 로에스 |

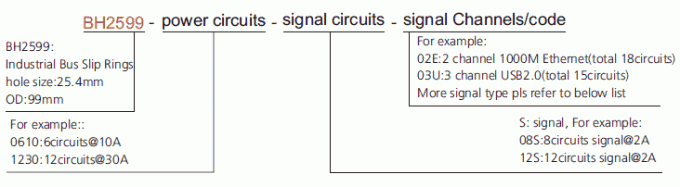

Ｆ - 100M 이더넷 (10, 100 베이스 티 이더넷) - RJ45 (4circuits)
Ｅ - 1000M 이더넷 (1000 베이스 티 이더넷) - RJ45 (9circuits)
Ｐ - 프로피버스 (프로피버스 - 4-핀 디-서브) (4circuits)
Ｃ - 캔뷔스 (캔뷔스 - 4-핀 디-서브) (4circuits)
Ｄ - 디바이스 네트 - 5번 핀 미세 변화 (5 회로)
Ｔ - 제어망 - 75 Ω BNC (4circuits)
Ｖ - VGA (9circuits)
Ｕ - USB 2.0 (5circuits)
Ｒ - RS485 (3circuits)
R1 - RS422(5circuits)
R2 - RS232(10circuits)
비 - 서보 모터 부호기 신호(8circuits)
E1 - 산업용 이더넷 (9circuits)
당신은 맞춘 슬립 링을 제공합니까?
예, 당신이 관습 / 수정 솔루션이 가장 아마 요구되거나 당신의 선택에 필요 지원이 시작되기 위해 우리와 연락한다고 확신하면. 우리의 엔지니어들은 당신의 필요를 위한 완전한 해결책을 제안할 것입니다.
직접적으로 당신의 조사를 우리에게 보내세요
