원래 장소:
중국
브랜드 이름:
senring
인증:
CE, ISO9001
모델 번호:
BM056
연락주세요

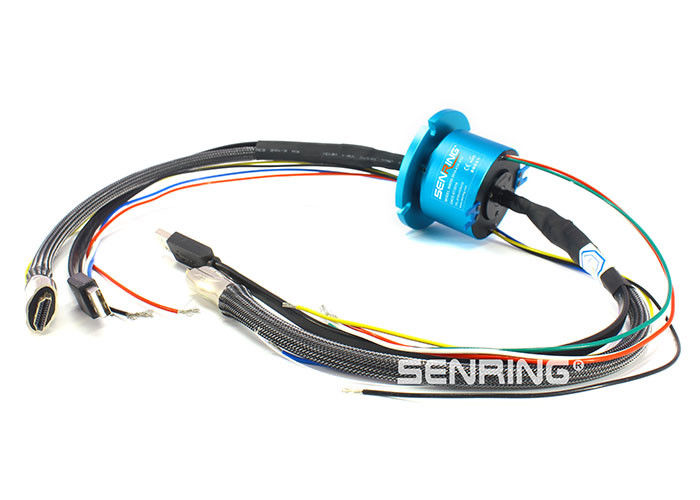

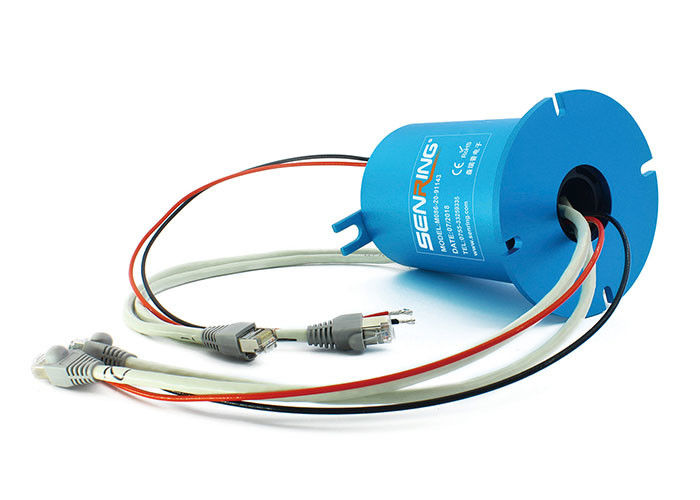

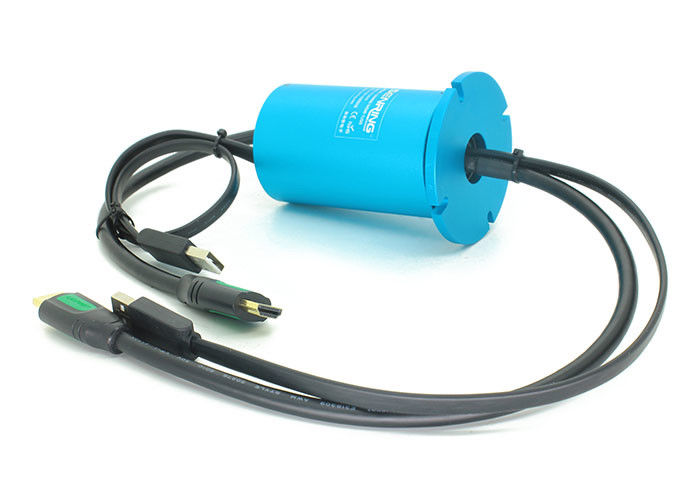

홀 OD 56 밀리미터 36 회로 없는 플랜지 설치 공업 버스 신호 슬립 링
BM056 신호 슬립 링에 대한 기술
BM056 시리즈 강약 전기 신호 슬립 링은 360번 각도 회전을 통하여 2A/5A/10A/30A 전류를 전할 뿐만 아니라 안정하게 그리고 정확하게 HDMI, 에이치디에스디아이, 100M/1000M 이더넷, RS-232, RS-485, RS-422, 프로피버스 버스 신호와 같은 다양한 신호를 전송할 수 있습니다. 그것은 360' 회전과 다양한 제어신호의 미션을 요구하는 어떠한 장치에서 사용될 수 있습니다. BM056을 위한 최대 개수의 회로는 36입니다. 만약 회로의 실제 숫자가 36을 초과하면, BM099 또는 특화가 사용될 수 있습니다.
BM056 신호 슬립 링의 특징
1. (단단한) 홀, OD 56 밀리미터, 최대 없이. 36 회로 ;
2. 정확하게 초고속 데이터를 전송하세요
3. 안정하게 RS-232, RS-485, RS-422, VGA, 기타 등등과 같은 모든 종류의 신호를 전송하세요 ;
4. 안정하게 프로피버스, 론웍스, 캔뷔스, 디바이스넷, 콘트롤넷, 기타 등등과 같은 모든 종류의 신호를 전송하세요 ;
5. USB, HDMI, 1000M 이더넷, 광섬유, VGA, DVI, 동축 RF (고주파), 기타 등등과 같은 혼합 신호를 전송하세요 ;6. 안정하게 이더넷 자료(10M / 100M / 1000M BaseT)를 전하세요 ;
| 아니오 순회합니다. | 2~36circuits (모델에 의존합니다) |
| 전압 정격 | 0~240 VDC / VAC |
| 하우징 소재 | Al 합금 |
| 직장 생활 | 0는 레프를 위해 (근무 조건에 의존합니다) |
| 전기적 잡음 | <10m> |
| 절연 내력 | 800VDC@50Hz |
| 절연 내력 | 1000MΩ@600VDC |
| 일하는 임시. | -40C ~ 80' Ｃ |
| 기계 진동 | MIL-STD-810E |
| 경향 | 신호 (2A),10A/circuit |
| 최대. 회전 속도 | 250RPM 콘티누스리, 간헐적으로 1000RPM |
| 토크 | 0.1N.m ;+0.03N.m/6 와이어 |
| 접점 재료 | 귀금속 : 금 합극 |
| 콘택 저항 | <20m> |
| 도선 Spec. | UL Teflon@Awg22,Awg16 |
| 각선 길이 | 300 밀리미터 |
| IP은 등급입니다 | IP51 |
| 작업 습도 | 10% ~ 85% RH |
| CE는 증명합니다 | 예 |
| 재료 | 순응한 로에스 |
Ｆ - 100M 이더넷 (10, 100 베이스 티 이더넷) - RJ45 (4circuits)
Ｅ - 1000M 이더넷 (1000 베이스 티 이더넷) - RJ45 (9circuits)
Ｐ - 프로피버스 (프로피버스 - 4-핀 디-서브) (4circuits)
Ｃ - 캔뷔스 (캔뷔스 - 4-핀 디-서브) (4circuits)
Ｄ - 디바이스 네트 - 5번 핀 미세 변화 (5 회로)
Ｔ - 제어망 - 75 Ω BNC (4circuits)
Ｖ - VGA (9circuits)
Ｈ - HDMI (19circuits)
Ｕ - USB 2.0 (5circuits)
큐 - 동축 신호 (코엑스 - 75 Ω BNC) (2circuits)
Ｒ - RS485 (3circuits)
R1 - RS422(5circuits)
R2 - RS232(10circuits)
비 - 서보 모터 부호기 신호(8circuits)
E1 - 산업용 이더넷 (9circuits)
