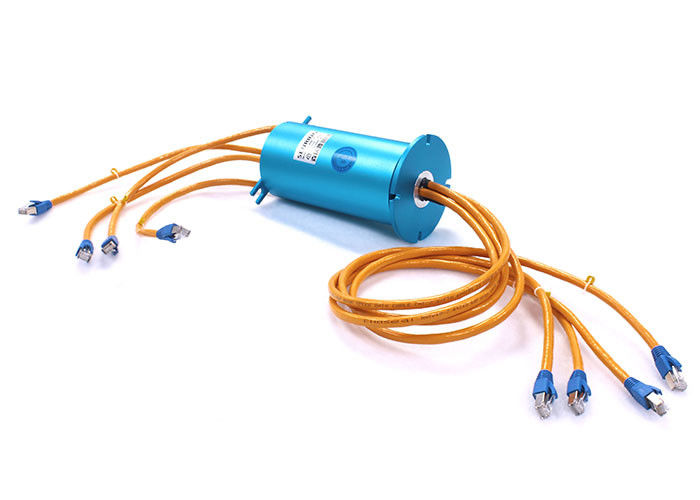

커넥터 링을 회전시키는 주문 제작된 110v 슬립 링

주문 제작된 공업 버스 신호 슬립 링은 정확하게 초고속 데이터를 전송합니다

bm099 시리즈 슬립 링에 대한 기술

센링 SNB 시리즈 공업 버스 신호 슬립 링은 다음과 같은 모든 종류의 산업적 버스 신호 슬립 링을 포함합니다 :캔뷔스, 프로피버스, RS-232, USB, 1000M 이더넷, 동축 RF, VGA, 기타 등등, 그것 캠이 장치 360이' 회전할 때 정확하게 다양한 신호를 전송할 필요성을 그 동안 관통구 슬립 링에서 만납니다. 비 시리즈 이점 : 독립적 디자인 특허, 비용 효율적, 하이 데이터 전송 속도와 안정적인 성능. 접촉 물질은 귀금속 + 하드골드 도금의 기술을 채택하고 강하게 저항하게 되고 항 산화 샤트레크테르가 직장 생활을 오랫동안 보증합니다.

bm099 시리즈 슬립 링의 특징

이 단단한 비통과 구멍 전도성 슬립 링은 99 밀리미터의 외경과 120 루트의 회로의 최대수를 가지고 있습니다.

그것은 오류 없이 고속 데이터를 전송할 수 있고, 안정하게 RS-232, RS-485, RS-422, VGA, 기타 등등과 같은 다양한 신호를 전송할 수 있습니다. 게다가 그것은 또한 안정하게 프로피버스, 론웍, 캔뷔스, 디바이스넷, 콘트롤넷과 같은 다양한 버스 신호를 전할 수 있고, USB, HDMI, 기가비트 이더넷, 광섬유, VGA, DVI, 동축 고주파 주파수 (고주파), 기타 등등과 같은 신호를 섞고 전할 수 있습니다.

게다가, 이 전도성 슬립 링은 또한 안정하게 이더넷 (10M / 100M / 1000M 베이스 티) 데이터를 전송할 수 있습니다.

그것은 기계와 로봇, 자동화 장비, 의료 설비, 산업 통제 장치, 무대 조명 장비, 장난감 애니메이션 기계와 다른 분야를 패키징하는 것을 포함하여, 다양한 적용을 가지고 있습니다.

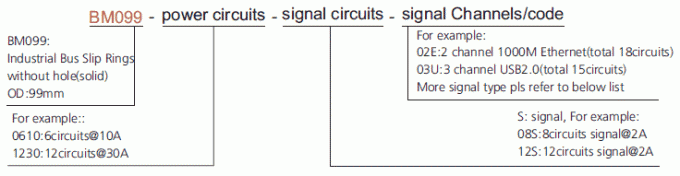

부품 호기 기술

시그널 타입의 코드 목록

Ｆ - 100M 이더넷 (10, 100 베이스 티 이더넷) - RJ45 (4circuits)

Ｅ - 1000M 이더넷 (1000 베이스 티 이더넷) - RJ45 (9circuits)

Ｐ - 프로피버스 (프로피버스 - 4-핀 디-서브) (4circuits)

Ｃ - 캔뷔스 (캔뷔스 - 4-핀 디-서브) (4circuits)

Ｄ - 디바이스 네트 - 5번 핀 미세 변화 (5 회로)

Ｔ - 제어망 - 75 Ω BNC (4circuits)

Ｖ - VGA (9circuits)

Ｈ - HDMI (19circuits)

Ｕ - USB 2.0 (5circuits)

큐 - 동축 신호 (코엑스 - 75 Ω BNC) (2circuits)

Ｒ - RS485 (3circuits)

R1 - RS422(5circuits)

R2 - RS232(10circuits)

비 - 서보 모터 부호기 신호(8circuits)

E1 - 산업용 이더넷 (9circuits)

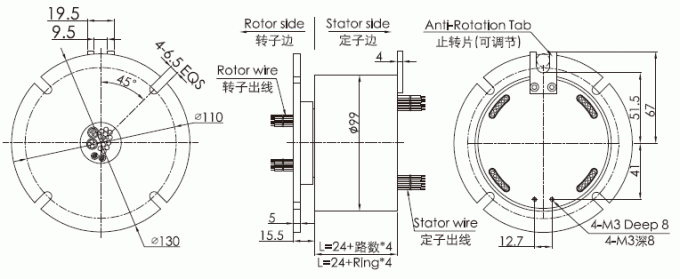

bm099 시리즈 슬립 링을 그린 그림
