원래 장소:
중국
브랜드 이름:
senring
인증:
CE, ISO9001
모델 번호:
3001004
연락주세요

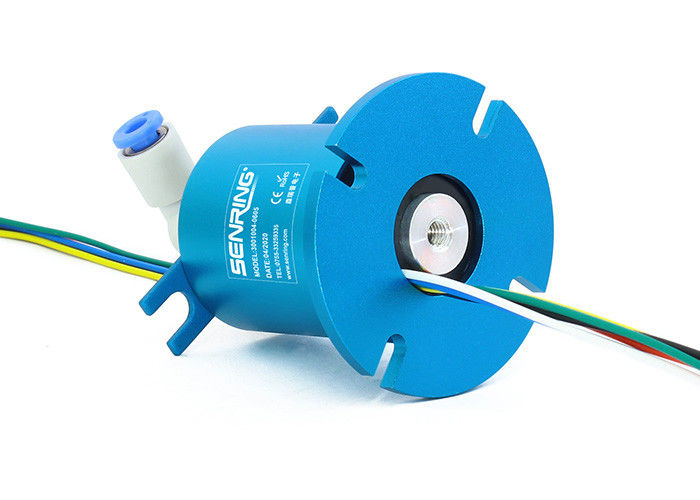

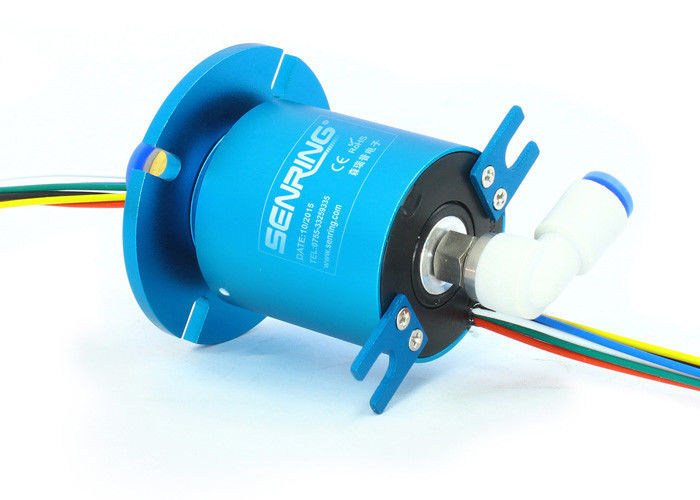

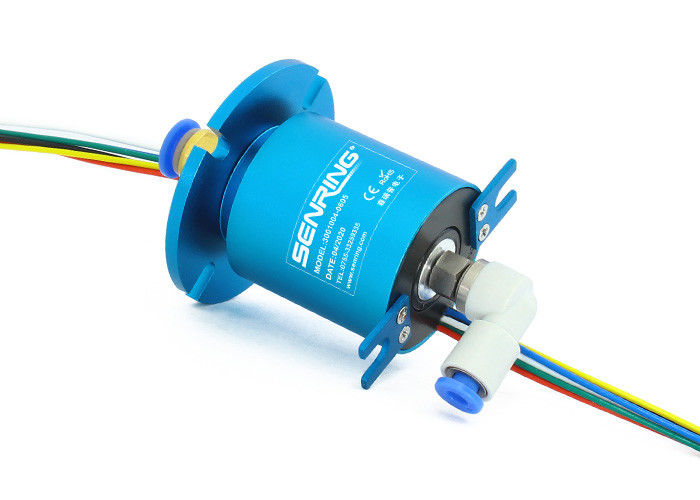

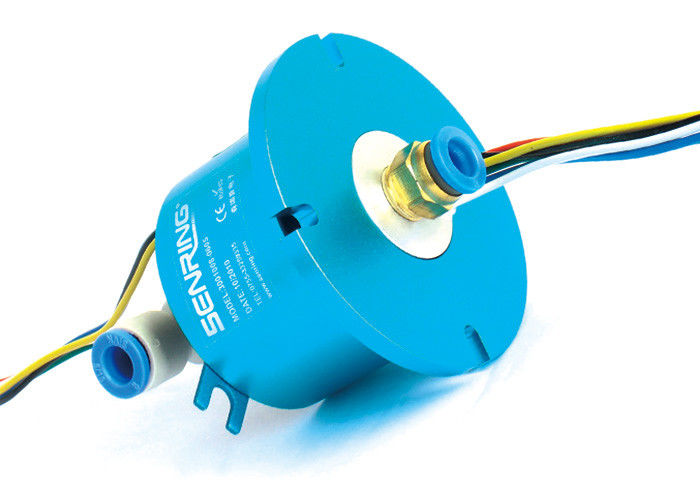

M5 한 통과 공기 회전식 유니언 지지는 혼합된 힘과 신호를 전합니다
3001004 공기 회전식 유니언에 대한 기술
센링 3001 공기 회전식 결합은 압축된 공기와 증기와 진공과 같은 다양한 가스 언론을 전하기 위해 360 도 회전시킬 수 있는 단일 통과 회전식 결합입니다. 그것은 4 밀리미터, 6 밀리미터, 8 밀리미터, 10 밀리미터와 12 밀리미터의 다수 가스도관을 지원합니다. 3001 시리즈 공기 회전식 결합은 또한 또한 가스를 전할 뿐만 아니라, 혼합될 수 있는 전기적 회전식 결합 시리즈를 포함하고 2A에서 800A의 범위인 다양한 전류를 전합니다. 그것은 작은 사이즈와 경량과 저토크라는 유리한 입장에 있습니다.
로터리 유니온은 공기, 가스와 진공 사용을 위해 설계되고, 수많은 자동화와 로봇 출원에 이상적입니다.경량으로, 소형 로터리 유니온은 동시에 있는 다른 매체의 종류를 이동시킬 수 있는 모든 알루미늄 불순물 건설과 두 독립적 흐름 이동로를 특징으로 합니다. 스테인레스 강 모델들은 물 또는 부식성 매체 전달을 요구하는 적용에 대한 용도로 부식을 방지할 수 있습니다. 모델들은 급증을 위한 선택적 샤프트 O-링 전면 밀봉 패킹마개가 인터페이스에 연합을 탑재하면서 또한 이용 가능합니다.
3001004 공기 회전식 유니언의 특징
1. 이것은 35 밀리미터의 외경과 단일 통과 공기 회전식 결합이고 M5 스레드입니다.
2. 그것은 4 밀리미터와 6 밀리미터의 파이프 직경을 지원하고, 전선과 신호라인, 이더넷, 공업 버스, 제어 라인, 솔레노이드와 감지 라인을 섞을 수 있습니다.
3. 그것은 표준 후란지를 통해 설치되고, 또한 원축으로 주문 제작될 수 있습니다.
4. 압축된 공기, 수소, 질소, 화학적 혼합물, 증기, 냉각수, 뜨거운 물, 뜨거운 오일, 석유, 황산,와 음료를 포함하여 그것은 다양한 언론을 전할 수 있습니다.
3001004 공기 회전식 유니언의 기술 명세서
| 도입(가스) | 1 도입 |
| 관경 | 4 밀리미터 파이프, M5 공항 |
| 기계적 데이터 | |
| 투기. | 자료 |
| 직장 생활 | 0는 레프를 위해 (근무 조건에 의존합니다) |
| 맥스. 동작속도 | 250RPM 콘티누스리, 간헐적으로 1000RPM |
| 일하는 임시. | -30' C~80' Ｃ |
| 작업 습도 | 0~85% RH |
| 접촉 마테리아 | 귀금속 |
| 하우징 소재 | 알루미늄 합금 |
| IP은 등급입니다 | IP51 |
| 맥스. 작동 압력 |
진공인 양의 압력 10Mpa 10Mpa : -90kPa | |
| 토크 | <0> | |
| 전기적 데이터 | ||
| 투기. | 자료 | |
| 힘 | 신호 | |
| 전압 범위 | 0~440VAC/VDC | 0~440VAC/VDC |
| 용해 상태 저항 | <500m> | <500m> |
| 와이어 투기를 이끄세요. | AWG17# 은 도금한 테프론 재질 와이어 | AWG22# 은 도금한 테프론 재질 와이어 |
| 각선 길이 | 표준 200 밀리미터 (맞춤화될 수 있습니다) | |
| 용해 상태 저항 | 500VAC@50Hz,6s | |
| 전기적 잡음 | <0> | |

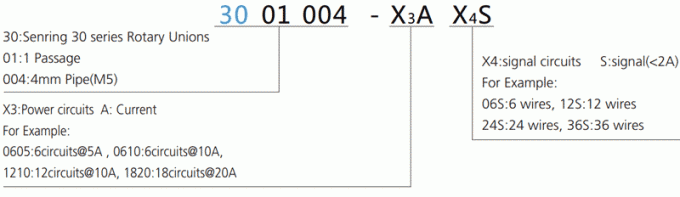

부품 호기 기술

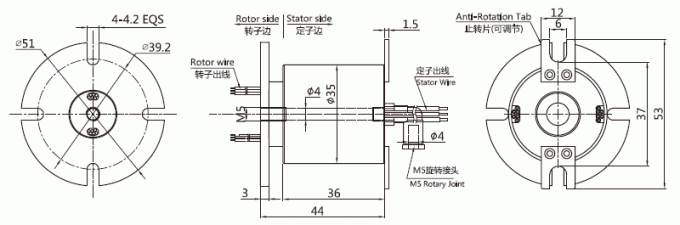

그림
표준 모델 목록
| 모델 목록 | 도입(가스) | 전원 회로(10A) | 신호 회로(2A) | 길이 L(mm) |
| 3001004-06S | 1 도입 | 0 | 6 | 36 |
| 3001004-08S | 1 도입 | 0 | 8 | 36 |
| 3001004-0610 | 1 도입 | 6 | 0 | 36 |
| 3001004-12S | 1 도입 | 0 | 12 | 36 |
