원래 장소:
중국
브랜드 이름:
senring
인증:
CE, ISO9001
모델 번호:
3001008
연락주세요

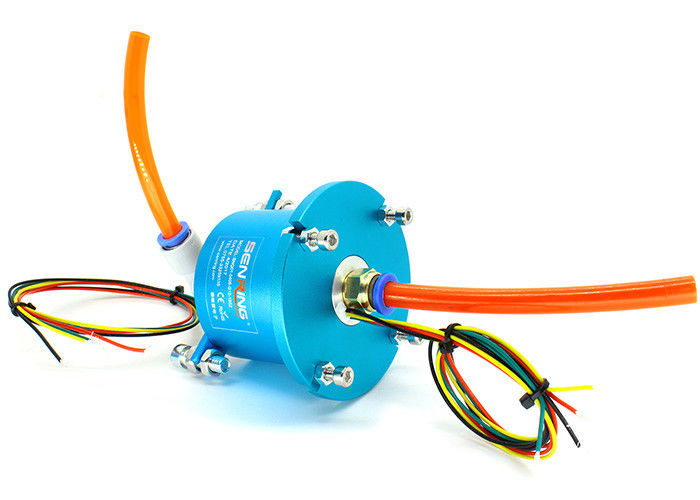

플랜지 마운팅과의 공기 회전식 유니언은 원축 장착으로 주문 제작될 수 있습니다
3001008 공기 회전식 유니언에 대한 기술
센링 3001 공기 회전식 결합은 압축된 공기와 증기와 진공과 같은 다양한 가스 언론을 전하기 위해 360 도 회전시킬 수 있는 단일 통과 회전식 결합입니다. 그것은 4 밀리미터, 6 밀리미터, 8 밀리미터, 10 밀리미터와 12 밀리미터의 다수 가스도관을 지원합니다. 3001 시리즈 공기 회전식 결합은 또한 또한 가스를 전할 뿐만 아니라, 혼합될 수 있는 전기적 회전식 결합 시리즈를 포함하고 2A에서 800A의 범위인 다양한 전류를 전합니다. 3001008 일련 로터리관 관절은 작은 사이즈와 경량과 저토크라는 유리한 입장에 있습니다.
3001008 공기 회전식 유니언의 특징
1. 이것은 가스와 송전을 위해 1 주입구와 1 수단과 단일 통과 회전식 결합입니다.
2. 그것은 G1/4 " 맞춤을 가지고 있고, 6-10mm의 파이프 직경을 지원합니다.
3. 그것은 전선, 신호라인, 공업 버스, 제어 라인과 감지 라인을 섞을 수 있습니다.
4. 그것은 표준 후란지를 통해 설치되고, 또한 원축으로 주문 제작될 수 있습니다.
5. 압축된 공기, 질소, 화학적 혼합물, 증기, 냉각수, 뜨거운 물과 뜨거운 오일을 포함하여 그것은 다양한 언론을 전할 수 있습니다.
3001008 공기 회전식 유니언의 기술 명세서
| 도입(가스) | 1 도입 |
| 관경 | 8 밀리미터 파이프, G1/4 " 공항 |
| 기계적 데이터 | |
| 투기. | 자료 |
| 직장 생활 | 0는 레프를 위해 (근무 조건에 의존합니다) |
| 맥스. 동작속도 | 250RPM 콘티누스리, 간헐적으로 1000RPM |
| 일하는 임시. | -30' C~80' Ｃ |
| 작업 습도 | 0~85% RH |
| 접촉 마테리아 | 귀금속 |
| 하우징 소재 | 알루미늄 합금 |
| IP은 등급입니다 | IP51 |
| 맥스. 작동 압력 |
양의 압력 10Mpa, 진공 -90kPa | |
| 토크 | 0.2N.m | |
| 전기적 데이터 | ||
| 투기. | 자료 | |
| 힘 | 신호 | |
| 전압 범위 | 0~440VAC/VDC | 0~440VAC/VDC |
| 용해 상태 저항 | <500m> | <500m> |
| 와이어 투기를 이끄세요. | AWG17# 은 도금한 테프론 재질 와이어 | AWG22# 은 도금한 테프론 재질 와이어 |
| 각선 길이 | 표준 200 밀리미터 (맞춤화될 수 있습니다) | |
| 용해 상태 저항 | 500VAC@50Hz,6s | |
| 전기적 잡음 | <0> | |

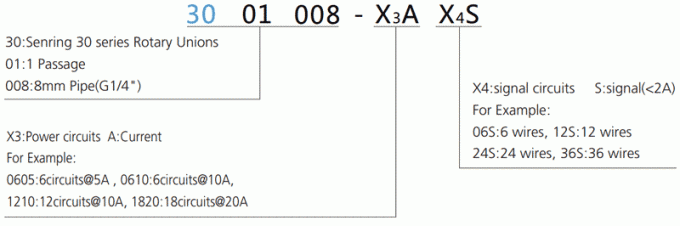

부품 호기 기술

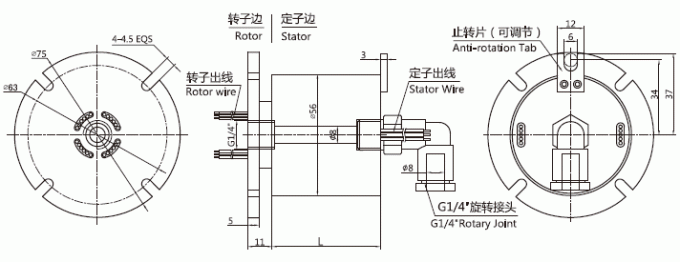

그림
표준 모델 목록
| 모델 목록 | 도입(가스) | 전원 회로(10A) | 신호 회로(2A) | 길이 L(mm) |
| 3001008-02S | 1 도입 | 0 | 2 | 34 |
| 3001008-0210 | 1 도입 | 2 | 0 | 34 |
| 3001008-03S | 1 도입 | 0 | 3 | 34 |
| 3001008-0310 | 1 도입 | 3 | 0 | 34 |
| 3001008-06 | 1 도입 | 0 | 6 | 34 |
| 3001008-0210-04S | 1 도입 | 2 | 4 | 34 |
| 3001008-0410-02S | 1 도입 | 4 | 2 | 34 |
| 3001008-0610 | 1 도입 | 6 | 0 | 34 |
| 3001008-12S | 1 도입 | 0 | 12 | 52 |
| 3001008-0210-10S | 1 도입 | 2 | 10 | 52 |
| 3001008-0310-09S | 1 도입 | 3 | 9 | 52 |
|
3001008-0410-08S
|
1 도입 | 4 | 8 | 52 |
| 3001008-0610-06S | 1 도입 | 6 | 6 | 52 |
| 3001008-0810-04S | 1 도입 | 8 | 4 | 52 |
| 3001008-1010-02S | 1 도입 | 10 | 2 | 52 |
| 3001008-1210 | 1 도입 | 12 | 0 | 52 |
그림
표준 모델 목록
| 모델 목록 | 도입(가스) | 전원 회로(10A) | 신호 회로(2A) | 길이 L(mm) |
|
3001008-1210-06S
|
1 도입 | 12 | 6 | 71.5 |
|
3001008-1410-04S
|
1 도입 | 14 | 4 | 71.5 |
|
3001008-1610-02S
|
1 도입 | 16 | 2 | 71.5 |
|
3001008-18S
|
1 도입 | 0 | 18 | 71.5 |
|
3001008-0210-16S
|
1 도입 | 2 | 16 | 71.5 |
|
3001008-0410-14S
|
1 도입 | 4 | 14 | 71.5 |
|
3001008-0610-12S
|
1 도입 | 6 | 12 | 71.5 |
|
3001008-0810-10S
|
1 도입 | 8 | 10 | 71.5 |
|
3001008-1010-08S
|
1 도입 | 10 | 8 | 71.5 |
| 3001008-24S | 1 도입 | 0 | 24 | 88.5 |
| 3001008-0410-20S | 1 도입 | 4 | 20 | 88.5 |
| 3001008-0610-18S | 1 도입 | 6 | 18 | 88.5 |
| 3001008-1210-12S | 1 도입 | 12 | 12 | 88.5 |
| 3001008-1810-06S | 1 도입 | 18 | 6 | 88.5 |
| 3001008-2410 | 1 도입 | 24 | 0 | 88.5 |
| 3001008-30S | 1 도입 | 0 | 30 | 105 |
| 3001008-0210-28S | 1 도입 | 2 | 28 | 105 |
| 3001008-0410-26S | 1 도입 | 4 | 26 | 105 |
| 3001008-0610-24S | 1 도입 | 6 | 24 | 105 |
|
3001008-1210-18S
|
1 도입 | 12 | 18 | 105 |
|
3001008-36S
|
1 도입 | 0 | 36 | 122 |
|
3001008-0410-32S
|
1 도입 | 4 | 32 | 122 |
|
3001008-0610-30S
|
1 도입 | 6 | 30 | 122 |
|
3001008-42S
|
1 도입 | 0 | 42 | 139 |
|
3001008-0410-38S
|
1 도입 | 4 | 38 | 139 |
|
3001008-48S
|
1 도입 | 0 | 48 | 156 |
|
3001008-56S
|
1 도입 | 0 | 56 | 178 |
|
3001008-72S
|
1 도입 | 0 | 72 | 223 |
공기 / 수력 회전 시추 노조는 회전 장치를 위해 설계되고 그것이 다중 통행 기압과 유동적인 매체에게 안전하고 안정적 하이브리드 전송을 제공할 수 있습니다. 모듈 설계로, 그것은 더 안정적이고 믿을 만합니다. 관통 보어 디자인으로, 그것은 전선을 통과하거나 기타 장치를 통과할 수 있습니다.
