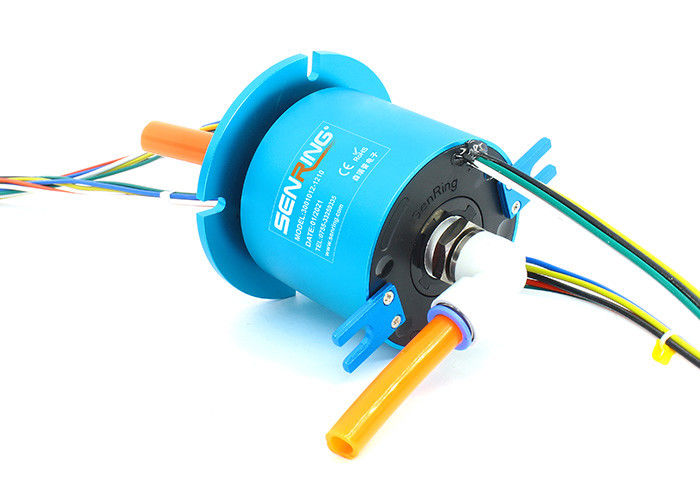

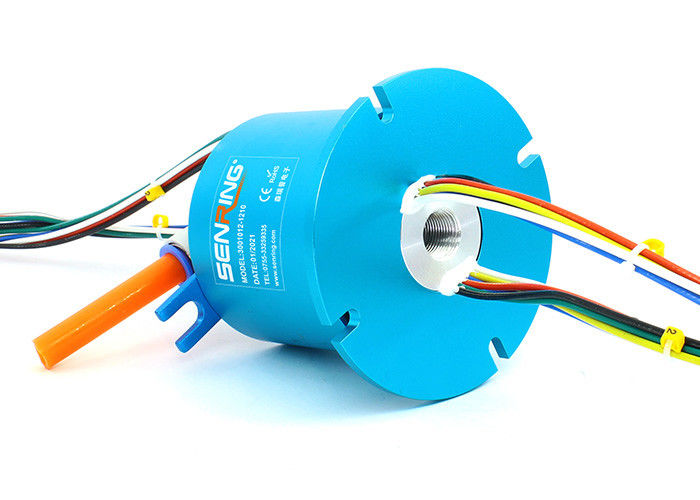

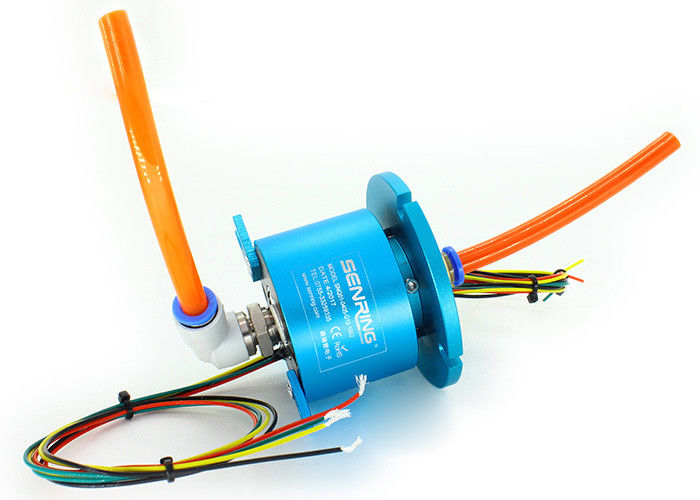

1 Passage+12 회로 2A 슬립 링과의 공기 회전식 유니언
3001012 공기 회전식 유니언에 대한 기술
센링 3001 공기 회전식 결합은 압축된 공기와 증기와 진공과 같은 다양한 가스 언론을 전하기 위해 360 도 회전시킬 수 있는 단일 통과 전기적 통합된 슬립 링입니다. 그것은 4 밀리미터, 6 밀리미터, 8 밀리미터, 10 밀리미터와 12 밀리미터의 다수 가스도관을 지원합니다. 3001 시리즈 단일 통과 360 도 회전식 에어 조인트는 또한 가스를 전할 뿐만 아니라, 2A에서 800A의 범위인 다양한 경향을 섞고 전할 수 있습니다. 그것은 작은 사이즈와 경량과 저토크라는 유리한 입장에 있습니다.
3001012 공기 회전식 유니언의 특징
1. 지원은 USB, HDMI, 1000M 이더넷, VGA, DVI, 동축 RF (고주파), 서보 모터 신호, 공업 버스 슬립 링, 기타 등등과 같은 혼합된 전기와 신호를 전합니다 ;
2. 360은' 압축된 공기, 스팀, 진공, 음압, 양의 압력을 전합니다... 기타 등등.
3. 맥스. 압력(들) :10Mpa (진공 : -1.5kPa, 더 높은 압력은 맞춤화될 수 있습니다) ;
4. 플랜지 마운팅과 표준 버전이 원축 장착으로 주문 제작될 수 있습니다 ;
5. 10~12mm 파이프를 위한 1 G3/8 " 공항을 지원하세요 ;
3001012 공기 회전식 유니언의 기술 명세서
| 도입(가스) | 1 도입 |
| 관경 | 12 밀리미터 파이프, G3/8 " 공항 |
| 기계적 데이터 | |
| 투기. | 자료 |
| 직장 생활 | 0는 레프를 위해 (근무 조건에 의존합니다) |
| 맥스. 동작속도 | 250RPM 콘티누스리, 간헐적으로 1000RPM |
| 일하는 임시. | -30' C~80' Ｃ |
| 작업 습도 | 0~85% RH |
| 접촉 마테리아 | 귀금속 |
| 하우징 소재 | 알루미늄 합금 |
| IP은 등급입니다 | IP51 |
| 맥스. 작동 압력 |
양의 압력 10Mpa, 진공 -90kPa | |
| 토크 | 0.2N.m | |
| 전기적 데이터 | ||
| 투기. | 자료 | |
| 힘 | 신호 | |
| 전압 범위 | 0~440VAC/VDC | 0~440VAC/VDC |
| 용해 상태 저항 | <500m> | <500m> |
| 와이어 투기를 이끄세요. | AWG17# 은 도금한 테프론 재질 와이어 | AWG22# 은 도금한 테프론 재질 와이어 |
| 각선 길이 | 표준 250 밀리미터 (맞춤화될 수 있습니다) | |
| 용해 상태 저항 | 500VAC@50Hz,6s | |
| 전기적 잡음 | <0> | |
부품 호기 기술
그림
표준 모델 목록
| 모델 목록 | 도입(가스) | 전원 회로(10A) | 신호 회로(2A) | 길이 L(mm) |
| 3001012-02S | 1 도입 | 0 | 2 | 32 |
| 3001012-0210 | 1 도입 | 2 | 0 | 32 |
| 3001012-03S | 1 도입 | 0 | 3 | 36 |
| 3001012-0310 | 1 도입 | 3 | 0 | 36 |
| 3001012-06S | 1 도입 | 0 | 6 | 46 |
| 3001012-0210-04S | 1 도입 | 2 | 4 | 46 |
| 3001012-0410-02S | 1 도입 | 4 | 2 | 46 |
| 3001012-0610 | 1 도입 | 6 | 0 | 46 |
| 3001012-12S | 1 도입 | 0 | 12 | 68 |
| 3001012-0210-10S | 1 도입 | 2 | 10 | 68 |
| 3001012-0310-09S | 1 도입 | 3 | 9 | 68 |
| 3001012-0610-06S | 1 도입 | 6 | 6 | 68 |
| 3001012-0810-04S | 1 도입 | 8 | 4 | 68 |
| 3001012-1010-02S | 1 도입 | 10 | 2 | 72 |
| 3001012-1210 | 1 도입 | 12 | 0 | 72 |
| 3001012-18S | 1 도입 | 0 | 18 | 96 |
| 3001012-0210-16S | 1 도입 | 2 | 16 | 96 |
| 3001012-0410-14S | 1 도입 | 4 | 14 | 96 |
| 3001012-0610-12S | 1 도입 | 6 | 12 | 96 |
| 3001012-0810-10S | 1 도입 | 8 | 10 | 96 |
| 3001012-1010-08S | 1 도입 | 10 | 8 | 96 |
| 3001012-1210-06S | 1 도입 | 12 | 6 | 96 |
| 3001012-1410-04S | 1 도입 | 14 | 4 | 96 |
| 3001012-1610-02S | 1 도입 | 16 | 2 | 96 |
| 3001012-24S | 1 도입 | 0 | 24 | 120 |
| 3001012-0410-20S | 1 도입 | 4 | 20 | 120 |
| 3001012-0610-18S | 1 도입 | 6 | 18 | 120 |
| 3001012-1210-12S | 1 도입 | 12 | 12 | 120 |
| 3001012-1810-06S | 1 도입 | 18 | 6 | 120 |
| 3001012-2410 | 1 도입 | 24 | 0 | 120 |
| 3001012-30S | 1 도입 | 0 | 30 | 144 |
| 3001012-0610-24S | 1 도입 | 6 | 24 | 144 |
| 3001012-1210-18S | 1 도입 | 12 | 18 | 144 |
| 3001012-1810-12S | 1 도입 | 18 | 12 | 144 |
| 3001012-2410-06S | 1 도입 | 24 | 6 | 144 |
| 3001012-3010 | 1 도입 | 30 | 0 | 144 |
| 3001012-36S | 1 도입 | 0 | 36 | 168 |
| 3001012-0610-30S | 1 도입 | 6 | 30 | 168 |
| 3001012-1210-24S | 1 도입 | 12 | 24 | 168 |
| 3001012-3610 | 1 도입 | 36 | 0 | 168 |
| 3001012-42S | 1 도입 | 0 | 42 | 192 |
| 3001012-0610-36S | 1 도입 | 6 | 36 | 192 |
| 3001012-1210-30S | 1 도입 | 12 | 30 | 192 |
| 3001012-48S | 1 도입 | 0 | 48 | 216 |
| 3001012-0610-42S | 1 도입 | 6 | 42 | 216 |
| 3001012-1010-38S | 1 도입 | 10 | 38 | 216 |
| 3001012-1210-36S | 1 도입 | 12 | 36 | 216 |
| 3001012-1810-30S | 1 도입 | 18 | 30 | 216 |
| 3001012-2410-24S | 1 도입 | 24 | 24 | 216 |
| 3001012-60S | 1 도입 | 0 | 60 | 264 |
| 3001012-0610-54S | 1 도입 | 6 | 54 | 264 |
| 3001012-1010-50S | 1 도입 | 10 | 50 | 264 |
| 3001012-72S | 1 도입 | 0 | 72 | 312 |
| 3001012-96S | 1 도입 | 0 | 96 | 408 |
세계적인 것을 위한 시스템 솔루션을 제공하면서, 센링 일반적 슬립 링 모델들은 다수의 애플리케이션과 장비에 적용됩니다.
그것은 풍력, 컨트롤러와 산업적 턴테이블, 로봇, 공학 기계, 모르니터링 CCTV 비디오, 의학 장비, 군용 레이더와 기타를 포함합니다...
