원래 장소:
중국
브랜드 이름:
senring
인증:
CE, ISO9001
모델 번호:
3002004
연락주세요

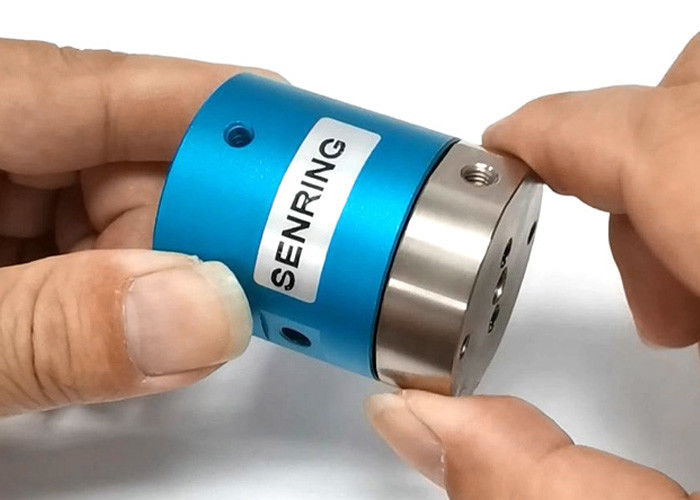

4 밀리미터 파이프를 위한 M5 2 도입 Pnuematic/+Electric 하이브리드리 로터리 유니온

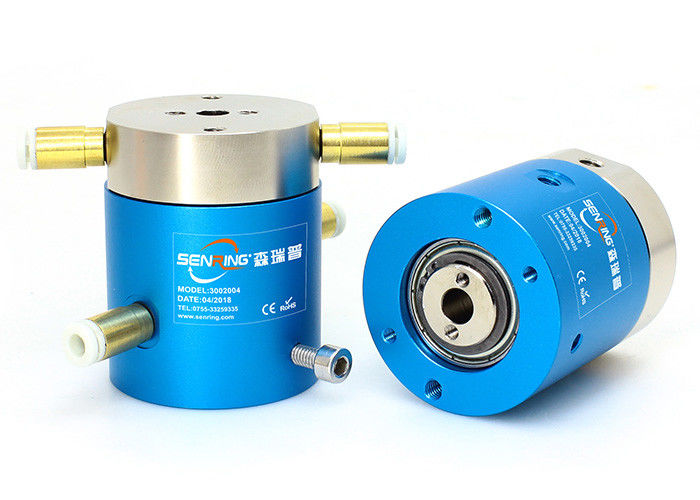

3002004 공기 회전식 유니언에 대한 기술

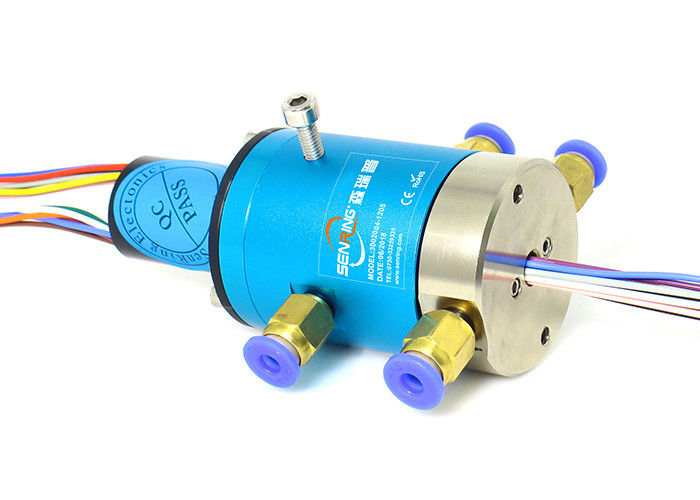

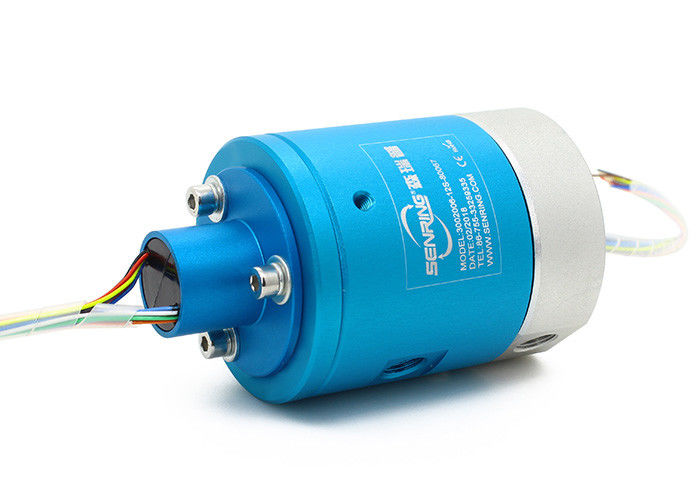

공기인 센링 3002 일련과 전기 슬립 링은 압축된 공기, 증기, 진공이고 다른 가스 미디어의 2개 채널을 전하기 위해 360 도 회전시킬 수 있는 이중 채널 회전식 결합입니다. 그것은 4 밀리미터, 6 밀리미터, 8 밀리미터, 10 밀리미터와 12 밀리미터를 포함하여 기송관의 다양한 크기를 지원합니다. 3002 시리즈 회전식 전기 슬립 링은 또한 가스를 전할 뿐만 아니라, 2A부터 800A까지 다양한 전류를 섞고 전할 수 있습니다.
장점 :
1. 스몰 사이즈입니다. ;
2. 경량 ;
3. 작은 토크 ;
4. 서로를 방해하지 않는 다수 가스 채널.
3002004 공기 회전식 유니언의 특징
1. 지원은 USB, HDMI, 1000M 이더넷, VGA, DVI, 동축 RF (고주파), 서보 모터 신호, 공업 버스 슬립 링, 기타 등등과 같은 혼합된 전기와 신호를 전합니다 ;
2. 360은' 압축된 공기, 스팀, 진공, 음압, 양의 압력을 전합니다... 기타 등등.
3. 맥스. 압력(들) :1Mpa (진공 : -1.5kPa, 더 높은 압력은 맞춤화될 수 있습니다) ;
4. 4 밀리미터 파이프를 위한 2곳 M5 공항을 지원하세요 ;
3002004 공기 회전식 유니언의 기술 명세서
| 도입(가스) | 2 도입 |
| 관경 | 4 밀리미터 파이프, M5 공항 |
| 기계적 데이터 | |
| 투기. | 자료 |
| 직장 생활 | 0는 레프를 위해 (근무 조건에 의존합니다) |
| 맥스. 동작속도 | 250RPM 콘티누스리, 간헐적으로 1000RPM |
| 일하는 임시. | -30' C~80' Ｃ |
| 작업 습도 | 0~85% RH |
| 접촉 마테리아 | 귀금속 |
| 하우징 소재 | 알루미늄 합금 |
| IP은 등급입니다 | IP51 |
| 맥스. 작동 압력 |
양의 압력 1Mpa, 진공 -90kPa | |
| 토크 | <0> | |
| 전기적 데이터 | ||
| 투기. | 자료 | |
| 힘 | 신호 | |
| 전압 범위 | 0~240VAC/VDC | 0~240VAC/VDC |
| 용해 상태 저항 | <500m> | <500m> |
| 와이어 투기를 이끄세요. | AWG26# 은 도금한 테프론 재질 와이어 | AWG26# 은 도금한 테프론 재질 와이어 |
| 각선 길이 | 표준 250 밀리미터 (맞춤화될 수 있습니다) | |
| 용해 상태 저항 | 500VAC@50Hz,6s | |
| 전기적 잡음 | <0> | |

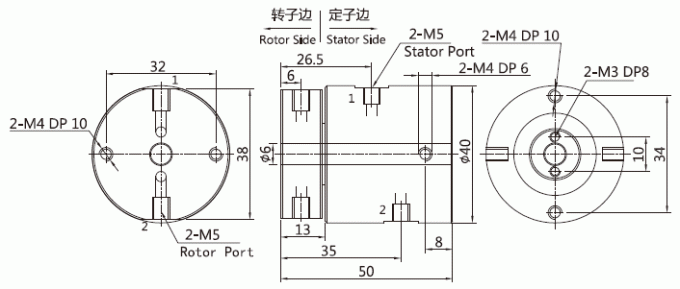

부품 호기 기술
그림
표준 모델 목록
| 모델 | 도입(가스) | 포트의 크기 | 관경 |
| 3002004 | 2 도입 | M5 | 4~6mm |
| 모델 | 도입(가스) | 포트의 크기 | 관경 | 신호 회로(2A) | 길이 L(mm) |
| 3002004-06S | 2 도입 | M5 | 4~6mm | 6 | 14 |
| 3002004-12S | 2 도입 | M5 | 4~6mm | 12 | 21 |
| 3002004-24S | 2 도입 | M5 | 4~6mm | 24 | 35 |
| 3002004-36S | 2 도입 | M5 | 4~6mm | 36 | 52 |
고주파 회전식 결합은 또한 고주파 슬립 링으로 불릴 수 있습니다. 이런 종류의 회전식 결합은 전송 또는 전기 접속의 전선을 깨는 것 더 케이블 또는 기구에 설치한 요소를 있을 수 있습니다.
만약 당신이 특별한 주문 제작된 요구를 가지고 있다면, 우리의 판매 담당 기술자가 당신에 대한 가장 적당한 제품에게 당신을 위해 참조 사항을 달기를 권고할 수 있도록 우리와 협의하여 주세요.
