원래 장소:
중국
브랜드 이름:
senring
인증:
CE, ISO9001
모델 번호:
HF0150-12
연락주세요

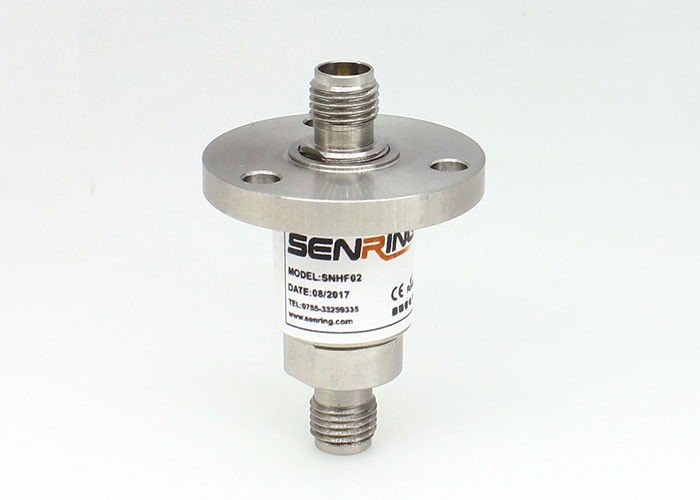

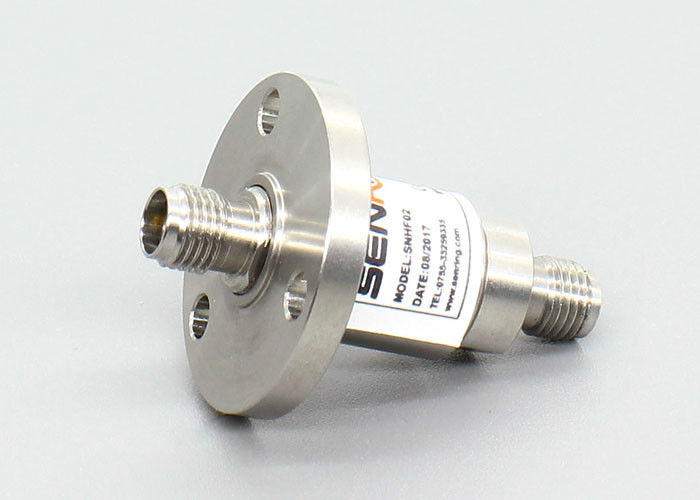

아날로그와 디지털 신호의 전송을 위한 신호 채널 50GHz Rf 회전식 결합 슬립 링
HF0150-12 고주파 회전식 결합에 대한 기술
센링 HF0150-12 시리즈 무선주파수 회전식 결합은 신호 채널 (RF) 고주파 슬립 링, 주파수 DC~50GHz,2.4(K)-F 연결기, 작업 속도 100RPM입니다. HF0150-12는 아날로그를 전송하여 사용되고 디지털 신호, 무선 주파수 채널이 전력 / 신호를 결합시키기 위해 맞춤화될 수 있습니다.
HF0150-12 고주파 회전식 결합의 특징
1. 그것은 (동축 RF가) 에러 없이 신호를 보내는 고속과 고주파를 전할 수 있습니다 ;
2. 50GHz 고주파 (동축 RF) 전송에 대한 DC의 1개 채널을 지원합니다 ;
3. 우수한 삽입 손실과 전압 정재파비를 가지고 있습니다 ;
4. 위성 안테나, 차량 답재 장치, 레이더, 마이크로파 안테나 테스트 벤치와 다른 현장에 적합합니다.
HF0150-12 고주파 회전식 결합의 기술 명세서
| 접속구의 형태 | 2.4 밀리미터 Female-2.4mm 여성(50Ω) |
| 주파수 | 50 기가헤르츠에 대한 DC |
| VSWR(최대) | 10 기가헤르츠에 대한 1.3@DC 26.5GHz에 대한 1.4@10 50GHz에 대한 1.7@26.5 |
| 전압 정재파비 변동(최대) | 26.5 기가헤르츠에 대한 0.05@ DC 0.2 26.5 내지 50 기가헤르츠에 |
| 최대 전원(최대) | 3000W |
| 회전하는 속도(최대) | 150RPM |
| 시작하는 토크(최대) | 0.5N.cm |
| 연결기 굴대 로드(최대) | ±0.1N |
| 온도 | -55 내지 +85C (워크 온도) -55 내지 +85C (저장 온도) |
| 습도 | 95% (작업 습도) 85% (저장 온도) |
| 방식 | 나는 타이핑합니다 |
| 단계 와우 (최대 수준) | 26.5 기가헤르츠에 대한 1' @DC 50 기가헤르츠에 대한 2' @26.5 |
| 삽입 손실 | DC에서 10 기가헤르츠에 있는 0.30 dB 26.5GHz에 대한 0.50 dB @10 50GHz에 대한 0.90 dB @26.5 |
| 삽입 손실 변동 | 0.1 dB |
| 평균 전원(최대) | 50 Ｗ @1 기가헤르츠 15 Ｗ @10GHz 5 Ｗ @26.5GHz 3W @50GHz |
| 직장 생활 | 레프를 위한 0 (근무 조건에 의존합니다) |
| 회전하는 토크(최대) | 0.5 N.cm |
| 연결기 광선 로드(최대) | ±0.1N |
| IP은 등급입니다 | IP 40 acc. EN 60529 |
| 절연재 | PTFE |

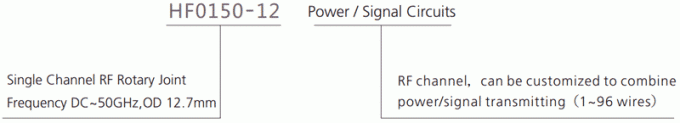

부품 호기 기술

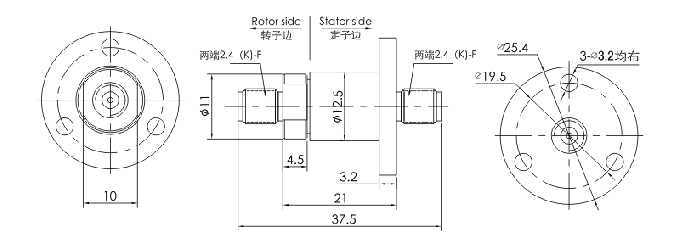

그림
FAQ :
Q1 : 기술 데이터가 우리의 주문 제작된 하락 환 모형에게 제공되어야 한 것.
한 : 만약 당신이 특별한 하락 환 모형을 특화하고 싶으면, 당신이 아래와 같이 세부사항을 알리는 것을 필요가 있습니다 :
1. 오페라트링 속도(RPM)
2. 설치의 타입
3. 외곽 라인 사이즈
4. 채널 (케이블 이외에 단일 와이어의 번)
5. 전원 링과 신호 링을 위한 정격 전압 & 전류
6. 신호는 타이핑하고, 관련되었습니다
(매우 중요한) 매개 변수
7. 온도 h.IP (밀봉 필요)을 운영하기
Q2 : 오랫동안 당신의 생산 리드 시간은 어떻습니까?
한 : 그것은 표준품을 위해 7일에서 15 일 필요하며, 단순한 맞춤 제작품을 위한 20 일에 10,
복잡한 맞춤 제작품을 위한 15 내지 40 일.
