원래 장소:
중국
브랜드 이름:
senring
인증:
CE, ISO9001
모델 번호:
HF0118-12
연락주세요

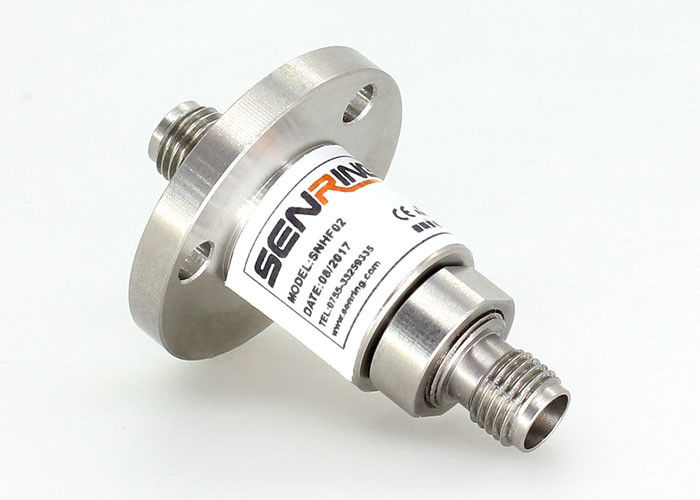

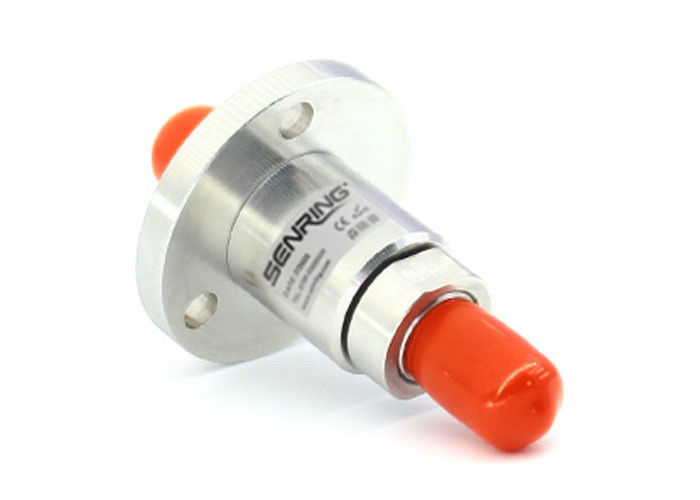

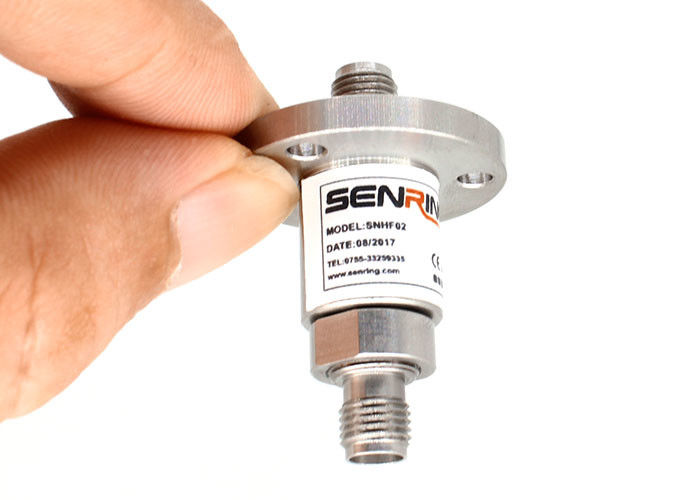

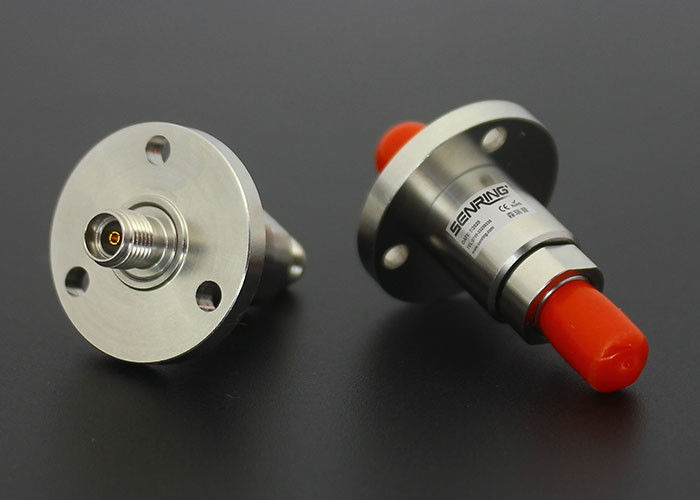

자동차 응용 이용을 위한 싱글 채널과 18개 기가헤르츠 고주파 회전식 결합 / 슬립 링

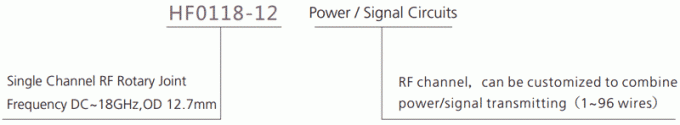

HF0118-12 고주파 회전식 결합에 대한 기술
SENRING HF0118-12 시리즈 동축 케이블 슬립 링은 1 채널 18GHz 무선주파수 회전식 결합 슬립 링, 주파수 DC~18GHz, SMA-K / SMA-K 연결기, 작업 속도 100RPM입니다. HF0118-12는 아날로그와 디지털 신호를 전송하여 사용됩니다.
HF0118-12 고주파 회전식 결합의 특징
1. 무선 주파수 채널 : 1개 채널 ;
2. 주파수 : DC~18GHz ;
3. 저삽입 손실과 전압 정재파비 ;
4. 위성 안테나, 배로 수송된, 차량, 레이더, 마이크로파 안테나 테스트 벤치를 위한 적용....기타 등등 ;;
5. 고주파 신호를 이동시키기 위해 360' 연속적인 회전 장치에 사용했습니다 ;
6. 일체형 구조체, 용이한 설치 ;
HF0118-12 고주파 회전식 결합의 기술 명세서
| 접속구의 형태 | SMA-K(50Ω) |
| 주파수 | 18 기가헤르츠에 대한 DC |
| VSWR(최대) | 10 기가헤르츠에 대한 1.3@DC 18 기가헤르츠에 대한 1.4@DC |
| 전압 정재파비 변동(최대) | 0.05 |
| 최대 전원(최대) | 3000W |
| 회전하는 속도(최대) | 250RPM |
| 시작하는 토크(최대) | 0.5N.cm |
| 연결기 굴대 로드(최대) | ±0.1N |
| 절연재 | PTFE |
| 온도 | -55 내지 +85C (워크 온도) -55 내지 +85C (저장 온도) |
| IP은 등급입니다 | IP 40 acc. EN 60529 |
| 방식 | 나는 타이핑합니다 |
| 단계 와우 (최대 수준) | 1' |
| 삽입 손실 | DC에서 10 기가헤르츠에 있는 0.25 dB 18 기가헤르츠에 대한 0.30 dB @10 |
| 삽입 손실 변동 | 0.05 dB |
| 평균 전원(최대) | 500 Ｗ @1 기가헤르츠 200 Ｗ @6GHz 100 Ｗ @12 기가헤르츠 30 Ｗ @18GHz |
| 직장 생활 | 0는 레프를 위해 (근무 조건에 의존합니다) |
| 회전하는 토크(최대) | 0.5 N.cm |
| 연결기 광선 로드(최대) | ±0.1N |
| 습도 | 95% (작업 습도) 85% (저장 습도) |
부품 호기 기술

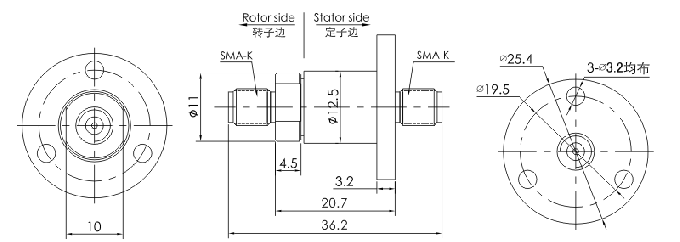

그림
