원래 장소:
중국
브랜드 이름:
senring
인증:
CE, ISO9001
모델 번호:
HF0218-64
연락주세요

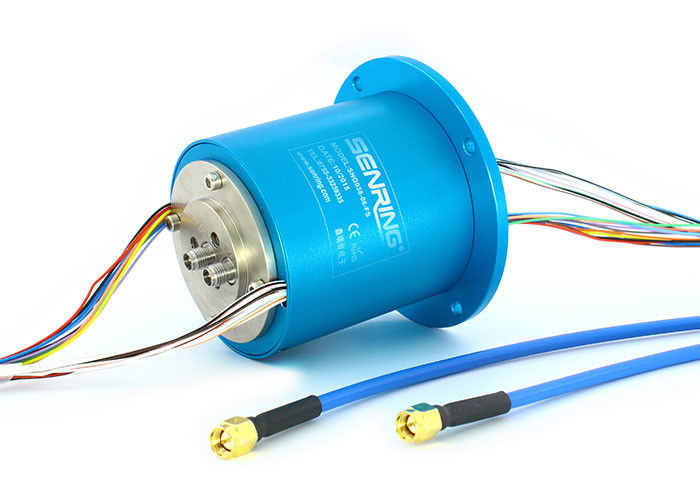

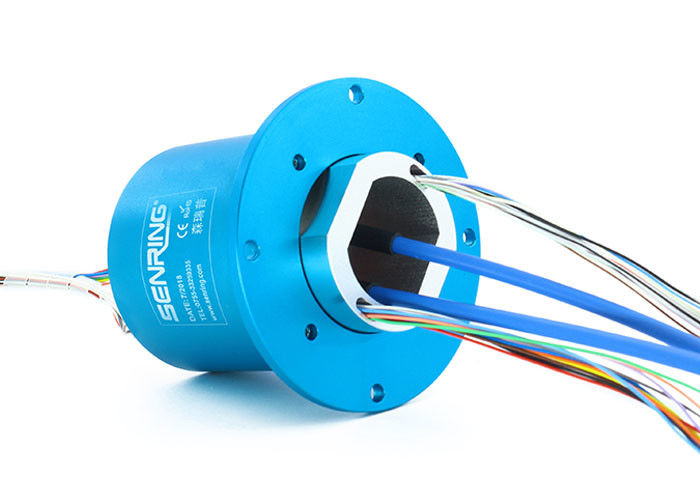

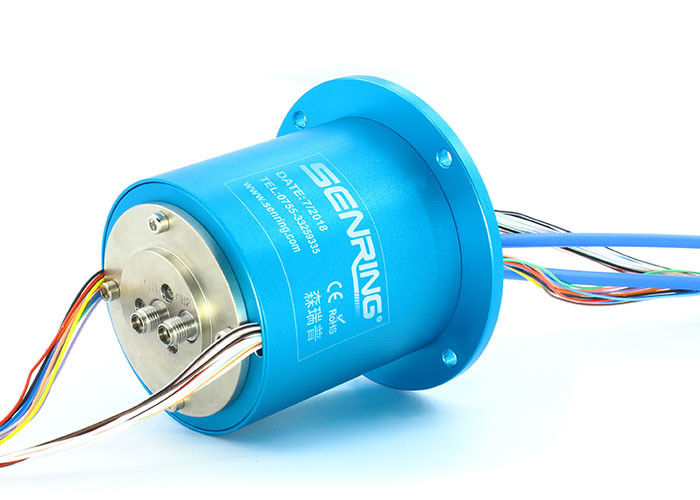

2 채널 18GHz 고주파 회전식 결합 슬립 링의 작은 사이즈와 저토크
HF0218-64 고주파 회전식 결합에 대한 기술
센링 HF0218-64 시리즈 고주파 회전식 결합은 18GHz에 대한 DC의 주파수 범위와 2채널 18GHz 고주파 회전식 결합입니다. 조인트 방식은 SMA-K / SMA-K를 사용하고, 60 분당 회전수의 최대 속도를 위해 설계됩니다. HF0218-64는 추가적 24개 전기적 슬립 링 채널로 HF0218-31을 기반으로 개발됩니다. 고속 시리얼 디지털 또는 아날로그 신호를 위한 전송 조건을 충족시키는 것은 특별히 개발된 제품입니다 (그리고 경향의 1 내지 24 채널의 전송을 요구합니다). 채무 불이행은 이 일련의 고주파 회전식 결합의 경향은 5A입니다. 만약 당신이 현재 경로를 증가시키거나 현재 크기를 바꿀 필요가 있거나, 기술 상담 또는 프리세일즈 협의 또는 용액 요청을 필요로 하면, 센링 기술 팀과 연락하세요.
HF0218-64 고주파 회전식 결합의 특징
1. 무선 주파수 채널 : 2개 채널, 신호 / 전력 채널 : 1~24 채널 ;
2. 주파수 : DC~18GHz+DC~4.5GHz ;
3. 저삽입 손실과 전압 정재파비 ;
4. 그것은 고주파 신호를 이동시키기 위해 360' 연속적인 회전 장치에서 사용됩니다 ;
5. 일체형 구조체, 용이한 설치 ;
애플리케이션 :
위성 안테나, 배로 수송된, 차량, 레이더, 마이크로파 안테나 테스트 벤치....기타 등등 ;
HF0218-64 고주파 회전식 결합의 기술 명세서
| 회전식 결합 Spec. | ||
| 채널 1 | 채널 2 | |
| 접속구의 형태 | SMA-K | SMA-K |
| 방식 | 나는 타이핑합니다 | 나는 타이핑합니다 |
| 주파수 | 18 기가헤르츠에 대한 DC | 4 기가헤르츠에 대한 DC |
| 최대 전원(최대) | 3000W | 3000W |
| 평균 전원(최대) | 18 기가헤르츠에 있는 50 Ｗ | 4 기가헤르츠에 있는 50 Ｗ |
| VSWR(최대) | 1.2 0 - 4 기가헤르츠에 1.5 4일부터 18일까지 기가헤르츠에 |
1.4 0 - 2 기가헤르츠에 2.5 2일부터 4일까지 기가헤르츠에 |
| 전압 정재파비 변동(최대) | 0.04 | 0.36 |
| 삽입 손실 | 0.08 4 기가헤르츠에 있는 dB 18 기가헤르츠에 있는 0.48 dB |
2 기가헤르츠에 있는 0.48 dB 4 기가헤르츠에 있는 0.98 dB |
| 삽입 손실 변동 | 0.05 dB | 0.25 dB |
| 단계 와우 (최대 수준) | 1 ' | 2 ' |
| 차단 | 60 dB | |
| 회전하는 속도(최대) | 60RPM |
| 시작하는 토크(최대) | 5N.cm |
| 온도 | -40 내지 +70C (워크 온도) |
| -50 내지 +70C (저장 온도) |
| 직장 생활 | 0는 레프를 위해 (근무 조건에 의존합니다) |
| 회전하는 토크(최대) | 5 n텀 |
| 습도 | 85% (작업 습도) |
| 95% (저장 습도) | |
| 절연재 | PTFE |
| IP은 등급입니다 | EN 60529 당 IP 60 |
| 기계적입니다 | |
| >Working 삶 | 0는 레프를 위해 (근무 조건에 의존합니다) |
| >Rotating은 속도가 납니다 | 250RPM |
| >Temperature | -30C~80C |
| 습도 | 0~85% RH |
| 접점 재료 | 금 금 |
| 하우징 소재 | 알루미늄 합금 |
| 토크 | 0.05N.m+0.01N.m/6 채널 |
| 전기적입니다 | ||
| >Spec. | >Power | >Signal |
| >Voltage는 이릅니다 | 0~440VAC/VDC | 0~240VAC/VDC |
| >Insolution 저항 | ≥300MΩ/300VDC | ≥300MΩ/300VDC |
| 와이어 투기를 이끄세요. | AWG#17 실버-플이티드 테프론 재질 와이어 | AWG#22 실버-플이티드 테프론 재질 와이어 |
| 각선 길이 | 표준 150 밀리미터 (맞춤화될 수 있습니다) | |
| 용해 상태 저항 | 300VAC@50Hz,60s | |
| 전기적 잡음 | < 0=""> | |
| IP은 등급입니다 | IP51 | |

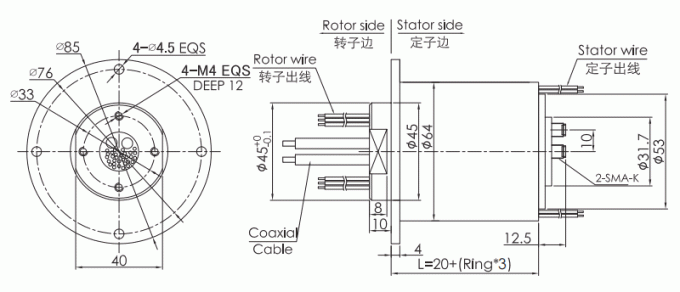

부품 호기 기술
그림

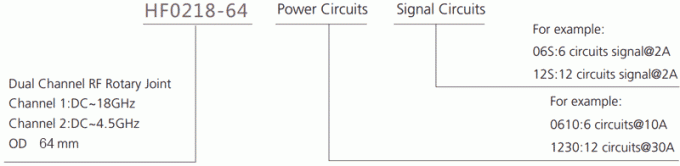

표준 모델 목록
| 모델 목록 | 무선 주파수 채널 | 주파수 | 아니오 순회합니다. (10A) | 아니오 순회합니다. (0~2A) | 길이 L(mm) |
| HF0218-64-0610 | 2개 채널 | DC~18GHz | 6개 채널 | 0 | 38 밀리미터 |
| HF0218-64-06S | 2개 채널 | DC~18GHz | 0 | 6개 채널 | 38 밀리미터 |
| HF0218-64-12S | 2개 채널 | DC~18GHz | 0 | 12개 채널 | 56 밀리미터 |
| HF0218-64-18S | 2개 채널 | DC~18GHz | 0 | 18개 채널 | 74 밀리미터 |
| HF0218-64-24S | 2개 채널 | DC~18GHz | 0 | 24개 채널 | 92 밀리미터 |
