원래 장소:
중국
브랜드 이름:
senring
인증:
CE, ISO9001
모델 번호:
O032-24
연락주세요

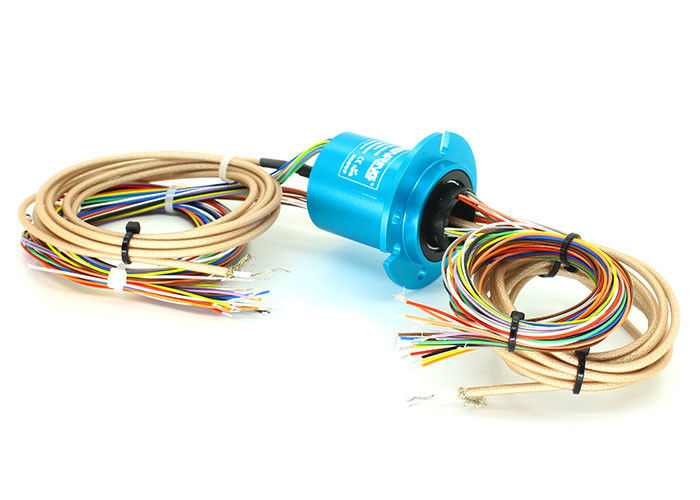

1080P 에이치디에스디아이 / 하드-미 캡슐 슬립 링을 위한 주문 제작된 에이치디에스디아이 슬립 링
O032-24 에이치디에스디아이 슬립 링에 대한 기술
360' 로팅이 속도를 평가했을 때 SENRING O032-24 시리즈 HD 동영상 슬립 링이 1 채널 HD 영상 신호, DC~3GHz 동축 HD 신호 또는 12 회로 2A 신호를 전송할 수 있습니다 :선택적인 100RPM.SHD-24 시리즈 HD 슬립 링, OD 32.8 밀리미터, 길이 47, MMCX, SMA 동축 커넥터.
O032-24 에이치디에스디아이 슬립 링의 특징
1. 지원 DC~3GHz, 안정적 전송 1080P HD 비디오는 신호할 수 있습니까 ;
2. 플랜지로, 솔리드 ;
3. 360이' 회전할 때 1 채널 HD 동영상 슬립 링 +12 회로 2A 전력 / 신호를 전송할 수 있습니다 ;
4. OD :32.8 밀리미터, 길이 :47 밀리미터 ;
5. HF 신호, 제어신호, 영상 신호와 다른 신호를 전송하기 위해 결합될 수 있습니다 ;
6. 우수한 송전과 회전 성능 ;
7. 전형적인 애플리케이션 :HD 보안 모니터링, 사진 카메라, HD 카메라와 다른 현장.
o032-24 시리즈 슬립 링의 기술 명세서
| 주파수 레이트 | DC-3GHz |
| 삽입 손실 변동 | +/-0.05dB |
| 상술 | RG405 |
| 전압 정재파비 | ≤1.3 |
| 임피던스 | 50Ω |
| 기계적 데이터 | |
| 투기 | 자료 |
| 직장 생활 | 0는 레프를 위해 (근무 조건에 의존합니다) |
| 회전 속도 | 250RPM 콘티누스리 |
| 임시로 일하기. | -30C~80C |
| 작업 습도 | 0~85% RH |
| 접점 재료 | 벨소리 등급 테이블을 하락하는 것을 참조하세요 |
| 하우징 소재 | 알루미늄 합금 |
| 토크 | 0.1N.m+ (0.03N.m / 6 회로) |
| 삽입 손실 | 0.65dB/1GHz 맥스 |
| 반사 특성 | -18 dB/1GHz 맥스 |
| 최대 속도 | 50RPM |
| 전압 정재파비 변동 | +/-0.05 |
| 방식 | BNC/F (선택) |
| 전기적 데이터 | |
| 투기 | 자료 |
| 전압 범위 | 0~440VAC/VDC |
| 절연 저항 | ≥1000MΩ/500VDC |
| 도선 투기. | 비난에 까딱없는 실버-플이티드 AWG26# |
| 각선 길이 | 표준 250 밀리미터 (맞춤화될 수 있습니다) |
| 절연 내력 | 500VAC@50Hz,60s |
| 전기적 잡음 | < 0=""> |
| 전기적 잡음 | < 10m=""> |
| CE는 증명합니다 | 예 |
| 재료 | 순응한 로에스 |

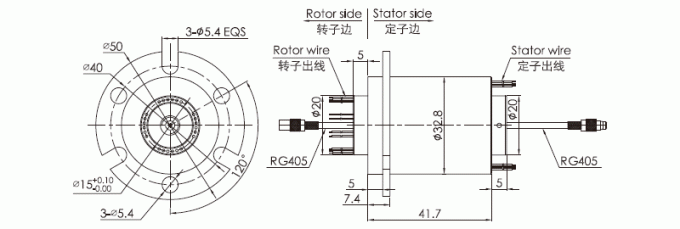

그림
FAQ :
1. 슬립 링이 무엇입니까?
슬립 링은 움직이지 않은 것 회전 구조까지 전력과 전기 신호의 전송을 허락하는 전자기계 장치입니다. 슬립 링은 전력 또는 신호를 전하는 동안 회전을 요구하는 어떠한 기전 시스템에서 사용될 수 있습니다. 그것은 기계적 성능을 개선하고, 시스템 동작을 단순화하고 움직일 수 있는 공동으로부터 매달리는 피해 경향 와이어를 제거할 수 있습니다.
2. 당신은 맞춘 슬립 링을 제공합니까?
예, 당신이 관습 / 수정 솔루션이 가장 아마 요구되거나 당신의 선택에 필요 지원이 시작되기 위해 우리와 연락한다고 확신하면. 우리의 엔지니어들은 당신의 필요를 위한 완전한 해결책을 제안할 것입니다.
직접적으로 당신의 조사를 우리에게 보내세요
