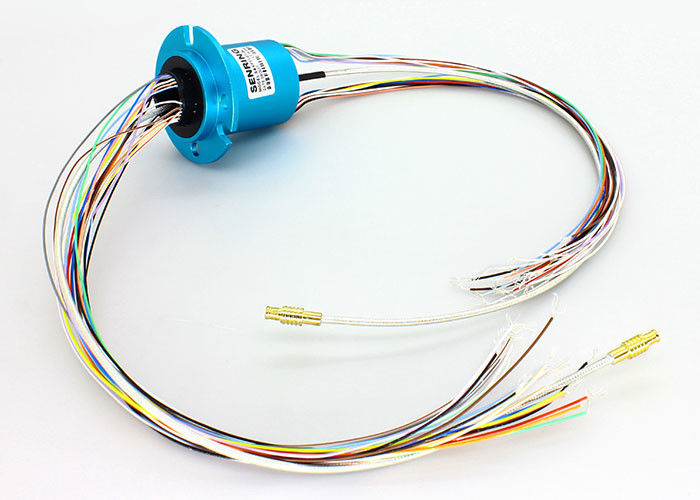

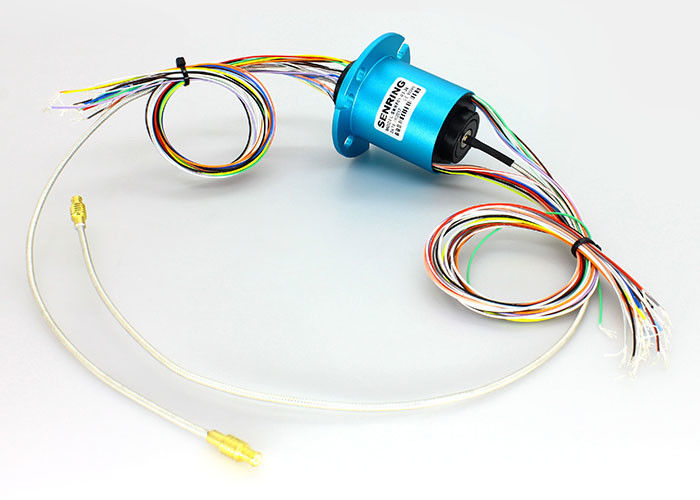

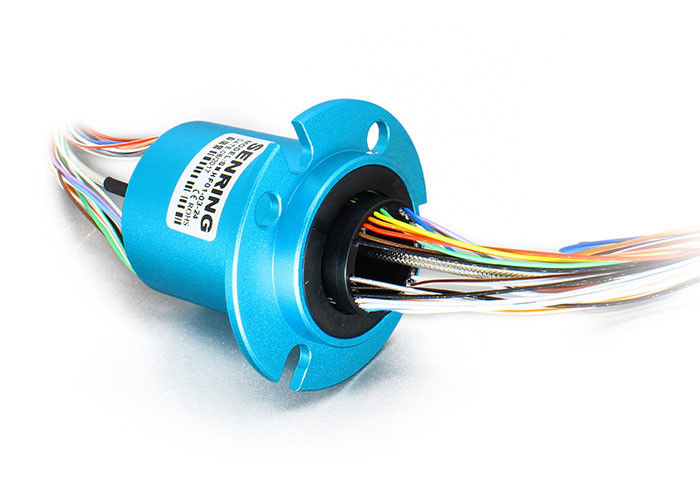

수용하는 알루미늄 합금과 긴 수명 타임즈 지와 1 채널 고주파 슬립 링
HF0103-32 고주파 회전식 결합에 대한 기술
SENRING HF0103-32 시리즈 전자레인지 동축 회전식 결합은 동축 회전식 결합이 일 수 있는 100RPM.HF0103-32 시리즈 전자레인지가 힘 또는 신호를 전하여 결합시킨 신호 채널 RF / 전자레인지 회전식 결합 슬립 링, 주파수 DC~3GHz, RJ405 연결기, 작업 속도입니다
HF0103-32 고주파 회전식 결합의 특징
1. 무선 주파수 채널 : 1개 채널, 신호 / 전력 채널 : 1~24 채널 ;
2. 주파수 : DC~3GHz ;
3. 저삽입 손실과 전압 정재파비 ;
4. 위성 안테나, 배로 수송된, 차량, 레이더, 마이크로파 안테나 테스트 벤치를 위한 적용....기타 등등 ;;
5. 고주파 신호를 이동시키기 위해 360' 연속적인 회전 장치에 사용했습니다 ;
6. 그것은 있을 수 있고 전송을 결합시키고 1~24 더 큰 경향인 신호 circuits@2A가 맞춤화될 수 있습니다 ;
7. 일체형 구조체, 용이한 설치 ;
HF0103-32 고주파 회전식 결합의 기술 명세서
| 접속구의 형태 | 코엑스 RG405 (SMA, MCX, MMCX 연결기를 추가할 수 있습니다) |
| 주파수 | 3 기가헤르츠에 대한 DC |
| VSWR(최대) | 3 기가헤르츠에 대한 1.7@DC |
| 전압 정재파비 변동(최대) | 0.05 |
| 최대 전원(최대) | 500W |
| 회전하는 속도(최대) | 250RPM |
| 시작하는 토크(최대) | 0.5N.cm |
| 연결기 굴대 로드(최대) | ±0.1N |
| 절연재 | PTFE |
| 온도 | -55 내지 +85C (워크 온도) -55 내지 +85C (저장 온도) |
| 방식 | 나는 타이핑합니다 |
| 단계 와우 (최대 수준) | 1' |
| 삽입 손실 | DC에서 1.5 기가헤르츠에 있는 0.25 dB 3 기가헤르츠에 대한 0.30 dB @10 |
| 삽입 손실 변동 | 0.05 dB |
| 평균 전원(최대) | 200 Ｗ @1.5 기가헤르츠 500 Ｗ @3GHz |
| 직장 생활 | 0는 레프를 위해 (근무 조건에 의존합니다) |
| 회전하는 토크(최대) | 0.5 N.cm |
| 연결기 광선 로드(최대) | ±0.1N |
| IP은 등급입니다 | IP 40 acc. EN 60529 |
| 습도 | 95% (작업 습도) 85% (저장 습도) |
| 기계적입니다 | |
| 직장 생활 | 0는 레프를 위해 (근무 조건에 의존합니다) |
| 회전 속도 | 250RPM |
| 온도 | -30C~80C |
| 습도 | 0~85% RH |
| 접점 재료 | 금 금 |
| 하우징 소재 | 플라스틱 |
| 토크 | 0.05N.m+0.01N.m/6 채널 |
| 전기적입니다 | ||
| Spec. | 힘 | 신호 |
| 전압 범위 | 0~240VAC/VDC | 0~240VAC/VDC |
| 용해 상태 저항 | ≥300MΩ/300VDC | ≥300MΩ/300VDC |
| 와이어 투기를 이끄세요. | 비난에 까딱없는 AWG#26 실버-플이티드 | |
| 각선 길이 | 표준 150 밀리미터 (맞춤화될 수 있습니다) |
|
| 용해 상태 저항 | 300VAC@50Hz,60s | |
| 전기적 잡음 | < 0=""> | |
| IP은 등급입니다 | IP51 | |

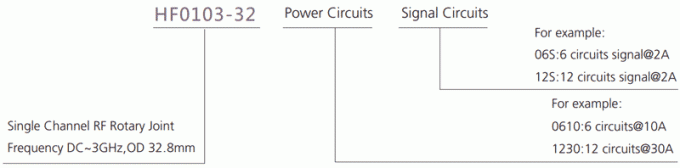

부품 호기 기술

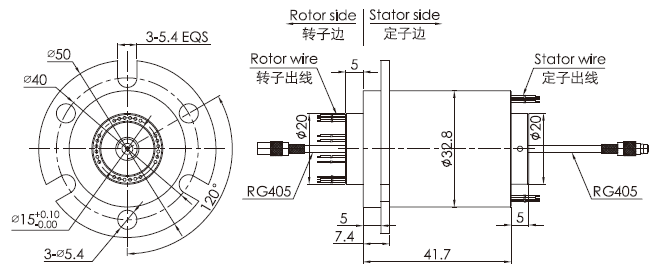

그림
표준 모델 목록
| 모델 목록 | 무선 주파수 채널 | 주파수 | 아니오 순회합니다. (10A) | 아니오 순회합니다. (0~2A) | 길이 L(mm) |
| HF0103-32-18 | 1개 채널 | DC~3GHz | 0 | 18개 채널 | 41.7 밀리미터 |
| HF0103-32-24 | 1개 채널 | DC~3GHz | 0 | 24개 채널 | 41.7 밀리미터 |
