원래 장소:
중국
브랜드 이름:
senring
인증:
CE, ISO9001
모델 번호:
HF0218-31
연락주세요

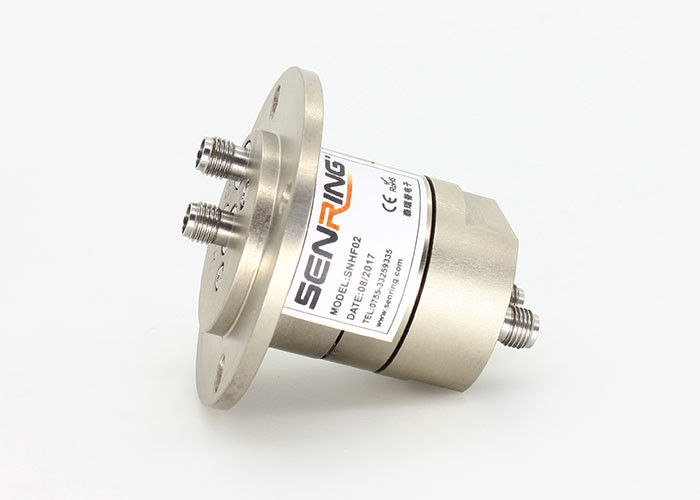

위성 안테나를 위한 듀얼 채널 18GHz 고주파 회전식 결합
HF0218-31 고주파 회전식 결합에 대한 기술
SENRING HF0218-31 시리즈 듀얼 채널 18GHz RF 회전 커넥터, 주파수 DC~18GHz, SMA-K / SMA-K 연결기, 회전 속도 60RPM.HF0218-31은 아날로그를 전송하여 사용되고 디지털 신호, 무선 주파수 채널이 전력 / 신호를 결합시키기 위해 맞춤화될 수 있습니다
HF0218-31 고주파 회전식 결합의 특징
1. 무선 주파수 채널 :2개 채널 ;
2. 주파수 : DC~18GHz+DC~5GHz ;
3. 저삽입 손실과 전압 정재파비 ;
4. 배로 수송되, 포드, 차량, 레이더, 마이크로파 안테나 테스트 벤치 위성 안테나를 위한 적용....기타 등등 ;;
5. 고주파 신호를 이동시키기 위해 360' 연속적인 회전 장치에 사용했습니다 ;
6. 일체형 구조체, 용이한 설치 ;
HF0218-31 고주파 회전식 결합의 기술 명세서
| 회전식 결합 Spec. | ||
| 채널 1 | 채널 2 | |
| 접속구의 형태 | SMA-K | SMA-K |
| 방식 | 나는 타이핑합니다 | 나는 타이핑합니다 |
| 주파수 | 18 기가헤르츠에 대한 DC | 5 기가헤르츠에 대한 DC |
| 최대 전원(최대) | 3000W | 3000W |
| 평균 전원(최대) | 18 기가헤르츠에 있는 50 Ｗ | 5 기가헤르츠에 있는 50 Ｗ |
| VSWR(최대) | 1.2 0 - 4 기가헤르츠에 1.5 4일부터 18일까지 기가헤르츠에 |
1.4 0 - 2 기가헤르츠에 2.0 2일부터 5일까지 기가헤르츠에 |
| 전압 정재파비 변동(최대) | 0.04 | 0.36 |
| 삽입 손실 | 0.08 4 기가헤르츠에 있는 dB 18 기가헤르츠에 있는 0.48 dB |
2 기가헤르츠에 있는 0.48 dB 5 기가헤르츠에 있는 0.98 dB |
| 삽입 손실 변동 | 0.05 dB | 0.25 dB |
| 단계 와우 (최대 수준) | 1 ' | 2 ' |
| 차단 | 60 dB | |
| 회전하는 속도(최대) | 60RPM |
| 시작하는 토크(최대) | 5N.cm |
| 온도 | -40 내지 +70C (워크 온도) |
| -50 내지 +70C (저장 온도) |
| 직장 생활 | 0는 레프를 위해 (근무 조건에 의존합니다) |
| 회전하는 토크(최대) | 5 n텀 |
| 습도 | 85% (작업 습도) |
| 95% (저장 습도) | |
| 절연재 | PTFE |
| IP은 등급입니다 | EN 60529 당 IP 60 |

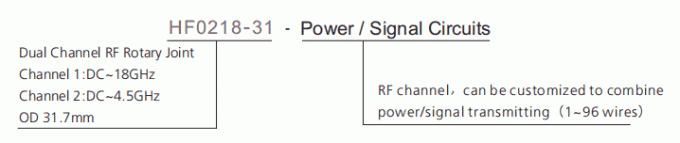

부품 호기 기술

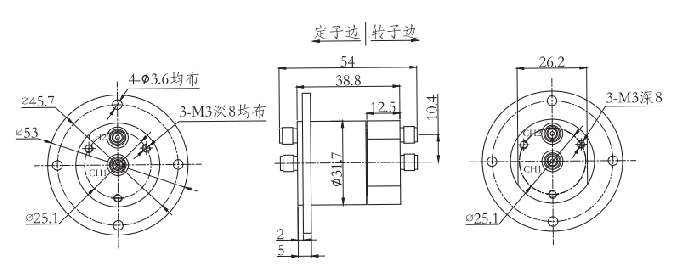

그림
