원래 장소:
중국
브랜드 이름:
senring
인증:
CE, ISO9001
모델 번호:
O022-12
연락주세요

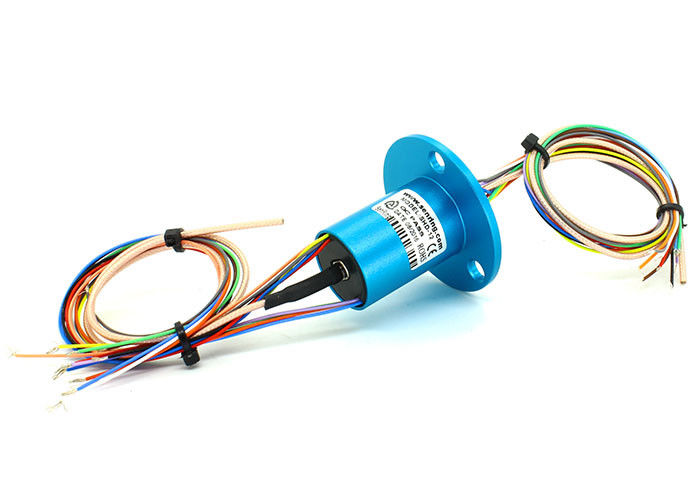

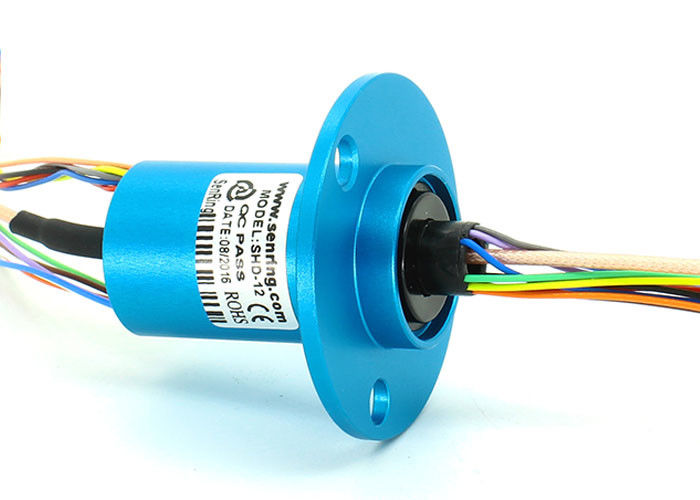

1 채널 1080P HD 신호 12 회로 2A 전류 HD-SDI 슬립 링
O022-12의 설명 HD-SDI 슬립 링
SENRING O022-12는 HD 비디오 슬립 링을 사용하며 1 채널 HD 비디오 신호, DC ~ 3GHz 동축 HD 신호 또는 12 회로 2A 신호를 360° 로팅 시 전송할 수 있습니다.오드 22mm, 길이 25.5,MMCX,SMA 동축 커넥터 선택
HD-SDI 슬립 링은 고화질 비디오 신호 1080P를 지원하도록 특별히 설계된 고급 제품입니다. 이 시리즈 슬립 링은 최대 속도 3GHZ를 지원할 수 있습니다.또한 1-24 회로 신호와 약한 전류를 결합 할 수 있습니다그것은 낮은 저항 변동과 긴 작동 수명을 보장하는 단단한 금 접착을위한 붓을 다루고 있습니다.이 제품은 주로 작고 중간 애플리케이션을 위해 약한 제어 신호를 전송하는 데 사용됩니다., 비디오, 제어, 센서, 전원, 이더넷 등
O022-12의 특징 HD-SDI 슬립 링
1DC ~ 3GHz를 지원하고 1080P HD 비디오 신호를 안정적으로 전송할 수 있습니다.
2- 단단한, 플랜지;
3. 1 채널 HD 비디오 슬립 링 + 12 회로 2A 전력 / 신호를 전송 할 수 있습니다 360 ° 회전 때;
4오드 22mm,길이:25.5mm
5HF 신호, 제어 신호, 비디오 신호 및 기타 신호를 전송하기 위해 결합 될 수 있습니다.
6우수한 전기 전송과 회전 성능
7전형적인 응용:HD 보안 모니터링, 사진 카메라, HD 카메라 및 기타 분야.
O022-12의 기술 사양 HD-SDI 슬립 링
| 주파수율 | DC-3GHz |
| 삽입 손실 변동 | +/-0.05dB |
| 사양 | RG405 |
| VSWR | ≤1.3 |
| 임피던스 | 50Ω |
| 기계적 데이터 | |
| 스펙 | 데이터 |
| 직장 생활 | 1천만원 (근로 조건에 따라) |
| 회전 속도 | 250RPM 연속 |
| 작업 임시 | -30°C∼80°C |
| 작업 습도 | 0∼85% RH |
| 접촉물질 | 슬리프 링 등급 테이블 참조 |
| 주택 재료 | 알루미늄 합금 |
| 토크 | 0.1N.m+(0.03N.m/6 회로) |
| 삽입 손실 | 0.65dB/1GHz 최대 |
| 수익 손실 | -18 dB/1GHz 최대 |
| 최대 속도 | 50RPM |
| VSWR 변동 | +/- 0.05 |
| 스타일 | BNC/F (옵션) |
| 전기 데이터 | |
| 스펙 | 데이터 |
| 전압 범위 | 0∼440VAC/VDC |
| 단열 저항 | ≥1000MΩ/500VDC |
| 납선 스펙 | AWG26# 은장 테플론 |
| 납선 길이가 | 표준 250mm (특정화 할 수 있습니다) |
| 다이 일렉트릭 강도 | 500VAC@50Hz,60s |
| 전기 소음 | < 0.01Ω |
| 전기 소음 | < 10mΩ |
| CE 인증서 | 네 |
| 소재 | RoHS 준수 |
그림
