원래 장소:
중국
브랜드 이름:
senring
인증:
CE, ISO9001
모델 번호:
O056
연락주세요

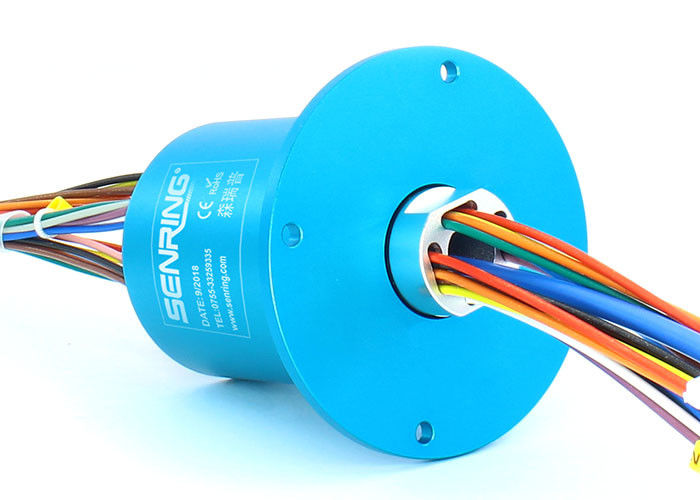

플랜지와 1개 채널 에이치디에스디아이 슬립 링 고체는 안정적 전송 1080P HD 비디오 신호 할 수있
O056 에이치디에스디아이 슬립 링에 대한 기술
채택하 미국 수입된 부품과 고주파는 처리 기술의 신호를 보냅니다, 그것이 1080P HD 신호 (하위 호환성)을 전송하기 위한 DC~3GHz 고속 데이터의 1개 그룹을 지원하고, 전력 전류 / 신호의 0~48 채널을 섞고 전할 수 있습니다. 시장에서의 유사 제품과 비교해서, 그것은 지체없이 고화질 영상 신호, 프레임 로스, 희석, 등의 안정적인 전송이라는 유리한 입장에 있습니다.
O056 에이치디에스디아이 슬립 링의 특징
1. 그것은 DC~3GHz를 지원하고, 안정하게 1080P HD 영상 신호를 전할 수 있습니다.
2. 그것은 홀 없이고 단단하고, 플랜지로 설치됩니다.
3. 그것은 전력 전류 또는 신호의 1-48 채널을 섞고 전할 수 있습니다.
4. 그것은 극단적으로 낮은 내성 변동과 초장 삶을 보증하기 위해 미군용 표면 처리 공정과 초경도 금 도금 공정을 채택합니다.
5. 전형적인 애플리케이션은 보안 모니터링 (HD 카메라), 마이크로파 안테나, 와이파이 안테나, 등을 포함합니다.
O056 에이치디에스디아이 슬립 링의 기술 명세서
| 주파수 레이트 | DC-3GHz |
| 삽입 손실 변동 | +/-0.05dB |
| 상술 | RG405 |
| 전압 정재파비 | ≤1.3 |
| 임피던스 | 50Ω |
| 기계적 데이터 | |
| 투기 | 자료 |
| 직장 생활 | 0는 레프를 위해 (근무 조건에 의존합니다) |
| 회전 속도 | 250RPM 콘티누스리 |
| 임시로 일하기. | -30C~80C |
| 작업 습도 | 0~85% RH |
| 접점 재료 | 벨소리 등급 테이블을 하락하는 것을 참조하세요 |
| 하우징 소재 | 알루미늄 합금 |
| 토크 | 0.1N.m+ (0.03N.m / 6 회로) |
| 삽입 손실 | 0.65dB/1GHz 맥스 | |
| 반사 특성 | -18 dB/1GHz 맥스 | |
| 최대 속도 | 50RPM | |
| 전압 정재파비 변동 | +/-0.05 | |
| 방식 | BNC/F (선택) | |
| 전기적 데이터 | ||
| 투기 | 자료 | |
| 전압 범위 | 0~440VAC/VDC | 0~440VAC/VDC |
| 절연 저항 | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| 도선 투기. | 비난에 까딱없는 실버-플이티드 AWG17# | 비난에 까딱없는 실버-플이티드 AWG26# |
| 각선 길이 | 표준 250 밀리미터 (맞춤화될 수 있습니다) | |
| 절연 내력 | 500VAC@50Hz,60s | |
| 전기적 잡음 | < 0=""> | |
| 전기적 잡음 | < 10m=""> | |
| CE는 증명합니다 | 예 | |
| 재료 | 순응한 로에스 | |

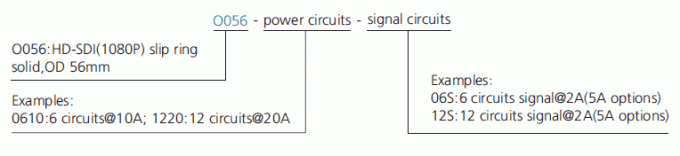

부품 호기 기술

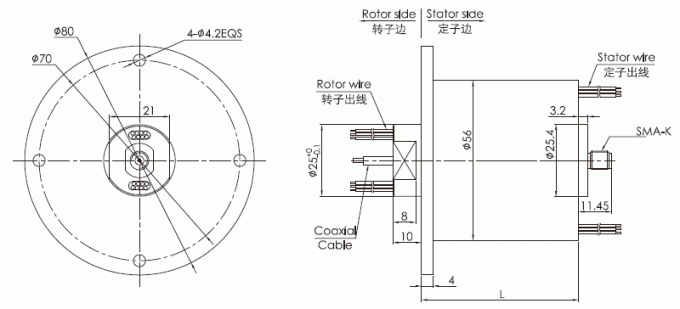

그림
표준 모델 목록
| 모델 | 에이치디에스디아이 | 10A | signal/5A | 렁트드 (밀리미터) |
| O056-02S | 1개 채널 | 0 | 2 | 26.8 |
| O056-0210 | 1개 채널 | 2 | 0 | 26.8 |
| O056-03S | 1개 채널 | 0 | 3 | 29.6 |
| O056-0310 | 1개 채널 | 3 | 0 | 29.6 |
| O056-06S | 1개 채널 | 0 | 6 | 38 |
| O056-0210-04S | 1개 채널 | 2 | 4 | 38 |
| O056-0410-02S | 1개 채널 | 4 | 2 | 38 |
| O056-0610 | 1개 채널 | 6 | 0 | 38 |
| O056-12S | 1개 채널 | 0 | 12 | 54.8 |
| O056-0210-10S | 1개 채널 | 2 | 10 | 54.8 |
| O056-0310-09S | 1개 채널 | 3 | 9 | 54.8 |
| O056-0610-06S | 1개 채널 | 6 | 6 | 54.8 |
| O056-0810-04S | 1개 채널 | 8 | 4 | 54.8 |
| O056-1010-02S | 1개 채널 | 10 | 2 | 54.8 |
| O056-1210 | 1개 채널 | 12 | 0 | 54.8 |
| O056-18S | 1개 채널 | 0 | 18 | 71.5 |
| O056-0210-16S | 1개 채널 | 2 | 16 | 71.5 |
| O056-0410-14S | 1개 채널 | 4 | 14 | 71.5 |
| O056-0610-12S | 1개 채널 | 6 | 12 | 71.5 |
| O056-0810-10S | 1개 채널 | 8 | 10 | 71.5 |
| O056-1010-08S | 1개 채널 | 10 | 8 | 71.5 |
| O056-1210-06S | 1개 채널 | 12 | 6 | 71.5 |
| O056-1410-04S | 1개 채널 | 14 | 4 | 71.5 |
| O056-1610-02S | 1개 채널 | 16 | 2 | 71.5 |
| O056-24S | 1개 채널 | 0 | 24 | 88.4 |
| O056-0410-20S | 1개 채널 | 4 | 20 | 88.4 |
| O056-0610-18S | 1개 채널 | 6 | 18 | 88.4 |
| O056-1210-12S | 1개 채널 | 12 | 12 | 88.4 |
| O056-1810-06S | 1개 채널 | 18 | 6 | 88.4 |
| O056-2410 | 1개 채널 | 24 | 0 | 88.4 |
| O056-30S | 1개 채널 | 0 | 30 | 105.2 |
| O056-0210-28S | 1개 채널 | 2 | 28 | 105.2 |
| O056-0410-26S | 1개 채널 | 4 | 26 | 105.2 |
| O056-0610-24S | 1개 채널 | 6 | 24 | 105.2 |
| O056-36S | 1개 채널 | 0 | 36 | 122 |
| O056-0410-32S | 1개 채널 | 4 | 32 | 122 |
| O056-0610-30S | 1개 채널 | 6 | 30 | 122 |
| O056-42S | 1개 채널 | 0 | 42 | 138.8 |
| O056-0410-38S | 1개 채널 | 4 | 38 | 138.8 |
| O056-48S | 1개 채널 | 0 | 48 | 155.6 |
