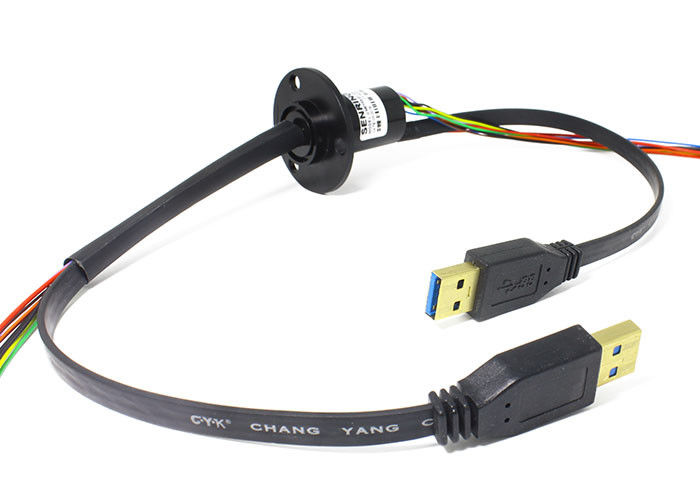

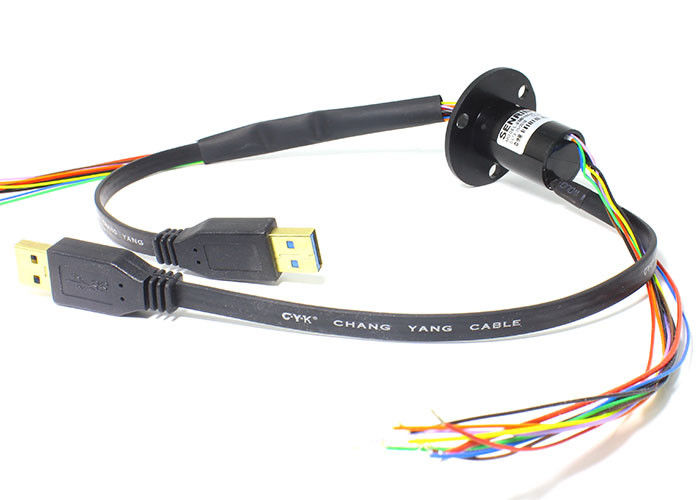

USB3.0 하락은 관통 보어와 산업적 이서넷 통신 슬립 링 또는고 전류 휴대 Usb를 위한 캡슐을 울립니다
UM0155 USB 슬립 링에 대한 기술
센링 UM0155 시리즈 USB 3.0 신호 슬립 링은 15.5 밀리미터의 외경과 단단하고 텅 비지 않은 슬립 링입니다. 그것은 고속 데이터를 전송해서 특히 사용되고, 다중 신호 채널을 섞을 수 있습니다. 그것은 안정적인 전송, 어떤 패킷 손실, 어떤 코드 오류, 낮은 수익 손실과 저삽입 손실이라는 유리한 입장에 있지 않습니다.
UM0155 USB 슬립 링의 특징
1. 선택적인 1~8 USB2.0/USB3.0 시그널 채널 ;
2. 전기의 / 전력 / 시그널 채널을 결합시킬 수 있습니다 ;
3. 남자 / 암 플러그는 삽입되고 직접적으로 제거될 수 있습니다 ;
4. 미국군 도금 기술로, 귀금속 + 극단적 하드골드 도금 처리 메케 확실한 낮은 BER 오류율과 높은 신호대잡음비 ;
UM0155 USB 슬립 링의 기술 명세서
| USB 케이블 | 1~2 채널 USB3.0 | |
| BER (비트 에러율) | 10E-11 | |
| 기계적 데이터 | ||
| 투기 | 자료 | |
| 직장 생활 | 센링 하락은 등급 표를 울립니다 | |
| 회전 속도 | 150RPM | |
| 임시로 일하기. | -30C~80C | |
| 작업 습도 | 0~85% RH | |
| 접점 재료 | 금 / 금 | |
| 하우징 소재 | 알루미늄 합금 | |
| 토크 | 0.05N.m ;+0.01N.m/6 회로 | |
| 재료 | 로에스는 증명합니다 | |
| 연결기 | USB 3.0 수컷들 (선택적인 여성) | |
| 삽입 손실 | ≤2db | |
| 전기적 데이터 | ||
| 투기 | 자료 | |
| 힘 | 신호 | |
| 전압 범위 | 0~240VAC/VDC | 0~240VAC/VDC |
| 절연 저항 | ≥300MΩ/300VDC | ≥300MΩ/300VDC |
| 도선 투기. | 비난에 까딱없는 실버-플이티드 AWG30# | 비난에 까딱없는 실버-플이티드 AWG30# |
| 각선 길이 | 표준 150 밀리미터 (맞춤화될 수 있습니다) |
|
| 절연 내력 | 300VAC@50Hz,60s | |
| 전기적 잡음 | < 0=""> | |
| CE는 증명합니다 | 예 | |

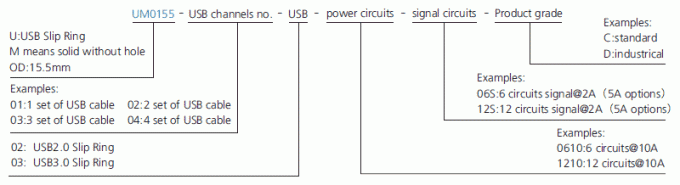

부품 호기 기술

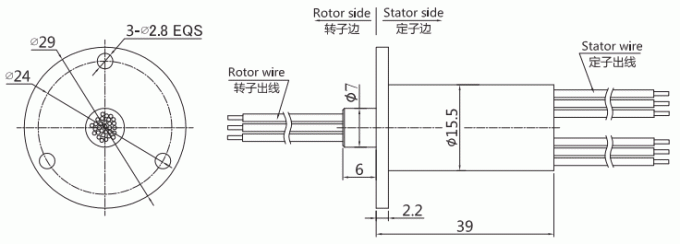

UM0155 USB 슬립 링을 그린 그림
표준 모델 목록
| 모델 | 전력 / 신호는 아니오 순회합니다. | USB는 아니오 채널이 생깁니다. | |||
| 신호(2A) | 전원(5A) | 전원(10A) | USB2.0 | USB3.0 | |
| UM0155-01-02-18S | 18 | 0 | 0 | 1 | 0 |
| UM0155-01-02-12S | 12 | 0 | 0 | 2 | 0 |
| UM0155-03-02-06S | 6 | 0 | 0 | 3 | 0 |
| UM0155-04-02 | 0 | 0 | 0 | 4 | 0 |
| UM0155-01-02-0305-03S | 3 | 3 | 0 | 1 | 0 |
| UM0155-01-02-12S | 3 | 0 | 2 | 1 | 0 |
| UM0155-01-03-12S | 12 | 0 | 0 | 1 | 0 |
| UM0155-02-03 | 0 | 0 | 0 | 0 | 2 |
| UM0155-01-03-0205-06S | 6 | 2 | 0 | 1 | 0 |
*Remark : 회로는 20A 사용을 위해 평행하게 10A의 2 회로와 같은 N*10A를 얻기 위해 결합하여 10A의 큰 current,N 회로를 위한 대비가 될 수 있습니다.PL은 당신이 USB와 어떤 전력 / 신호 회로도 특화하지 않고 싶으면 센링 판매원과 연락하거나, 다른 신호를 섞습니다.
UM0155 USB 슬립 링 등급 표
| Ｇ 라데 코드 | 최대 회전 속도 | 직장 생활 | 접점 재료 |
| Ｃ : 표준 | 400RPM | 2000만 | 귀금속 |
| Ｄ : 산업의 | 800RPM | 6000만 |
금 금
|
패키징 & 선적
| 패키징 세부 사항 : | 표준 수출 통 패키지 |
| 전달 내역 : | 샘플을 위한 배달 시간 :7 일 / 주문을 위한 배달 시간은 양에 의존합니다 운반하는 것 :DHL, 페덱스, 업 또는 TNT, EMS에 의해...... |
