원래 장소:
중국
브랜드 이름:
senring
인증:
CE, ISO9001
모델 번호:
UH3899-01
연락주세요
USB 로터리 커넥터 1 채널 USB2.0 와이어 +1~56 회로 전력 / 신호

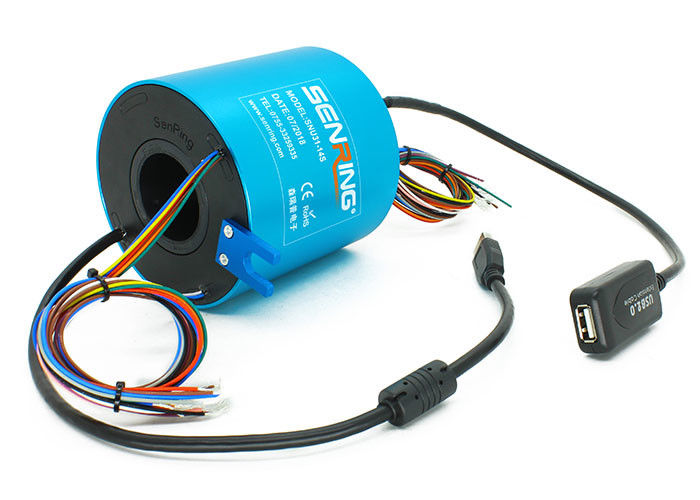

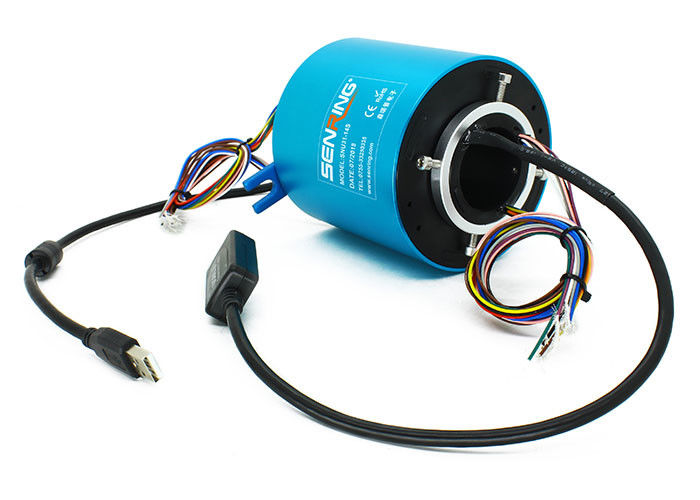

UH3899-01 USB 슬립 링의 설명
센링 UH3899-01 시리즈 단일 채널 USB 슬립 링은 USB 2.0 신호의 1 채널을 전송하기 위해 360도 회전 할 수있는 단일 채널 USB 회전 커넥터입니다.그것은 전력 / 전류 / 신호의 2-38 채널의 전송을 혼합하고 안정적으로 IEEE1394 및 다양한 USB 신호를 전송 할 수 있습니다.UH3899-01 시리즈 1 채널 USB 슬립 링은 안정적인 신호 전송, 패킷 손실, 코드 오류, 낮은 반환 손실 및 낮은 삽입 손실의 장점이 있습니다.슬리프 링은 38의 구멍 지름.1mm 및 99mm의 외부 지름, 회전 축 지름 38.1mm 미만의 360도 회전 장치에 사용할 수 있습니다. UH3899-01 시리즈USB 슬립 링센링의 표준 모델이며, 주식과 강력한 다재다능성을 가지고 있으며, 특수 사양에 맞게 사용자 정의 할 수 있습니다.
응용 프로그램:
1자동화 장비
2모션 시뮬레이터
3CCTV/VR
UH3899-01 USB 슬립 링의 특징
1표준 USB 남성 / 여성 플러그 커넥터, 사용자 정의 커넥터 사용 가능;
21 채널의 USB 2.0 신호의 안정적인 전송
3전력 / 전류 / 신호의 2-38 채널의 전송을 혼합 할 수 있습니다.
4슬라이드 링 구멍 지름: 38.1mm, 바깥 지름: 99mm
5. IEEE 1394, 이더넷, USB2와 같은 다양한 신호의 전도성 전송을 혼합 할 수 있습니다.0■ 전류 채널 또는 유체 회전 관절과 함께 작동 할 수 있습니다.
UH3899-01 USB 슬립 링 기술 사양
| USB 케이블 | 1 채널 USB20 |
| BER (비트 오류율) | 10E-11 |
| 기계적 데이터 | |
| 스펙 | 데이터 |
| 직장 생활 | 센링 슬라이드 링 등급 테이블 |
| 회전 속도 | 150RPM |
| 작업 임시 | -30°C∼80°C |
| 작업 습도 | 0∼85% RH |
| 접촉물질 | 슬리프 링 등급 테이블 참조 |
| 주택 재료 | 알루미늄 합금 |
| 토크 | 0.1N.m+(0.03N.m/6 회로) |
| 커넥터 | USB 2.0 남성 (여성 선택) | |
| 삽입 손실 | ≤2dB | |
| 전기 데이터 | ||
| 스펙 | 데이터 | |
| 전력 | 신호 | |
| 전압 범위 | 0∼440VAC/VDC | 0∼440VAC/VDC |
| 단열 저항 | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| 납선 스펙 | AWG17# 은장 테플론 | AWG22# 은장 테플론 |
| 납선 길이가 | 표준 300mm (특별화 할 수 있습니다) | |
| 다이 일렉트릭 강도 | 500VAC@50Hz,60s | |
| 전기 소음 | < 0.01Ω | |
| CE 인증서 | 네 | |
| 소재 | RoHS 인증서 | |
부문 번호 설명
UH3899-01 USB 슬립 링 도면
표준 모델 목록
| 모델 | 전력/신호 회로 번호 | USB 채널은 없습니다. | |||
| 신호 ((2A) | 전력 ((5A) | 전력 ((10A) | USB20 | USB30 | |
| UH3899-01-02S | 2 | 0 | 0 | 1 | 48 |
| UH3899-01-0210 | 0 | 2 | 0 | 1 | 48 |
| UH3899-01-0420 | 0 | 0 | 0 | 1 | 72 |
| UH3899-01-08S | 8 | 0 | 0 | 1 | 72 |
| UH3899-01-0810 | 0 | 8 | 0 | 1 | 72 |
| UH3899-01-0210-06S | 6 | 2 | 0 | 1 | 72 |
| UH3899-01-0410-04S | 4 | 4 | 0 | 1 | 72 |
| UH3899-01-14S | 14 | 0 | 0 | 1 | 96 |
| UH3899-01-1410 | 0 | 14 | 0 | 1 | 96 |
| UH3899-01-0410-10S | 10 | 4 | 0 | 1 | 96 |
| UH3899-01-0810-06S | 6 | 8 | 0 | 1 | 96 |
| UH3899-01-20S | 20 | 0 | 0 | 1 | 120 |
| UH3899-01-2010 | 0 | 20 | 0 | 1 | 120 |
| UH3899-01-26S | 26 | 0 | 0 | 1 | 144 |
| UH3899-01-38S | 38 | 0 | 0 | 1 | 192 |
* 참고: 커밍이 더 큰 전류를 위해 회로를 병렬로 결합 할 수 있습니다. N * 10A를 얻기 위해 10A의 N 회로, 예를 들어 20A 사용을 위해 10A의 2 회로를 병렬로 결합 할 수 있습니다.당신은 USB 및 전원 / 신호 회로를 사용자 정의하고 싶다면 SenRing 판매자를 문의또는 다른 신호를 혼합합니다.
UH3899-01 USB 슬립 링 등급 테이블
| G라드 코드 | 최대 회전 속도 | 직장 생활 | 접촉물질 |
| C: 표준 | 400RPM | 2천만 | 귀금속 |
| D: 산업 | 800RPM | 6천만원 |
금-황금
|
