원래 장소:
중국
브랜드 이름:
senring
인증:
CE, ISO9001
모델 번호:
UH2586-02
연락주세요

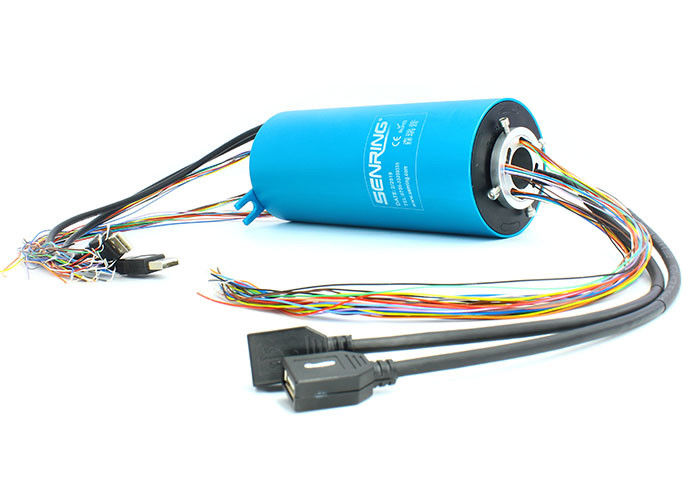

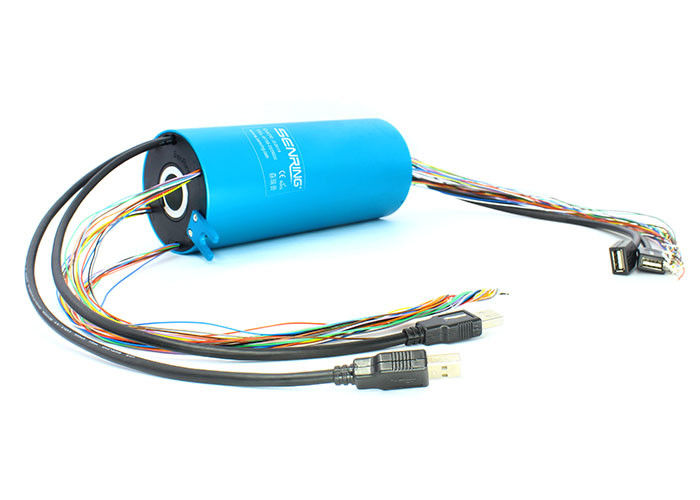

관통 보어 25.4 밀리미터와 USB 하락 링 신호 / 전력 전
UH2586-02 USB 슬립 링에 대한 기술
회전한 360이' 아이이이이 1394와 더불어 안정적 전송 2~34 회로 전력 / 신호에 결합되고 USB 신호의 다양할 때 SENRING UH2586-02 시리즈 2 채널 USB 슬립 링 (USB2.0 회전 커넥터)이 USB2.0 신호를 전송할 수 있습니다
센링 일반적 슬립 링 모델들이 다수의 애플리케이션과 장비에 적용된다고 세계적인 것을 위한 시스템 솔루션이 규정합니다.
그것은 풍력과 컨트롤러와 산업적 턴테이블, 로봇, 공학 기계, CCTV 비디오 모르니터링, 의학 장비, 군용 레이더와 기타를 포함합니다...
UH2586-02 USB 슬립 링의 특징
1. 남자인 표준 USB 또는 암놈 커넥터가 맞춤화될 수 있습니다 ;
2. 안정적 전송 2 채널 USB2.0은 신호할 수 있습니까 ;
3. 2~34 회로 전력 / 신호를 전송하기 위해 결합될 수 있습니다 ;
4. 구멍 25.4 사이즈 밀리미터, OD 86 밀리미터 ;
5. IEEE1394,Ethernet,USB2.0,etc의 전력과 다양한 신호를 전하기 위해 결합될 수 있습니다.
6. 힘과 수력 / 피네우마릭 로터리 유니온과 함께 일하기 위해 결합될 수 있습니다 ;
UH2586-02 USB 슬립 링의 기술 명세서
| USB 케이블 | 2 채널 USB2.0 |
| BER (비트 에러율) | 10E-11 |
| 기계적 데이터 | |
| 투기 | 자료 |
| 직장 생활 | 센링 하락은 등급 표를 울립니다 |
| 회전 속도 | 150RPM |
| 임시로 일하기. | -30C~80C |
| 작업 습도 | 0~85% RH |
| 접점 재료 | 벨소리 등급 테이블을 하락하는 것을 참조하세요 |
| 하우징 소재 | 알루미늄 합금 |
| 토크 | 0.1N.m+ (0.03N.m / 6 회로) |
| 연결기 | USB 2.0 수컷들 (선택적인 여성) | |
| 삽입 손실 | ≤2db | |
| 전기적 데이터 | ||
| 투기 | 자료 | |
| 힘 | 신호 | |
| 전압 범위 | 0~440VAC/VDC | 0~440VAC/VDC |
| 절연 저항 | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| 도선 투기. | 비난에 까딱없는 실버-플이티드 AWG17# | 비난에 까딱없는 실버-플이티드 AWG22# |
| 각선 길이 | 표준 300 밀리미터 (맞춤화될 수 있습니다) | |
| 절연 내력 | 500VAC@50Hz,60s | |
| 전기적 잡음 | < 0=""> | |
| CE는 증명합니다 | 예 | |
| 재료 | 로에스는 증명합니다 | |

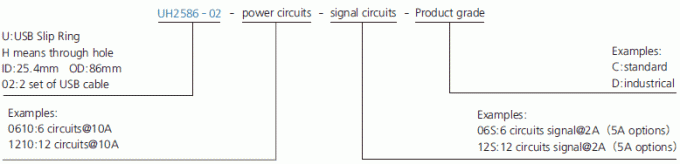

부품 호기 기술

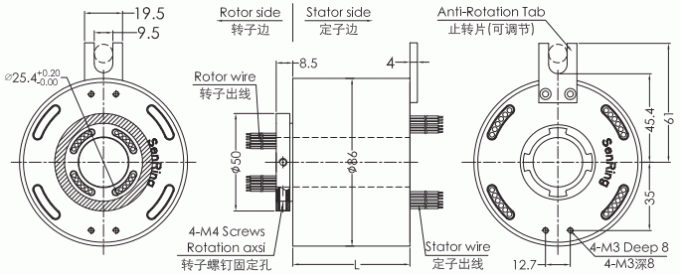

UH2586-02 USB 슬립 링을 그린 그림
표준 모델 목록
| 모델 | 전력 / 신호는 아니오 순회합니다. | USB는 아니오 채널이 생깁니다. | |||
| 신호(2A) | 전원(5A) | 전원(10A) | USB2.0 | 길이 L(mm) | |
| UH2586-02-04S | 4 | 0 | 0 | 2 | 72 |
| UH2586-02-0410 | 0 | 4 | 0 | 2 | 72 |
| UH2586-02-0420 | 0 | 0 | 4 | 2 | 72 |
| UH2586-02-1010 | 0 | 10 | 0 | 2 | 96 |
| UH2586-02-10S | 10 | 0 | 0 | 2 | 96 |
| UH2586-02-0210-08S | 8 | 2 | 0 | 2 | 96 |
| UH2586-02-0610-04S | 4 | 6 | 0 | 2 | 96 |
| UH2586-02-1610 | 0 | 16 | 0 | 2 | 120 |
| UH2586-02-16S | 16 | 0 | 0 | 2 | 120 |
| UH2586-02-22S | 22 | 0 | 0 | 2 | 144 |
| UH2586-02-34S | 34 | 0 | 0 | 2 | 192 |
*Remark : 회로는 20A 사용을 위해 평행하게 10A의 2 회로와 같은 N*10A를 얻기 위해 결합하여 10A의 큰 current,N 회로를 위한 대비가 될 수 있습니다.PL은 당신이 USB와 어떤 전력 / 신호 회로도 특화하지 않고 싶으면 센링 판매원과 연락하거나, 다른 신호를 섞습니다.
UH2586-02 USB 슬립 링 등급 표
| Ｇ 라데 코드 | 최대 회전 속도 | 직장 생활 | 접점 재료 |
| Ｃ : 표준 | 400RPM | 2000만 | 귀금속 |
| Ｄ : 산업의 | 800RPM | 6000만 |
금 금
|
