원래 장소:
중국
브랜드 이름:
senring
인증:
CE, ISO9001
모델 번호:
UH50119-02
연락주세요

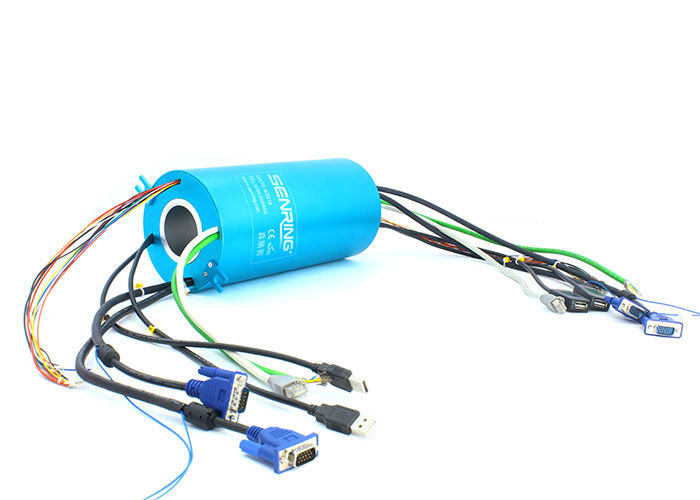

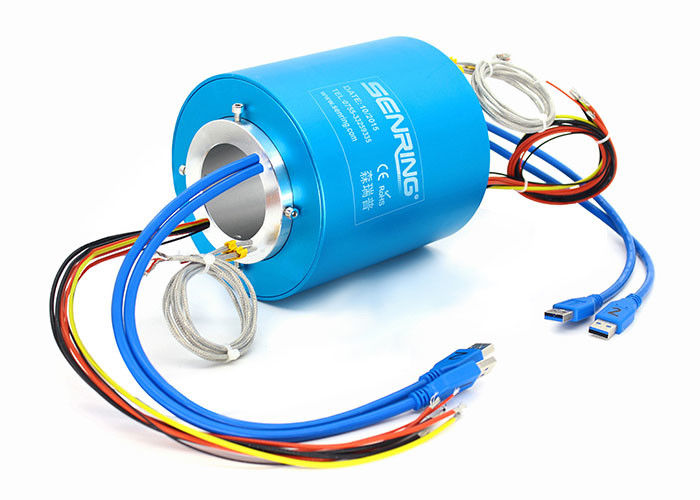

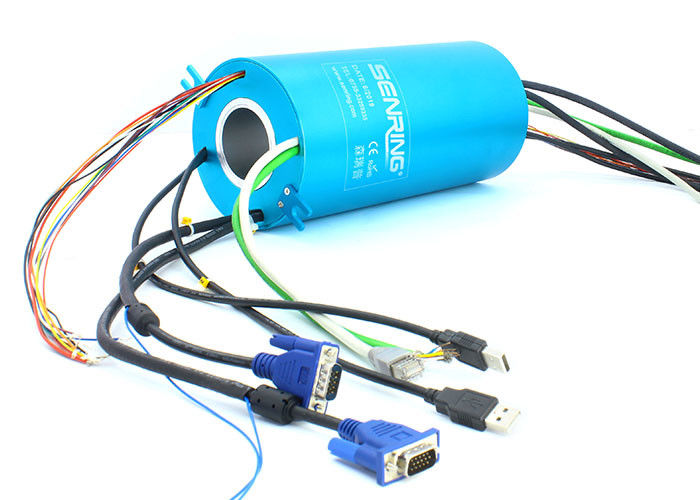

2A 신호 전송과 구멍 50 밀리미터 OD119mm과 USB2.0 슬립 링은 전력 / 공기 / 수력 슬립 링과 결합했습니다
UH50119-01 USB 슬립 링에 대한 기술
SENRING UH50119-02 시리즈 4 채널 USB 회전식 결합이 360이' 회전할 때 4개 채널 USB2.0 신호를 전송할 수 있습니다. 센링 UH50119-02 시리즈 USB2.0은 슬립 링의 신호를 보냅니다, 홀 size50mm, OD119mm이 시그널 채널의 다양하여서 송신할 수 있습니다
UH50119-01 USB 슬립 링의 특징
1. 선택적인 1~8 USB2.0/USB3.0 시그널 채널 ;
2. 전기의 / 전력 / 시그널 채널을 결합시킬 수 있습니다 ;
3. 남자 / 암 플러그는 삽입되고 직접적으로 제거될 수 있습니다 ;
4. 미국군 도금 기술로, 귀금속 + 극단적 하드골드 도금 처리 메케 확실한 낮은 BER 오류율과 높은 신호대잡음비 ;
UH50119-01 USB 슬립 링의 기술 명세서
USB 케이블 | 2 채널 USB2.0 |
BER (비트 에러율) | 10E-11 |
기계적 데이터 | |
투기 | 자료 |
직장 생활 | 센링 하락은 등급 표를 울립니다 |
회전 속도 | 150RPM |
임시로 일하기. | -30C~80C |
작업 습도 | 0~85% RH |
접점 재료 | 벨소리 등급 테이블을 하락하는 것을 참조하세요 |
하우징 소재 | 알루미늄 합금 |
토크 | 0.1N.m+ (0.03N.m / 6 회로) |
연결기 | USB 2.0 수컷들 (선택적인 여성) | |
삽입 손실 | ≤2db | |
전기적 데이터 | ||
투기 | 자료 | |
힘 | 신호 | |
전압 범위 | 0~440VAC/VDC | 0~440VAC/VDC |
절연 저항 | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
도선 투기. | 비난에 까딱없는 실버-플이티드 AWG17# | 비난에 까딱없는 실버-플이티드 AWG22# |
각선 길이 | 표준 300 밀리미터 (맞춤화될 수 있습니다) | |
절연 내력 | 500VAC@50Hz,60s | |
전기적 잡음 | < 0=""> | |
CE는 증명합니다 | 예 | |
재료 | 로에스는 증명합니다 |

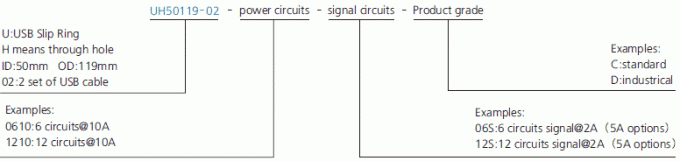

부품 호기 기술

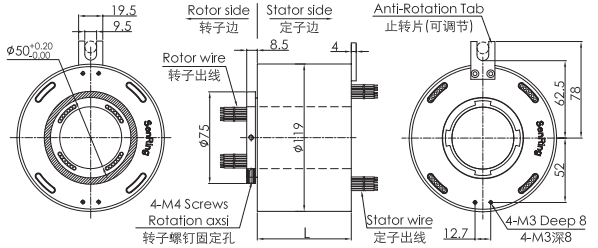

UH50119-01 USB 슬립 링을 그린 그림
표준 모델 목록
모델 | 전력 / 신호는 아니오 순회합니다. | USB는 아니오 채널이 생깁니다. | |||
신호(2A) | 전원(5A) | 전원(10A) | USB2.0 | USB3.0 | |
UH50119-02-04S | 4 | 0 | 0 | 2 | 76 |
UH50119-02-0410 | 0 | 4 | 0 | 2 | 76 |
UH50119-02-0420 | 0 | 0 | 4 | 2 | 76 |
UH50119-02-1010 | 0 | 10 | 0 | 2 | 100 |
UH50119-02-10S | 10 | 0 | 0 | 2 | 100 |
UH50119-02-0210-08S | 8 | 2 | 0 | 2 | 100 |
UH50119-02-0610-04S | 4 | 6 | 0 | 2 | 100 |
UH50119-02-1610 | 0 | 16 | 0 | 2 | 124 |
UH50119-02-16S | 16 | 0 | 0 | 2 | 124 |
UH50119-02-22S | 22 | 0 | 0 | 2 | 148 |
UH50119-02-34S | 34 | 0 | 0 | 2 | 196 |
*Remark : 회로는 20A 사용을 위해 평행하게 10A의 2 회로와 같은 N*10A를 얻기 위해 결합하여 10A의 큰 current,N 회로를 위한 대비가 될 수 있습니다.PL은 당신이 USB와 어떤 전력 / 신호 회로도 특화하지 않고 싶으면 센링 판매원과 연락하거나, 다른 신호를 섞습니다.
UH50119-01 USB 슬립 링 등급 표
G 라데 코드 | 최대 회전 속도 | 직장 생활 | 접점 재료 |
C : 표준 | 400RPM | 2000만 | 귀금속 |
D : 산업의 | 800RPM | 6000만 |
금 금
|
