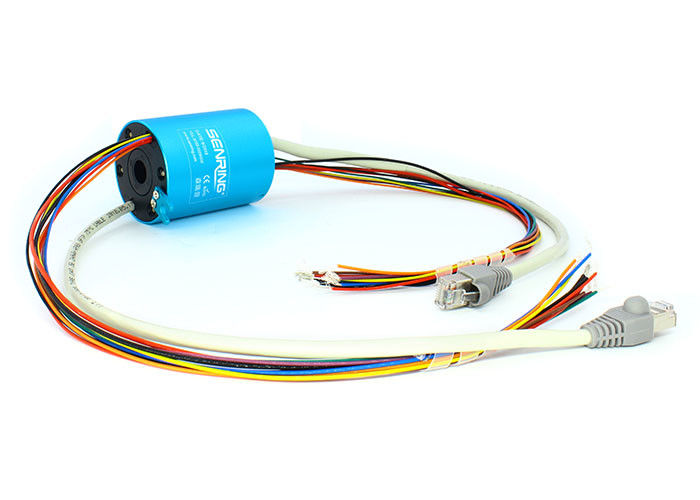

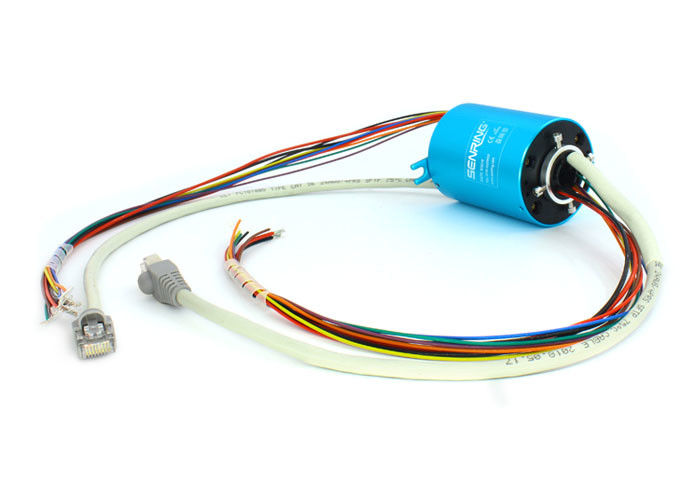

싱글 채널 기가비트 이더넷 슬립 링 홀 12.7 밀리미터 회전하는 슬립 링
EH1256-01 이더넷 슬립 링에 대한 기술
센터 구멍과 구멍 슬립 링 또한 불린 공동 슬립 링을 통하여, 그것은 필요성 360이' 로팅 때 전송 전력과 신호에 요구하는 어떠한 장치에도 적용될 수 있습니다.
센링 EH1256-01 시리즈 기가비트 이더넷 슬립 링은 기가비트 이더넷 신호의 싱글 채널을 전하기 위해 360 도 회전시킬 수 있는 필수적 정확성 전도성 슬립 링입니다. 슬립 링은 12.7 밀리미터의 구멍 직경과 56 밀리미터의 외경을 가지고 있습니다. 그것은 2-20A 경향과 혼합의 전송 1-22 채널과 USB와 HDMI와 같은 다른 신호를 혼합할 수 있습니다. 시장에서의 유사 제품과 비교하여, 그것은 안정적인 전송, 어떤 패킷 손실, 어떤 코드 오류, 낮은 수익 손실과 저삽입 손실이라는 유리한 입장에 있지 않습니다.
EH1256-01 이더넷 슬립 링의 특징
1. RJ45 연결기 (또한 RJ45 슬립 링으로 알려진 이더넷 슬립 링)로
2. 표준 이더넷 와이어 연결
3. 한 슬립 링에서 8개 채널 이더넷을 최대한으로 쓰세요
4. 전원 또는 공압 / 수력 슬립 반지와 결합할 수 있습니다
5. 10M/100M/1000M 기본적 Ｔ 이더넷을 전송하세요
6. 어떤 패킷 손실, 어떤 스트링 코드, 낮은 수익 손실, 저삽입 손실
7. 접점 재료 : 긴 일한 삶을 위해 마멸 저항과 산화 방지제를 보증하는 귀하 metal+gold 도금

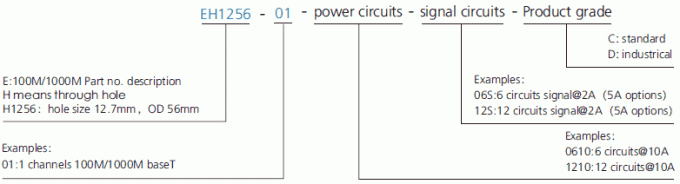

부품 호기 기술

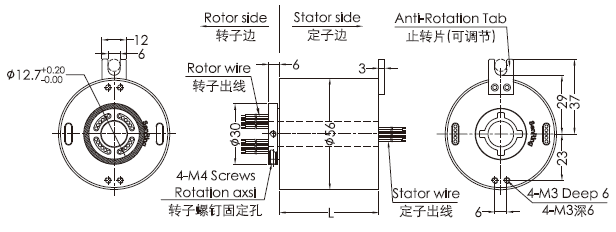

EH1256-01 이더넷 슬립 링을 그린 그림
EH1256-01 이더넷 슬립 링의 기술 명세서
| 이더넷 | 1개 채널 100M/1000M 베이스 티 |
| 기계적 데이터 | |
| 투기 | 자료 |
| 직장 생활 | 벨소리 등급 테이블을 하락하는 것을 참조하세요 |
| 회전 속도 | 벨소리 등급 테이블을 하락하는 것을 참조하세요 |
| 임시로 일하기 | -30C~80C |
| 작업 습도 | 0~85% RH |
| 접점 재료 | 벨소리 등급 테이블을 하락하는 것을 참조하세요 |
| 하우징 소재 | 알루미늄 합금 |
| 토크 | 0.1N.m ;+0.03N.m/6 회로 |
| 연결기 | RJ45 | |
| 전기적 데이터 | ||
| 투기 | 자료 | |
| 힘 | 신호 | |
| 전압 범위 | 0~440VAC/VDC | 0~440VAC/VDC |
| 절연 저항 | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| 도선 투기 | AWG17# 은 도금한 테프론 재질 와이어 | AWG22# 은 도금한 테프론 재질 와이어 |
| 각선 길이 | 표준 300 밀리미터 (맞춤화될 수 있습니다) | |
| 절연 내력 | 500VAC@50Hz,60s | |
| 전기적 잡음 | < 0=""> | |
| 전기적 잡음 | <10> | |
| CE는 증명합니다 | 예 | |
| 기계 진동 | MIL-STD-810E | |
| 재료 | 순응한 로에스 | |
표준 모델 목록
| 모델 | 전력 / 신호는 아니오 순회합니다. | 이더넷은 아니오 채널이 생깁니다. | 길이 L(mm) | ||
| 신호(0~2A) | 전원(10A) | 전원(20A) | |||
| EH1256-01-0210 | 0 | 2 | 0 | 1 | 55 |
| EH1256-01-04S | 4 | 0 | 0 | 4 | 55 |
| EH1256-01-0410 | 0 | 4 | 0 | 1 | 55 |
| EH1256-01-0420 | 0 | 0 | 4 | 1 | 71.5 |
| EH1256-01-10S | 10 | 0 | 0 | 1 | 71.5 |
| EH1256-01-0210-08S | 8 | 2 | 0 | 1 | 71.5 |
| EH1256-01-0610-04S | 4 | 6 | 0 | 1 | 71.5 |
| EH1256-01-16S | 16 | 0 | 0 | 1 | 88.5 |
| EH1256-01-1610 | 0 | 16 | 0 | 1 | 88.5 |
| EH1256-01-0410-12S | 12 | 4 | 0 | 1 | 88.5 |
| EH1256-01-0810-08S | 8 | 8 | 0 | 1 | 88.5 |
| EH1256-01-22S | 22 | 0 | 0 | 1 | 105.5 |
EH1256-01 이더넷 슬립 링 등급은 제의합니다
| 등급 코드 | 최대 회전 속도 | 직장 생활 | 접점 재료 |
| C(Standard) | 250RPM | 2000만 혁명 | 귀금속 |
| D(Industrical) | 600RPM | 8000만 혁명 | 금 금 |
센링 일반적 슬립 링 모델들이 다수의 애플리케이션과 장비에 적용된다고 세계적인 것을 위한 시스템 솔루션이 규정합니다.
그것은 풍력과 컨트롤러와 산업적 턴테이블, 로봇, 공학 기계, CCTV 비디오 모르니터링, 의학 장비, 군용 레이더와 기타를 포함합니다...
