원래 장소:
중국
브랜드 이름:
senring
인증:
CE, ISO9001
모델 번호:
EH3899-01
연락주세요

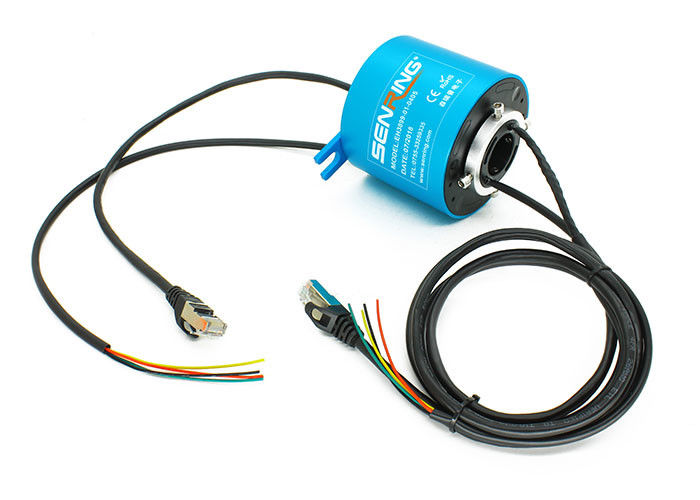

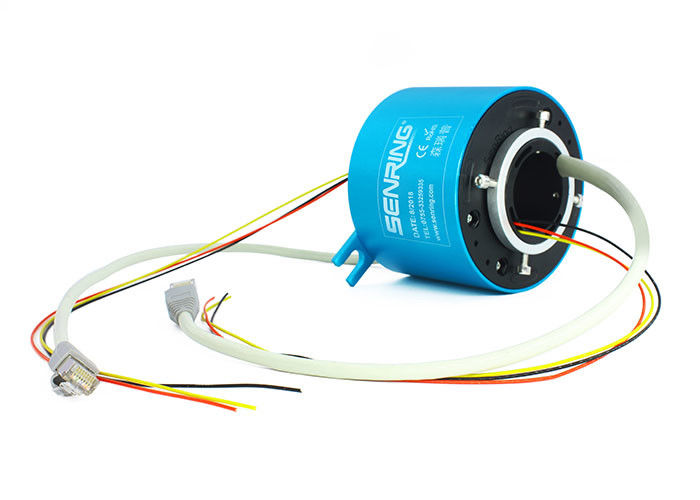

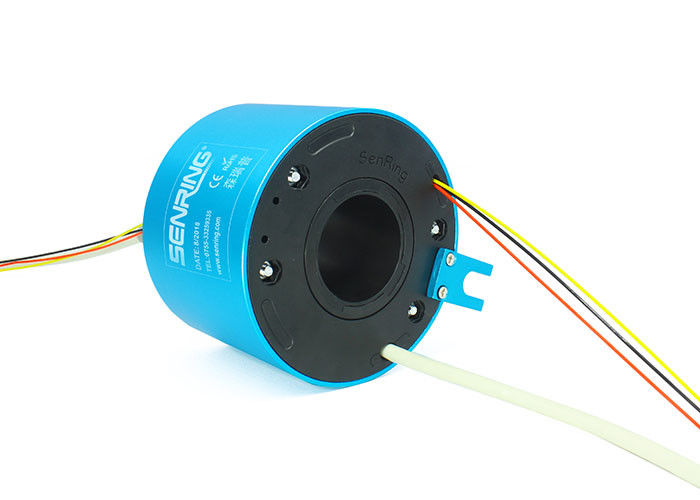

1 채널 기가비트 이더넷 회전식 결합 1 채널 기가비트 Ethernet+1~56은 전력 신호를 순회합니다
EH3899-01 이더넷 슬립 링에 대한 기술
트랜미트 1 채널 기가비트 이더넷이 360이' 로팅 때, 그것은 1~58 회로 권력 (전류 2~20A)와 USB를 전하기 위해 결합될 수 있다는 것을 정확하게 암시한 38.1 밀리미터, OD 99 밀리미터가 할 수있는 일체형 구조체, 구멍으로, SENRING EH3899-01 시리즈 기가비트 이더넷 회전식 결합
EH3899-01 이더넷 슬립 링의 특징
1. 표준 RJ45 숫놈 커넥터, 선택적인 RJ45 여성 ;
2. 송신할 수 있다 1 채널 기가비트 이더넷은 꾸준히 신호합니다, 최대 전송이 채널이 생깁니다 : 8개 채널.
3. 1~58 회로 전력 / 신호를 전송하기 위해 결합될 수 있습니다 ;
4. OD99mm, 38.1 사이즈 밀리미터에 구멍을 뚫습니다 ;
5. 10M, 100M, 1000M 베이스 티의 이더넷을 전해서 주로 사용됩니다 ;
6. 믿을 만한 전송, 어떤 패킷 손실, 어떤 스트링 코드, 낮은 수익 손실, 저삽입 손실, 기타 등등의 장점과 함께.

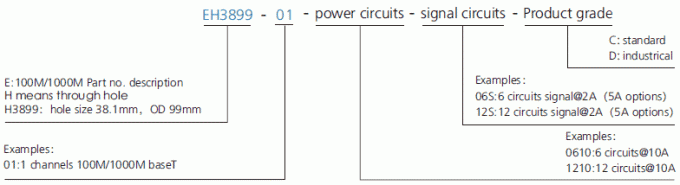

부품 호기 기술

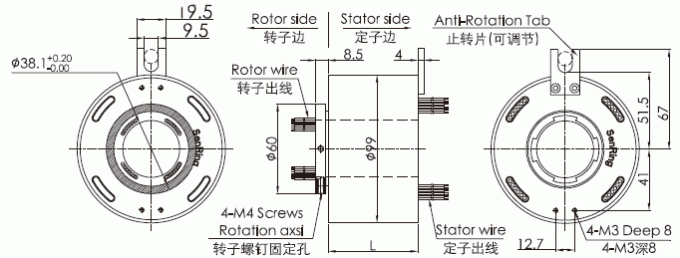

EH3899-01 이더넷 슬립 링을 그린 그림
표준 모델 목록
| 모델 | 전력 / 신호는 아니오 순회합니다. | 이더넷은 아니오 채널이 생깁니다. | 길이 L(mm) | ||
| 신호(0~2A) | 전원(10A) | 전원(20A) | |||
| EH3899-01-0210 | 0 | 2 | 0 | 1 | 72 |
| EH3899-01-04S | 4 | 0 | 0 | 1 | 72 |
| EH3899-01-0410 | 0 | 4 | 0 | 1 | 72 |
| EH3899-01-0420 | 0 | 0 | 4 | 1 | 72 |
| EH3899-01-10S | 10 | 0 | 0 | 1 | 96 |
| EH3899-01-0210-08S | 8 | 2 | 0 | 1 | 96 |
| EH3899-01-0610-04S | 4 | 6 | 0 | 1 | 96 |
| EH3899-01-16S | 16 | 0 | 0 | 1 | 120 |
| EH3899-01-1610 | 0 | 16 | 0 | 1 | 120 |
| EH3899-01-0410-12S | 12 | 4 | 0 | 1 | 120 |
| EH3899-01-0810-08S | 8 | 8 | 0 | 1 | 120 |
| EH3899-01-22S | 22 | 0 | 0 | 1 | 144 |
| EH3899-01-0410-18S | 18 | 4 | 0 | 1 | 144 |
| EH3899-01-2210 | 0 | 22 | 0 | 1 | 144 |
| EH3899-01-28S | 28 | 0 | 0 | 1 | 168 |
| EH3899-01-40S | 40 | 0 | 0 | 1 | 216 |
| EH3899-01-58S | 58 | 0 | 0 | 1 | 288 |
Mod
| 이더넷 | 1개 채널 100M/1000M 베이스 티 |
| 기계적 데이터 | |
| 투기 | 자료 |
| 직장 생활 | 벨소리 등급 테이블을 하락하는 것을 참조하세요 |
| 회전 속도 | 벨소리 등급 테이블을 하락하는 것을 참조하세요 |
| 임시로 일하기 | -30C~80C |
| 작업 습도 | 0~85% RH |
| 접점 재료 | 벨소리 등급 테이블을 하락하는 것을 참조하세요 |
| 하우징 소재 | 알루미늄 합금 |
| 토크 | 0.1N.m ;+0.03N.m/6 회로 |
| 연결기 | RJ45 | |
| 전기적 데이터 | ||
| 투기 | 자료 | |
| 힘 | 신호 | |
|
전압 범위
|
0~440VAC/VDC | 0~440VAC/VDC |
|
절연 저항
|
≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| 도선 투기 | AWG17# 은 도금한 테프론 재질 와이어 | AWG22# 은 도금한 테프론 재질 와이어 |
| 각선 길이 | 표준 300 밀리미터 (맞춤화될 수 있습니다) | |
| 절연 내력 | 500VAC@50Hz,60s | |
| 전기적 잡음 | < 0=""> | |
| 전기적 잡음 | <10> | |
| CE는 증명합니다 | 예 | |
| 기계 진동 | MIL-STD-810E | |
| 재료 | 순응한 로에스 | |
FAQ :
1. 어떻게 합니까?
우리는 고품질 슬립 링을 제조하면서, 설계하면서, 발달하는 것에 집중하고, 회전 시스템을 위한 다양한 솔루션을 제공합니다.
2. 어떻게 슬립 링을 선택합니까?
슬립 링 솔루션 중에서 적절한 선정은 전 회로, 전압과 회로 당 amps를 포함하는 귀하의 어플리케이션의 운용 변수와 동작속도와 증가하는 타입에 관한 세부 사항을 요구합니다. 당신의 수색을 시작하기 위한 좋은 장소는 우리의 표준 슬립 링과 함께 있습니다. 당신이 관습 / 수정 솔루션이 가장 아마 요구되거나 당신의 선택에 필요 지원이 시작되기 위해 우리와 연락한다고 확신하면.
3. 당신은 맞춘 슬립 링을 제공합니까?
예, 당신이 관습 / 수정 솔루션이 가장 아마 요구되거나 당신의 선택에 필요 지원이 시작되기 위해 우리와 연락한다고 확신하면. 우리의 엔지니어들은 당신의 필요를 위한 완전한 해결책을 제안할 것입니다.
