원래 장소:
중국
브랜드 이름:
senring
인증:
CE, ISO9001
모델 번호:
EM056-18-TM
연락주세요

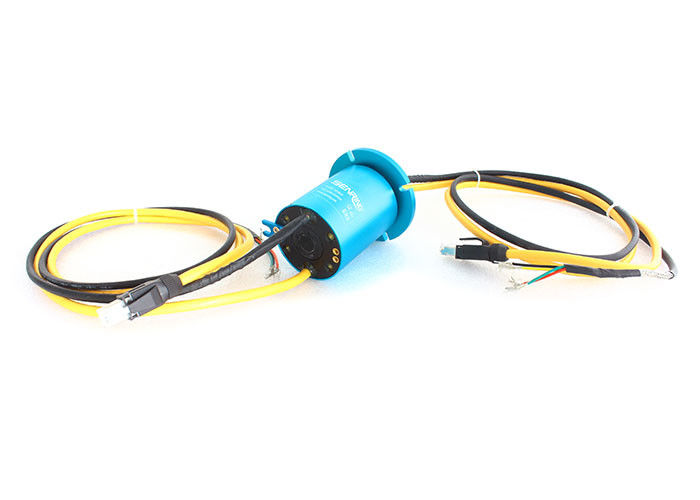

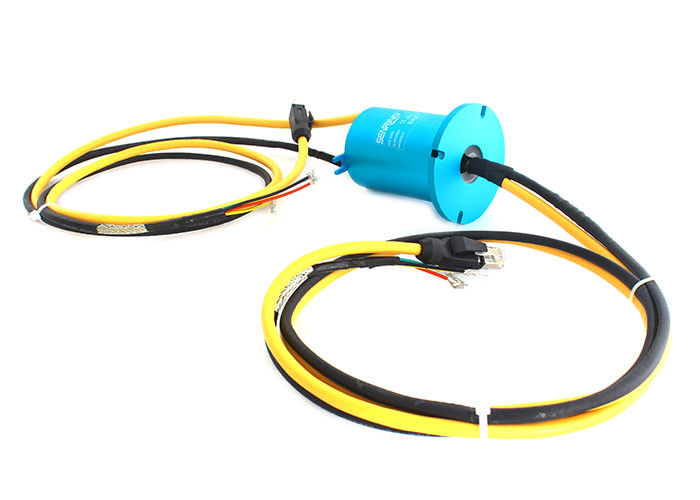

이더넷 슬립 링은 기가비트 네트워크 케이블의 1개 채널과 10A 전력 케이블의 4개 채널을 포함합니다
EM056-18-TM 이더넷 슬립 링에 대한 기술
센링 EM056-18-TM 시리즈 기가비트 이더넷 슬립 링은 56 밀리미터와 회전자 플랜지 설치의 외경을 가지고 있습니다. 그것은 기가비트 네트워크 케이블, 서보 모터를 위한 엔코더 케이블, RS232, RS485와 같은 버스 신호 케이블과 스텝 모터를 위한 신호 케이블로서 사용될 수 있는 8 핵심과 + 1 보호해야 하는 기가비트 네트워크 케이블을 10A 경향의 4개 채널을 지원합니다. 시장에서의 유사 제품과 비교해서, 그것은 안정적인 전송, 어떤 패킷 손실, 어떤 코드 오류와 낮은 수익 손실이라는 유리한 입장에 있지 않습니다.
EM056-18-TM 이더넷 슬립 링의 특징
1. 그것은 엔코더 케이블로 사용하기 위해 중지될 수 있는 표준 RJ45 연결기가 딸려 있습니다.
2. 이더넷이 신호를 보내고, 혼합될 수 있는 기가비트의 한 채널이 0-10A 전선의 4개 채널을 전한 것이 안정하게 송신합니다.
3. 슬립 링은 56 밀리미터의 외경을 가지고 있고, 플랜지가 탑재됩니다.
4. 그것은 안정적인 전송, 어떤 패킷 손실, 어떤 코드 오류, 낮은 수익 손실과 저삽입 손실이라는 유리한 입장에 있지 않습니다.

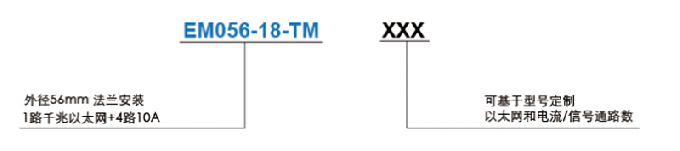

부품 호기 기술

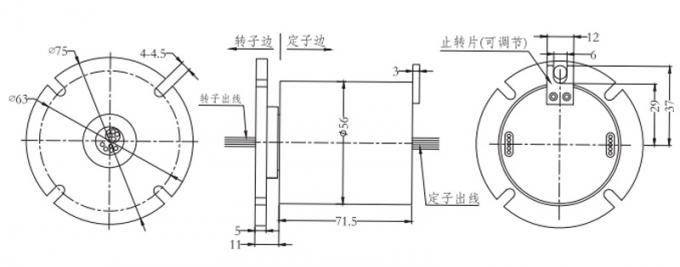

EM056-18-TM 이더넷 슬립 링을 그린 그림
EM056-18-TM 시리즈 슬립 링의 기술 명세서
| 이더넷 | 1개 채널 100M/1000M 베이스 티 |
| 기계적 데이터 | |
| 투기 | 자료 |
| 직장 생활 | 벨소리 등급 테이블을 하락하는 것을 참조하세요 |
| 회전 속도 | 벨소리 등급 테이블을 하락하는 것을 참조하세요 |
| 임시로 일하기 | -30C~80C |
| 작업 습도 | 0~85% RH |
| 접점 재료 | 벨소리 등급 테이블을 하락하는 것을 참조하세요 |
| 하우징 소재 | 알루미늄 합금 |
| 토크 | 0.1N.m ;+0.03N.m/6 회로 |
| 연결기 | RJ45 | |
| 전기적 데이터 | ||
| 투기 | 자료 | |
| 힘 | 신호 | |
|
전압 범위
|
0~440VAC/VDC | 0~440VAC/VDC |
|
절연 저항
|
≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| 도선 투기 | AWG17# 은 도금한 테프론 재질 와이어 | AWG22# 은 도금한 테프론 재질 와이어 |
| 각선 길이 | 표준 300 밀리미터 (맞춤화될 수 있습니다) | |
| 절연 내력 | 500VAC@50Hz,60s | |
| 전기적 잡음 | < 0=""> | |
| 전기적 잡음 | <10> | |
| CE는 증명합니다 | 예 | |
| 기계 진동 | MIL-STD-810E | |
| 재료 | 순응한 로에스 | |
EM056-18-TM 시리즈 슬립 링 등급 표
| 등급 코드 | 최대 회전 속도 | 직장 생활 | 접점 재료 |
| C(Standard) | 250RPM | 2000만 혁명 | 귀금속 |
| D(Industrical) | 600RPM | 8000만 혁명 | 금 도금법 - 금 도금법 |
