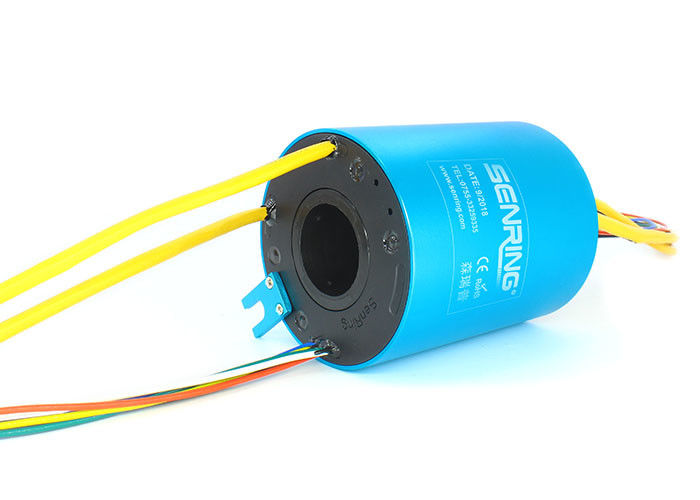

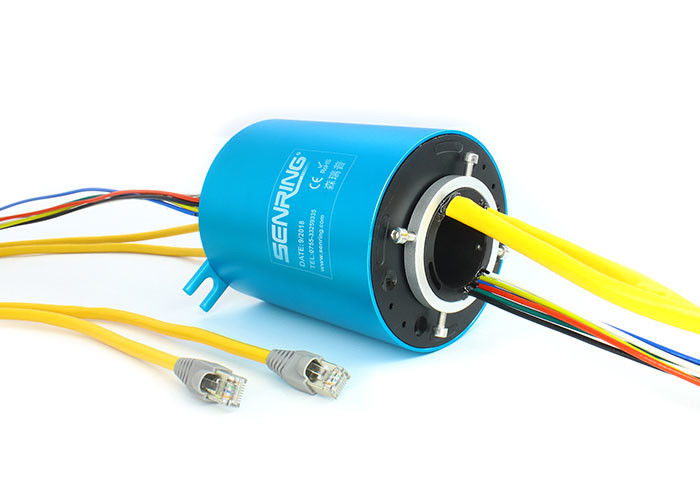

이더넷 회전식 결합 2 채널 기가비트 Ethernet+1~48은 전력 / 신호를 순회합니다
EH2586-02 이더넷 슬립 링에 대한 기술
센링 EH2586-02 시리즈 기가비트 이더넷 회전 조인트는 기가비트 이더넷 신호의 2개 채널을 전하기 위해 360 도 회전시킬 수 있는 필수적 정확성 전도성 슬립 링입니다. 슬립 링은 25.4 밀리미터의 구멍 직경과 86 밀리미터의 외경을 가지고 있습니다. 그것은 2-20A 경향과 혼합의 전송 1-26 채널과 USB와 HDMI와 같은 다른 신호를 혼합할 수 있습니다. 시장에서의 유사 제품과 비교하여, 그것은 안정적인 전송, 어떤 패킷 손실, 어떤 코드 오류, 낮은 수익 손실과 저삽입 손실이라는 유리한 입장에 있지 않습니다.

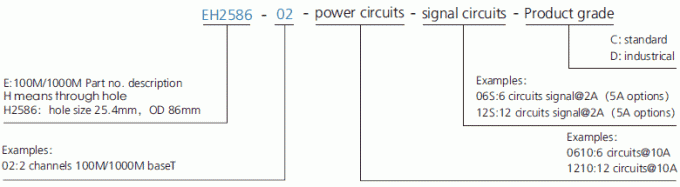

부품 호기 기술

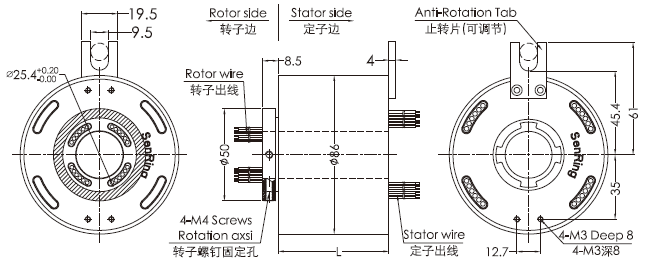

EH2586-02 이더넷 슬립 링을 그린 그림
EH2586-02 이더넷 슬립 링의 특징
1. 선택적인 여성인 표준 RJ45 남자 connector,RJ45 ;
2. 꾸준히 2개 채널 기가비트 이서넷 신호를 전송할 수 있, 최대 전송은 다음을 보냅니다 8개 채널.
3. 1~26 회로 전력 / 신호를 전송하기 위해 결합될 수 있습니다 ;
4. 전력 채널 또는 기체-액체 회전식 결합과 함께 일할 수 있습니다 ;
5. 구멍 치수 25.4 mm,OD86mm ;
6. 10M, 100M, 1000M 베이스 티의 이더넷을 전해서 주로 사용됩니다 ;
7. 믿을 만한 전송, 어떤 패킷 손실, 어떤 스트링 코드, 낮은 수익 손실, 저삽입 손실, 기타 등등의 장점과 함께.
EH2586-02 이더넷 슬립 링의 기술 명세서
| 이더넷 | 2개 채널 100M/1000M 베이스 티 |
| 기계적 데이터 | |
| 투기 | 자료 |
| 직장 생활 | 벨소리 등급 테이블을 하락하는 것을 참조하세요 |
| 회전 속도 | 벨소리 등급 테이블을 하락하는 것을 참조하세요 |
| 임시로 일하기 | -30C~80C |
| 작업 습도 | 0~85% RH |
| 접점 재료 | 벨소리 등급 테이블을 하락하는 것을 참조하세요 |
| 하우징 소재 | 알루미늄 합금 |
| 토크 | 0.1N.m ;+0.03N.m/6 회로 |
| 연결기 | RJ45 | |
| 전기적 데이터 | ||
| 투기 | 자료 | |
| 힘 | 신호 | |
| 전압 범위 | 0~440VAC/VDC | 0~440VAC/VDC |
| 절연 저항 | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| 도선 투기 | AWG17# 은 도금한 테프론 재질 와이어 | AWG22# 은 도금한 테프론 재질 와이어 |
| 각선 길이 | 표준 300 밀리미터 (맞춤화될 수 있습니다) | |
| 절연 내력 | 500VAC@50Hz,60s | |
| 전기적 잡음 | < 0=""> | |
| 전기적 잡음 | <10> | |
| CE는 증명합니다 | 예 | |
| 기계 진동 | MIL-STD-810E | |
| 재료 | 순응한 로에스 | |
표준 모델 목록
| 모델 | 전력 / 신호는 아니오 순회합니다. | 이더넷은 아니오 채널이 생깁니다. | 길이 L(mm) | ||
| 신호(0~2A) | 전원(10A) | 전원(20A) | |||
| EH2586-02-02S | 2 | 0 | 0 | 2 | 96 |
| EH2586-02-0210 | 0 | 2 | 0 | 2 | 96 |
| EH2586-02-08S | 8 | 0 | 0 | 2 | 120 |
| EH2586-02-0810 | 0 | 8 | 0 | 2 | 120 |
| EH2586-02-0410-04S | 4 | 4 | 0 | 2 | 120 |
| EH2586-02-14S | 14 | 0 | 0 | 2 | 144 |
| EH2586-02-1410 | 0 | 14 | 0 | 2 | 144 |
| EH2586-02-20S | 22 | 0 | 0 | 2 | 168 |
| EH2586-02-26S | 26 | 0 | 0 | 2 | 192 |
*Remark :회로는 20A 사용을 위해 평행하게 10A의 2 회로와 같은 N*10A를 얻기 위해 결합하여 10A의 큰 current,N 회로를 위한 대비가 될 수 있습니다. 만약 당신이 전력과 신호인 이더넷의 채널 호기를 특화할 필요가 있거나, 다른 신호를 섞으면, 플스가 센링 판매원과 연락합니다.
EH2586-02 이더넷 슬립 링 등급은 제의합니다
| 등급 코드 | 최대 회전 속도 | 직장 생활 | 접점 재료 |
| C(Standard) | 250RPM | 2000만 혁명 | 귀금속 |
| D(Industrical) | 600RPM | 8000만 혁명 | 금 금 |
