원래 장소:
중국
브랜드 이름:
senring
인증:
CE, ISO9001
모델 번호:
EH1256-02
연락주세요

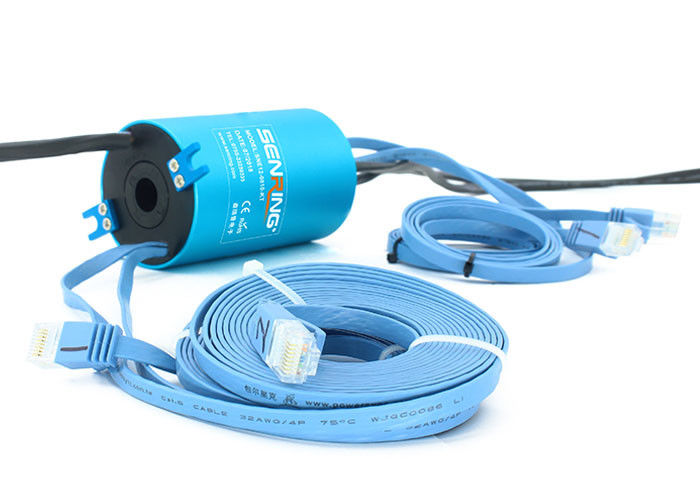

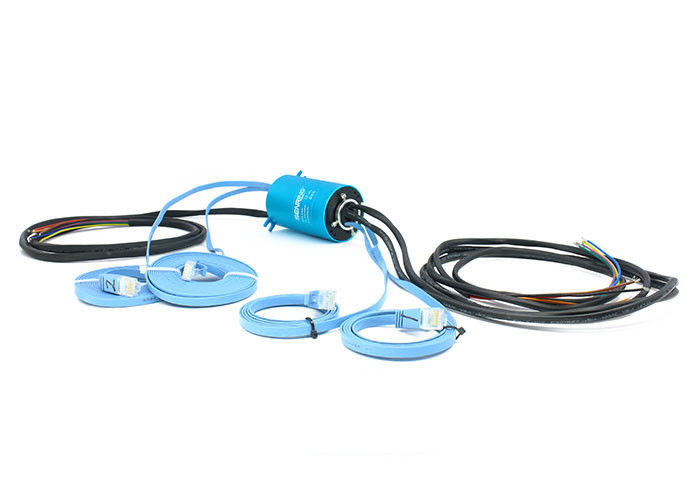

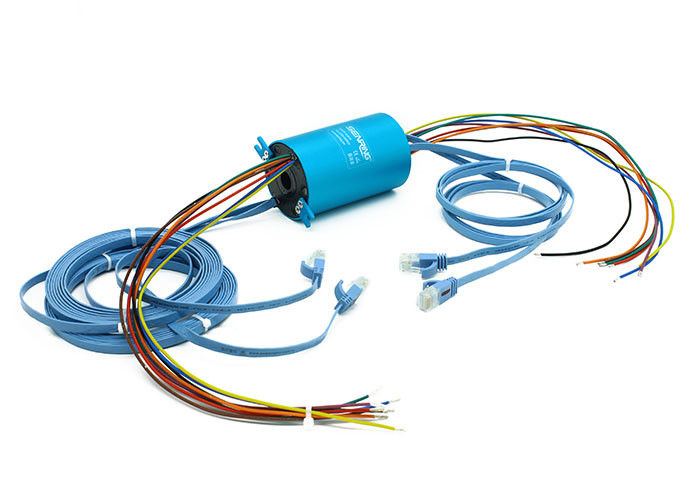

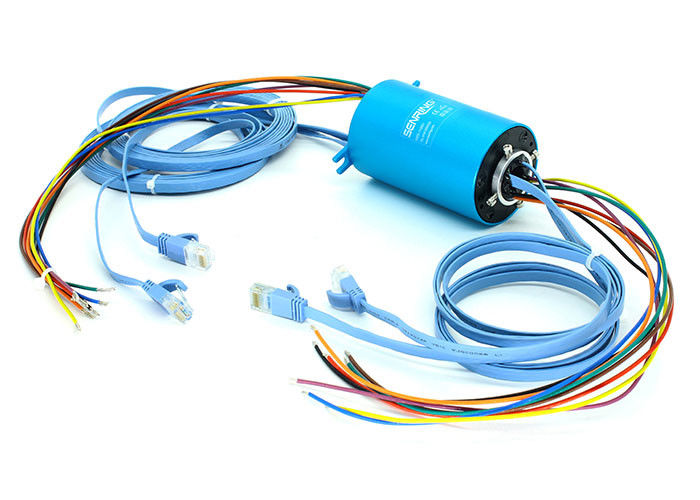

RJ45 연결기와 6 순회 이더넷 하락 환형홀 12.7 사이즈 밀리미터
EH1256-02 이더넷 슬립 링에 대한 기술
센링 H1256-02 시리즈 기가비트 이더넷 회전 조인트는 기가비트 이더넷 신호의 2개 채널을 전하기 위해 360 도 회전시킬 수 있는 필수적 정확성 전도성 슬립 링입니다. 슬립 링은 12.7 밀리미터의 구멍 직경과 56 밀리미터의 외경을 가지고 있습니다. 그것은 2-20A 경향과 혼합의 전송 1-14 채널과 USB와 HDMI와 같은 다른 신호를 혼합할 수 있습니다.
EH1256-02 이더넷 슬립 링의 특징
1. 선택적인 여성인 표준 RJ45 남자 connector,RJ45 ;
2. 2개 채널 기가비트 이서넷 신호를 위한 안정적 전송 ;
3. 2~14 회로 전력 / 신호를 전송하기 위해 결합될 수 있습니다
4. 구멍 치수 12.7 mm,OD56mm ;
5. 믿을 만한 전송, 어떤 패킷 손실, 어떤 스트링 코드, 낮은 수익 손실, 저삽입 손실, 기타 등등의 장점과 함께.

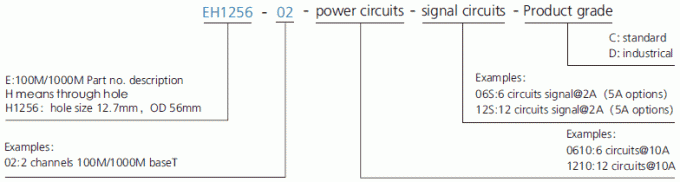

부품 호기 기술

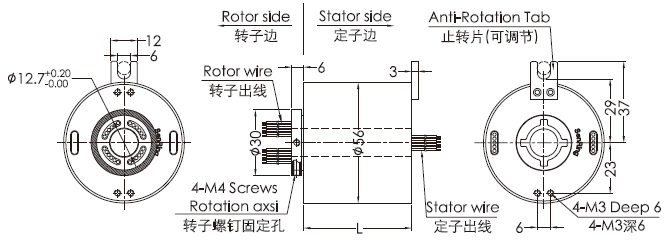

EH1256-02 이더넷 슬립 링을 그린 그림
EH1256-02 이더넷 슬립 링의 기술 명세서
| 이더넷 | 2개 채널 100M/1000M 베이스 티 |
| 기계적 데이터 | |
| 투기 | 자료 |
| 직장 생활 | 벨소리 등급 테이블을 하락하는 것을 참조하세요 |
| 회전 속도 | 벨소리 등급 테이블을 하락하는 것을 참조하세요 |
| 임시로 일하기 | -30C~80C |
| 작업 습도 | 0~85% RH |
| 접점 재료 | 벨소리 등급 테이블을 하락하는 것을 참조하세요 |
| 하우징 소재 | 알루미늄 합금 |
| 토크 | 0.1N.m ;+0.03N.m/6 회로 |
| 연결기 | RJ45 | |
| 전기적 데이터 | ||
| 투기 | 자료 | |
| 힘 | 신호 | |
| 전압 범위 | 0~440VAC/VDC | 0~440VAC/VDC |
| 절연 저항 | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| 도선 투기 | AWG17# 은 도금한 테프론 재질 와이어 | AWG22# 은 도금한 테프론 재질 와이어 |
| 각선 길이 | 표준 300 밀리미터 (맞춤화될 수 있습니다) | |
| 절연 내력 | 500VAC@50Hz,60s | |
| 전기적 잡음 | < 0=""> | |
| 전기적 잡음 | <10> | |
| CE는 증명합니다 | 예 | |
| 기계 진동 | MIL-STD-810E | |
| 재료 | 순응한 로에스 | |
표준 모델 목록
| 모델 | 전력 / 신호는 아니오 순회합니다. | 이더넷은 아니오 채널이 생깁니다. | 길이 L(mm) | ||
| 신호(0~2A) | 전원(10A) | 전원(20A) | |||
| EH1256-02-02S | 2 | 0 | 0 | 2 | 71.5 |
| EH1256-02-0210 | 0 | 2 | 0 | 2 | 71.5 |
| EH1256-02-08S | 8 | 0 | 0 | 2 | 88.5 |
| EH1256-02-0810 | 0 | 8 | 0 | 2 | 88.5 |
| EH1256-02-0410-04S | 4 | 4 | 0 | 2 | 88.5 |
| EH1256-02-14S | 14 | 0 | 0 | 2 | 105.5 |
| EH1256-02-1410 | 0 | 14 | 0 | 2 | 105.5 |
EH1256-02 이더넷 슬립 링 등급은 제의합니다
| 등급 코드 | 최대 회전 속도 | 직장 생활 | 접점 재료 |
| C(Standard) | 250RPM | 2000만 혁명 | 귀금속 |
| D(Industrical) | 600RPM | 8000만 혁명 | 금 금 |
FAQ :
| Q1 : 공장 또는 무역 업체입니까? | ||||||||||
| 한 : 우리는 고위급 연구 개발 팀과 전문적 공장입니다. | ||||||||||
| Q2 : 당신이 슬립 링의 얼마나 많은 타입을 가지고 있습니까? | ||||||||||
| 한 : 우리는 모든 일종의 슬립 링을 공급할 수 있습니다.미니트아리 슬립 링, 주문 제작된 슬라이링과 같이, 소형 슬립 링, 섬유 광학 슬립 링, RF 회전식 결합, HD 결합형, 디스크 슬립 링, 풍력 전원 슬립 링, 태양력 슬립 링, 관통 구멍 슬립 링, 등. |
||||||||||
| Q3 : 슬립 링에 고주파 신호를 공급하시겠습니까고 (또는) 광 통신 신호. | ||||||||||
| 한 : 예, 우리는 당신의 요구로서의 혼합 신호 슬립 링을 공급할 수 있습니다. | ||||||||||
| Q4 : 당신은 OEM과 ODM을 공급합니까 ? | ||||||||||
| 한 : 예, 우리는 OEM과 ODM을 공급합니다. |
