원래 장소:
중국
브랜드 이름:
senring
인증:
CE, ISO9001
모델 번호:
EH2586-01
연락주세요

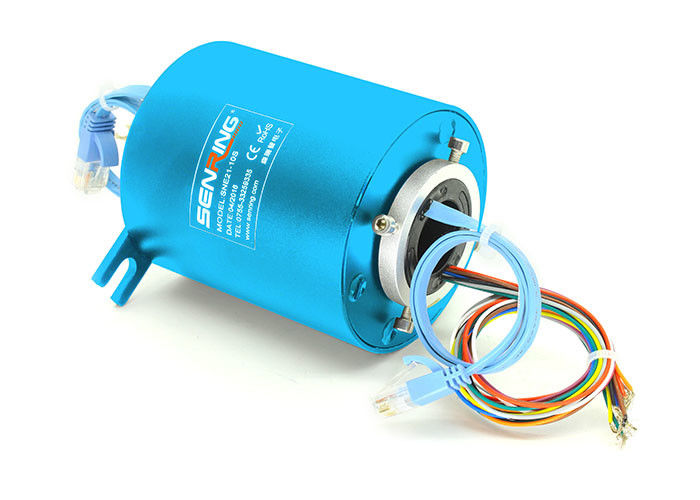

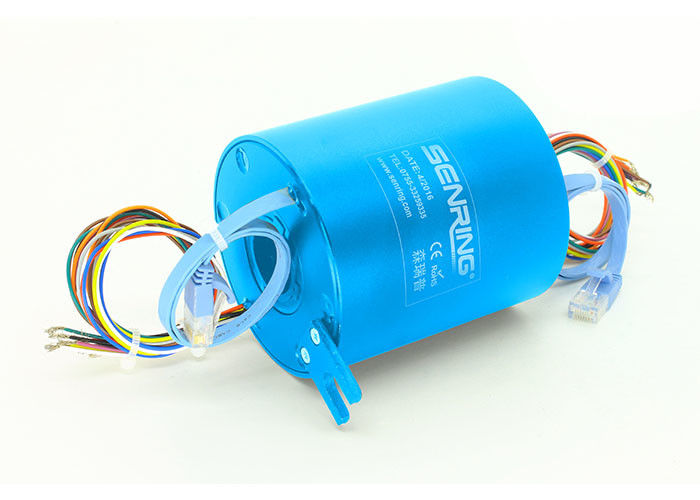

600Rpm 1 채널 이더넷 슬립 링 관통 보어 디자인 25.4 사이즈 밀리미터
EH2586-01 이더넷 슬립 링에 대한 기술
센링 EH2586-01 시리즈 기가비트 이더넷 회전 조인트는 기가비트 이더넷 신호의 싱글 채널을 전하기 위해 360 도 회전시킬 수 있는 필수적 정확성 전도성 슬립 링입니다. 슬립 링은 25.4 밀리미터의 구멍 직경과 86 밀리미터의 외경을 가지고 있습니다. 그것은 2-20A 경향과 혼합의 전송 1-22 채널과 USB와 HDMI와 같은 다른 신호를 혼합할 수 있습니다. 시장에서의 유사 제품과 비교하여, 그것은 안정적인 전송, 어떤 패킷 손실, 어떤 코드 오류, 낮은 수익 손실과 저삽입 손실이라는 유리한 입장에 있지 않습니다.
센링이 모듈화되어서 제공할지라도 & 원래 하락으로서의 다양한 애플리케이션 솔루션을 위한 규격 설계는 제조사를 울립니다. 미안하지만, 당신의 가장 적당한 이더넷 슬립 링 연결기를 만들기 위해 우리와 연락하여 줍니다.
EH2586-01 이더넷 슬립 링의 특징
1. 표준이고 계속 표준입니다
2. 칼라 코딩된 도선
3. 매우 낮은 전기적 노이즈
4. 앤티-재밍, 매우 저비용
5. 광대역 : 이더넷 (1000개 베이스 티)

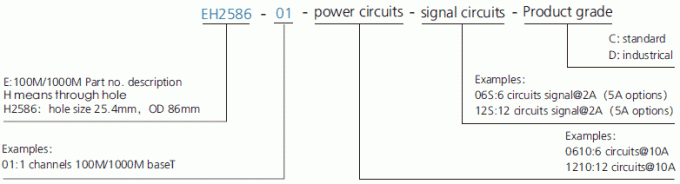

부품 호기 기술

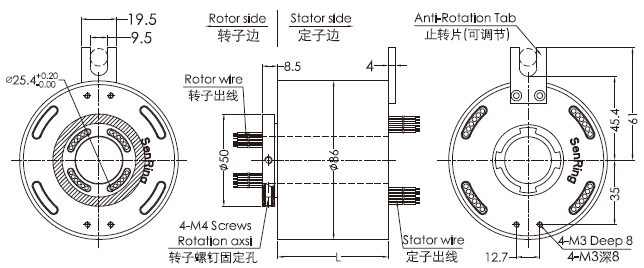

EH2586-01 이더넷 슬립 링을 그린 그림
EH2586-01 이더넷 슬립 링의 기술 명세서
| 이더넷 | 1개 채널 100M/1000M 베이스 티 |
| 기계적 데이터 | |
| 투기 | 자료 |
| 직장 생활 | 벨소리 등급 테이블을 하락하는 것을 참조하세요 |
| 회전 속도 | 벨소리 등급 테이블을 하락하는 것을 참조하세요 |
| 임시로 일하기 | -30C~80C |
| 작업 습도 | 0~85% RH |
| 접점 재료 | 벨소리 등급 테이블을 하락하는 것을 참조하세요 |
| 하우징 소재 | 알루미늄 합금 |
| 토크 | 0.1N.m ;+0.03N.m/6 회로 |
| 연결기 | RJ45 | |
| 전기적 데이터 | ||
| 투기 | 자료 | |
| 힘 | 신호 | |
| 전압 범위 | 0~440VAC/VDC | 0~440VAC/VDC |
| 절연 저항 | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| 도선 투기 | AWG17# 은 도금한 테프론 재질 와이어 | AWG22# 은 도금한 테프론 재질 와이어 |
| 각선 길이 | 표준 300 밀리미터 (맞춤화될 수 있습니다) | |
| 절연 내력 | 500VAC@50Hz,60s | |
| 전기적 잡음 | < 0=""> | |
| 전기적 잡음 | <10> | |
| CE는 증명합니다 | 예 | |
| 기계 진동 | MIL-STD-810E | |
| 재료 | 순응한 로에스 | |
표준 모델 목록
| 모델 | 전력 / 신호는 아니오 순회합니다. | 이더넷은 아니오 채널이 생깁니다. | 길이 L(mm) | ||
| 신호(0~2A) | 전원(10A) | 전원(20A) | |||
| EH2586-01-0210 | 0 | 2 | 0 | 1 | 72 |
| EH2586-01-04S | 4 | 0 | 0 | 1 | 72 |
| EH2586-01-0410 | 0 | 4 | 0 | 1 | 72 |
| EH2586-01-0420 | 0 | 0 | 4 | 1 | 72 |
| EH2586-01-10S | 10 | 0 | 0 | 1 | 96 |
| EH2586-01-0210-08S | 8 | 2 | 0 | 1 | 96 |
| EH2586-01-0610-04S | 4 | 6 | 0 | 1 | 96 |
| EH2586-01-16S | 16 | 0 | 0 | 1 | 120 |
| EH2586-01-1610 | 0 | 16 | 0 | 1 | 120 |
| EH2586-01-0410-12S | 12 | 4 | 0 | 1 | 120 |
| EH2586-01-0810-08S | 8 | 8 | 0 | 1 | 120 |
| EH2586-01-22S | 22 | 0 | 0 | 1 | 144 |
| EH2586-01-0410-18S | 18 | 4 | 0 | 1 | 144 |
| EH2586-01-2210 | 0 | 22 | 0 | 1 | 144 |
EH2586-01 이더넷 슬립 링 등급은 제의합니다
| 등급 코드 | 최대 회전 속도 | 직장 생활 | 접점 재료 |
| C(Standard) | 250RPM | 2000만 혁명 | 귀금속 |
| D(Industrical) | 600RPM | 8000만 혁명 | 금 금 |
이더넷 슬립 링 애플리케이션 :
오우 전시품 / 디스플레이 장비
오우 패키징 / 포장 기계류
오우 반도체 제어 시스템
오우 산업용 기계류
오우 분할회전테블
오우 처리 제어 장치
오우 중장비 작은 탑 또는 케이블릴
오우 비상 조명, 로보틱스 팔레타이징 기계, 선택
오우 의학 장비 | 회전식 센서, 비상 조명, 로보틱스
오우 축소형 케이블릴
