원래 장소:
중국
브랜드 이름:
senring
인증:
CE, ISO9001
모델 번호:
EH3899-02
연락주세요

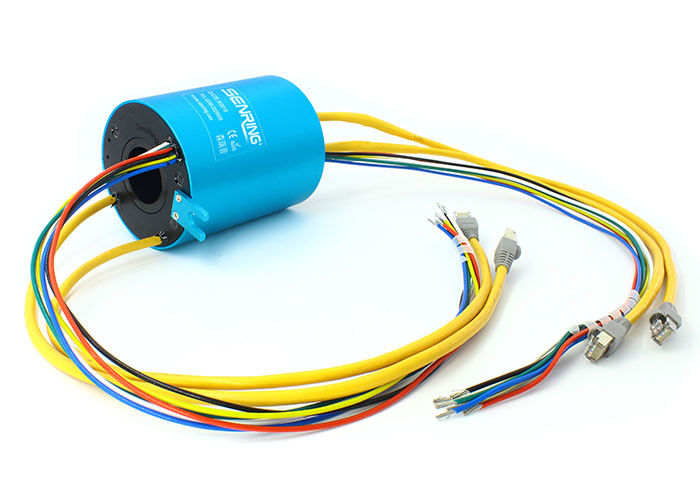

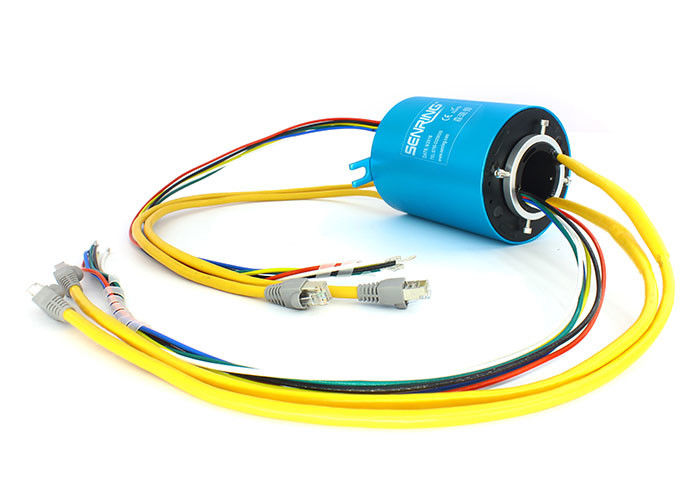

1000M/100M 베이스-티 이더넷 하락은 2 채널 기가비트 이더넷을 울립니다
EH3899-02 이더넷 슬립 링에 대한 기술
관습을 위한 이용 가능하 100/1000M 이더넷 신호를 운영합니다
삽입 손실, 반사 특성과 혼선은 이더넷 슬립 링을 위한 3 매우 중요 매개변수입니다. 센링 기술 이더넷 슬립 링 부품이 믿을 만한 금속과 금이 도금처리했다는 것 인 모두는 접합부를 순회합니다, 제품 주택이 알루미늄으로 만들어집니다. 안정적인 전송, 어떤 패킷 손실, 어떤 직렬 코드, 작은 반사 특성, 저삽입 손실, 기타 등등 이 유리하게 회사 공급 슬립 링.
센링이 모듈화되어서 제공할지라도 & 원래 하락으로서의 다양한 애플리케이션 솔루션을 위한 규격 설계는 제조사를 울립니다. 미안하지만, 당신의 가장 적당한 이더넷 슬립 링 연결기를 만들기 위해 우리와 연락하여 줍니다.
EH3899-02 이더넷 슬립 링의 특징
1. 이 제품은 표준 RJ45 연결기를 사용하고, RJ45 암놈 커넥터를 갖추고 있을 수 있습니다.
2. 그것은 안정하게 싱글 채널 기가비트 이서넷 신호를 전송할 수 있고, 동시에 최고 8까지 이더넷 채널을 전할 수 있습니다.
3. 그것은 전력 / 전류 / 신호의 전송 1-58 채널을 섞을 수 있습니다. 그것은 주로 이더넷 (10M / 100M / 1000M 베이스 티)을 전하고, 또한 현재 채널 또는 유동적 회전식 결합과 함께 일할 수 있습니다.
4. 슬립 링은 50 밀리미터의 구멍 직경과 120 밀리미터의 외경을 가지고 있습니다.
5. 그것은 극히 낮은 BER 오류율과 초고속 신호대잡음비와 미국군 도포 기술을 사용합니다.

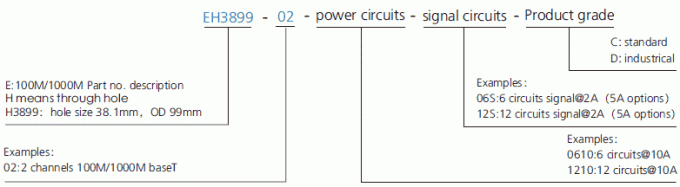

부품 호기 기술

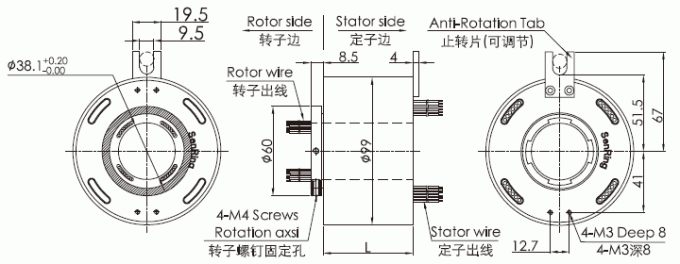

EH3899-02 이더넷 슬립 링을 그린 그림
EH3899-02 이더넷 슬립 링의 기술 명세서
| 이더넷 | 2개 채널 100M/1000M 베이스 티 |
| 기계적 데이터 | |
| 투기 | 자료 |
| 직장 생활 | 벨소리 등급 테이블을 하락하는 것을 참조하세요 |
| 회전 속도 | 벨소리 등급 테이블을 하락하는 것을 참조하세요 |
| 임시로 일하기 | -30C~80C |
| 작업 습도 | 0~85% RH |
| 접점 재료 | 벨소리 등급 테이블을 하락하는 것을 참조하세요 |
| 하우징 소재 | 알루미늄 합금 |
| 토크 | 0.1N.m ;+0.03N.m/6 회로 |
| 연결기 | RJ45 | |
| 전기적 데이터 | ||
| 투기 | 자료 | |
| 힘 | 신호 | |
| 전압 범위 | 0~440VAC/VDC | 0~440VAC/VDC |
| 절연 저항 | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| 도선 투기 | AWG17# 은 도금한 테프론 재질 와이어 | AWG22# 은 도금한 테프론 재질 와이어 |
| 각선 길이 | 표준 300 밀리미터 (맞춤화될 수 있습니다) | |
| 절연 내력 | 500VAC@50Hz,60s | |
| 전기적 잡음 | < 0=""> | |
| 전기적 잡음 | <10> | |
| CE는 증명합니다 | 예 | |
| 기계 진동 | MIL-STD-810E | |
| 재료 | 순응한 로에스 | |
표준 모델 목록
| 모델 | 전력 / 신호는 아니오 순회합니다. | 이더넷은 아니오 채널이 생깁니다. | 길이 L(mm) | ||
| 신호(0~2A) | 전원(10A) | 전원(20A) | |||
| EH3899-02-02S | 2 | 0 | 0 | 2 | 96 |
| EH3899-02-0210 | 0 | 2 | 0 | 2 | 96 |
| EH3899-02-08S | 8 | 0 | 0 | 2 | 120 |
| EH3899-02-0810 | 0 | 8 | 0 | 2 | 120 |
| EH3899-02-0410-04S | 4 | 4 | 0 | 2 | 120 |
| EH3899-02-14S | 14 | 0 | 0 | 2 | 144 |
| EH3899-02-1410 | 0 | 14 | 0 | 2 | 144 |
| EH3899-02-20S | 22 | 0 | 0 | 2 | 168 |
| EH3899-02-26S | 26 | 0 | 0 | 2 | 196 |
| EH3899-02-32S | 32 | 0 | 0 | 2 | 216 |
| EH3899-02-56S | 56 | 0 | 0 | 2 | 312 |
EH3899-02 이더넷 슬립 링 등급은 제의합니다
| 등급 코드 | 최대 회전 속도 | 직장 생활 | 접점 재료 |
| C(Standard) | 250RPM | 2000만 혁명 | 귀금속 |
| D(Industrical) | 600RPM | 8000만 혁명 | 금 금 |
슬립 링은 전력 또는 데이터를 움직이지 않은 것 회전 구조로 이동시키는 동안 억제되지 않은, 연속적인 회전을 요구하는 어떠한 기전 시스템에서 사용될 수 있습니다.
