원래 장소:
중국
브랜드 이름:
senring
인증:
CE, ISO9001
모델 번호:
EH50119-01
연락주세요
고속 이더넷 하락은 100M/1000M 이더넷 신호를 울립니다

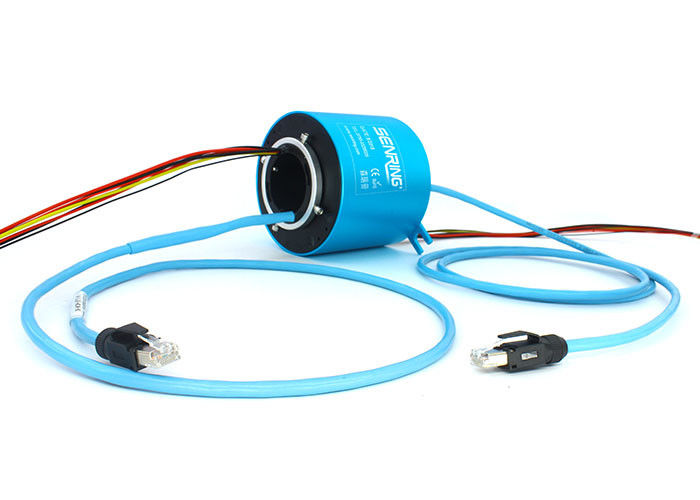

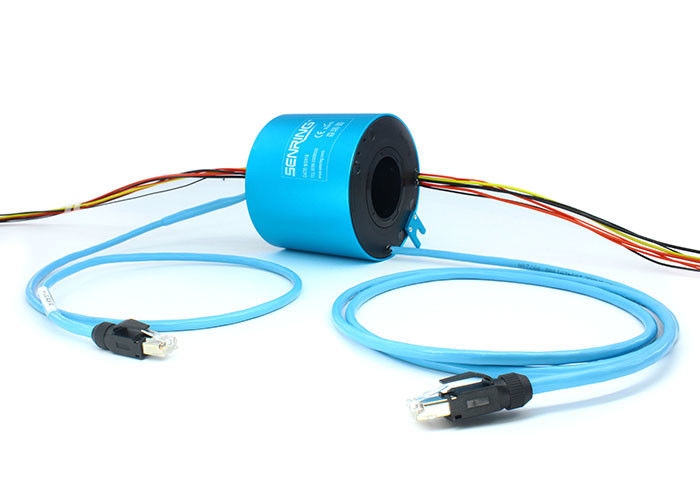

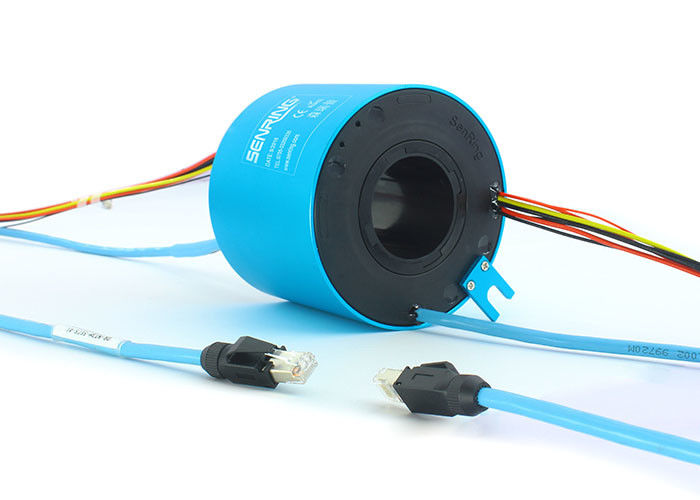

EH50119-01 이더넷 슬립 링에 대한 기술
센링 EH50119-01 시리즈 기가비트 이더넷 슬립 링은 기가비트 이더넷 신호의 싱글 채널을 전하기 위해 360 도 회전시킬 수 있는 필수적 정확성 전도성 슬립 링입니다. 슬립 링은 50 밀리미터의 구멍 직경과 120 밀리미터의 외경을 가지고 있습니다. 그것은 2-20A 경향과 혼합의 전송 1-58 채널과 USB와 HDMI와 같은 다른 신호를 혼합할 수 있습니다.
EH50119-01 이더넷 슬립 링의 특징
1. 그것은 안정적인 전송, 어떤 패킷 손실, 어떤 코드 오류, 낮은 수익 손실과 저삽입 손실이라는 유리한 입장에 있지 않습니다.
2. 이 제품은 표준 RJ45 연결기를 사용하고, RJ45 암놈 커넥터를 갖추고 있을 수 있습니다.
3. 그것은 안정하게 싱글 채널 기가비트 이서넷 신호를 전송할 수 있고, 동시에 최고 8까지 이더넷 채널을 전할 수 있습니다.
4. 그것은 전력 / 전류 / 신호의 전송 1-58 채널을 섞을 수 있습니다. 그것은 주로 이더넷 (10M / 100M / 1000M 베이스 티)을 전하고, 또한 현재 채널 또는 유동적 회전식 결합과 함께 일할 수 있습니다.
5. 슬립 링은 50 밀리미터의 구멍 직경과 120 밀리미터의 외경을 가지고 있습니다.
6. 그것은 극히 낮은 BER 오류율과 초고속 신호대잡음비와 미국군 도포 기술을 사용합니다.

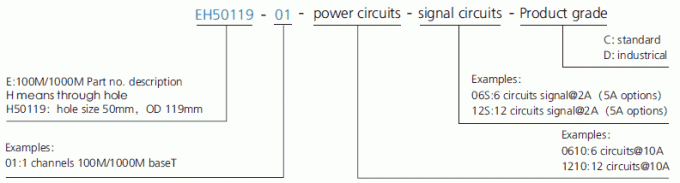

부품 호기 기술

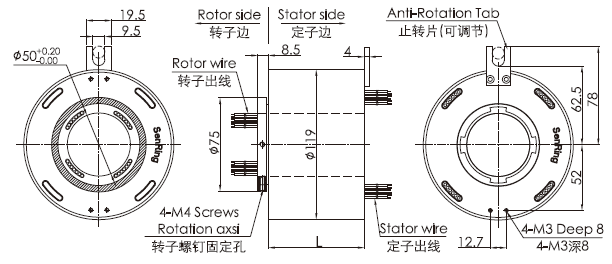

EH50119-01 이더넷 슬립 링을 그린 그림
EH50119-01 이더넷 슬립 링의 기술 명세서
| 이더넷 | 1개 채널 100M/1000M 베이스 티 |
| 기계적 데이터 | |
| 투기 | 자료 |
| 직장 생활 | 벨소리 등급 테이블을 하락하는 것을 참조하세요 |
| 회전 속도 | 벨소리 등급 테이블을 하락하는 것을 참조하세요 |
| 임시로 일하기 | -30C~80C |
| 작업 습도 | 0~85% RH |
| 접점 재료 | 벨소리 등급 테이블을 하락하는 것을 참조하세요 |
| 하우징 소재 | 알루미늄 합금 |
| 토크 | 0.1N.m ;+0.03N.m/6 회로 |
| 연결기 | RJ45 | |
| 전기적 데이터 | ||
| 투기 | 자료 | |
| 힘 | 신호 | |
| 전압 범위 | 0~440VAC/VDC | 0~440VAC/VDC |
| 절연 저항 | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| 도선 투기 | AWG17# 은 도금한 테프론 재질 와이어 | AWG22# 은 도금한 테프론 재질 와이어 |
| 각선 길이 | 표준 300 밀리미터 (맞춤화될 수 있습니다) | |
| 절연 내력 | 500VAC@50Hz,60s | |
| 전기적 잡음 | < 0=""> | |
| 전기적 잡음 | <10> | |
| CE는 증명합니다 | 예 | |
| 기계 진동 | MIL-STD-810E | |
| 재료 | 순응한 로에스 | |
표준 모델 목록
| 모델 | 전력 / 신호는 아니오 순회합니다. | 이더넷은 아니오 채널이 생깁니다. | 길이 L(mm) | ||
| 신호(0~2A) | 전원(10A) | 전원(20A) | |||
| EH50119-01-0210 | 0 | 2 | 0 | 1 | 76 |
| EH50119-01-04S | 4 | 0 | 0 | 1 | 76 |
| EH50119-01-0410 | 0 | 4 | 0 | 1 | 76 |
| EH50119-01-0420 | 0 | 0 | 4 | 1 | 76 |
| EH50119-01-10S | 10 | 0 | 0 | 1 | 100 |
| EH50119-01-0210-08S | 8 | 2 | 0 | 1 | 100 |
| EH50119-01-0610-04S | 4 | 6 | 0 | 1 | 100 |
| EH50119-01-16S | 16 | 0 | 0 | 1 | 124 |
| EH50119-01-1610 | 0 | 16 | 0 | 1 | 124 |
| EH50119-01-0410-12S | 12 | 4 | 0 | 1 | 124 |
| EH50119-01-0810-08S | 8 | 8 | 0 | 1 | 124 |
| EH50119-01-22S | 22 | 0 | 0 | 1 | 148 |
| EH50119-01-0410-18S | 18 | 4 | 0 | 1 | 148 |
| EH50119-01-2210 | 0 | 22 | 0 | 1 | 148 |
| EH50119-01-28S | 28 | 0 | 0 | 1 | 172 |
| EH50119-01-40S | 40 | 0 | 0 | 1 | 218 |
| EH50119-01-58S | 58 | 0 | 0 | 1 | 290 |
EH50119-01 이더넷 슬립 링 등급은 제의합니다
| 등급 코드 | 최대 회전 속도 | 직장 생활 | 접점 재료 |
| C(Standard) | 250RPM | 2000만 혁명 | 귀금속 |
| D(Industrical) | 600RPM | 8000만 혁명 | 금 금 |
이더넷 슬립 링이 무엇입니까?
이서넷 커넥터와 슬립 링은 회전하는 인터페이스를 통하여 이더넷 프로토콜을 전하도록 허락합니다. 이더넷 하이브리드 슬립 링은 구리 또는 금 채널을 통하여 정적 구조부터 플랫폼 회전까지 권력, 신호, 이더넷을 운영합니다. 전력과 신호를 섞고, 또한 다채널 저주파 신호와 전류를 전할 수 있습니다. 10/100/1000 토대 Ｔ 전송에 적합하고 보통 플러그 앤 플레이를 위한 RJ45 연결기 집회를 갖춥니다. M12, CAT5E 또는 CAT6 케이블은 옵션이 가능합니다. 기가비트 이더넷 슬립 링은 회전식 플랫폼을 필요로 하는 풍력 발전용 터빈, 산업용 로봇과 레이더 안테나에서 사용될 수 있습니다.
