원래 장소:
중국
브랜드 이름:
senring
인증:
CE, ISO9001
모델 번호:
EH50119-02
연락주세요
통합 구조를 가진 이더네트 회전하는 합동 2 채널 기가비트 Ethernet+1~72 회로 힘/신호
EH50119-02에 대한 설명이더넷 슬립 링

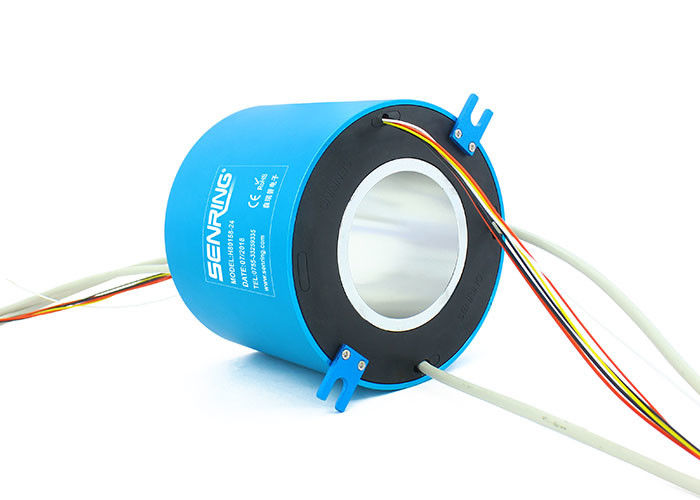

SENRING EH50119-02 시리즈 기가비트 이더넷 로터리 조인트, 통합 구조, 구멍 50mm, OD 119mm, 360° 회전 시 2채널 기가비트 이더넷 신호를 정확하게 전송할 수 있으며 결합하여 1~26 회로 전력(전류 2~20A)을 전송할 수 있습니다. 및 USB
이더넷 슬립 링은 안정적인 전송, 패킷 손실 없음, 문자열 코드 없음, 낮은 반환 손실, 낮은 삽입 손실의 이점과 함께 100M/1000M 이더넷 신호를 전송하기 위해 250Mhz 주파수용으로 특별히 설계되었습니다.
EH50119-02의 특징이더넷 슬립 링

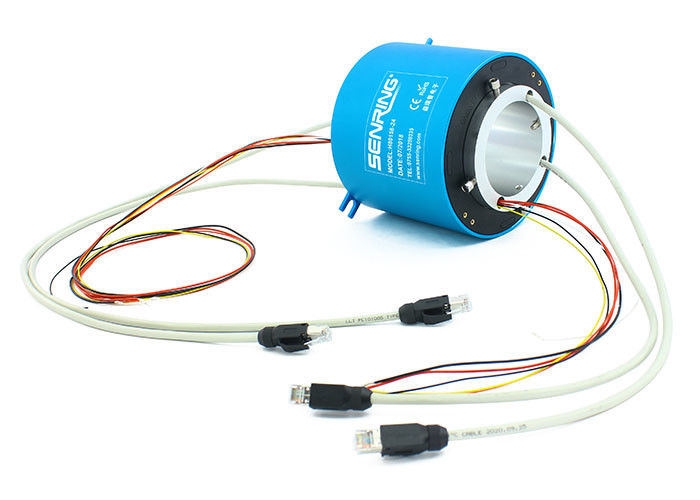

1. 표준 RJ45 수 커넥터, RJ45 암 옵션;
2. 2채널 기가비트 이더넷 신호를 안정적으로 전송할 수 있습니다.
3. (10M / 100M / 1000M BaseT); 주로 10M, 100M, 1000M BaseT의 이더넷 전송에 사용됩니다.
4. 동력 채널 또는 기액 로터리 조인트로 작업할 수 있습니다.
5. 1~48개의 회로 전원/신호를 전송하기 위해 결합될 수 있습니다.
6. 구멍 크기 50mm, OD119mm;
7. 믿을 수 있는 전송의 이점으로, 패킷 손실 없음, 끈 부호 없음, 낮은 반환 손실, 낮은 삽입 손실, 등.
부품 번호설명
EH50119-02 도면이더넷 슬립 링
EH50119-02의 기술 사양이더넷 슬립 링
| 이더넷 | 2채널 100M/1000M 베이스T |
| 기계적 데이터 | |
| 투기 | 데이터 |
| 직장 생활 | 슬립 링 등급표 참조 |
| 회전 속도 | 슬립 링 등급표 참조 |
| 근무 온도 | -30℃∼80℃ |
| 작업 습도 | 0~85% 상대습도 |
| 접촉 재료 | 슬립 링 등급표 참조 |
| 하우징 재료 | 알루미늄 합금 |
| 토크 | 0.1Nm, +0.03Nm/6회로 |
| 커넥터 | RJ45 | |
| 전기 데이터 | ||
| 투기 | 데이터 | |
| 힘 | 신호 | |
| 전압 범위 | 0∼440VAC/VDC | 0∼440VAC/VDC |
| 절연 저항 | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| 리드선 사양 | AWG17# 은도금 테프론 와이어 | AWG22# 은도금 테프론 와이어 |
| 리드선 길이 | 표준 300mm(사용자 정의 가능) | |
| 유전체 강도 | 500VAC@50Hz, 60초 | |
| 전기 노이즈 | < 0.01Ω | |
| 전기 노이즈 | <10Ω | |
| CE 인증서 | 예 | |
| 기계적 진동 | MIL-STD-810E | |
| 재료 | RoHS 준수 | |
표준 모델 목록
| 모델 | 전원/신호 회로 번호 | 이더넷 채널 번호 | 길이 L(mm) | ||
| 신호(0∼2A) | 전원(10A) | 전력(20A) | |||
| EH50119-02-02S | 2 | 0 | 0 | 2 | 100 |
| EH50119-02-0210 | 0 | 2 | 0 | 2 | 100 |
| EH50119-02-08S | 8 | 0 | 0 | 2 | 124 |
| EH50119-02-0820 | 0 | 0 | 0 | 2 | 124 |
| EH50119-02-0410-04S | 4 | 4 | 0 | 2 | 124 |
| EH50119-02-14S | 14 | 0 | 0 | 2 | 148 |
| EH50119-02-1410 | 0 | 14 | 0 | 2 | 148 |
| EH50119-02-20S | 22 | 0 | 0 | 2 | 172 |
| EH50119-02-26S | 26 | 0 | 0 | 2 | 196 |
| EH50119-02-32S | 32 | 0 | 0 | 2 | 222 |
| EH50119-02-56S | 56 | 0 | 0 | 2 | 316 |
*비고: 더 큰 전류를 위해 회로를 병렬로 결합할 수 있으며, 10A의 N 회로는 N*10A를 얻습니다.채널 번호를 사용자 정의해야 하는 경우.이더넷, 전원 및 신호, 또는 다른 신호 혼합, pls는 SenRing 판매원에게 문의하십시오.
EH50119-02이더넷 슬립 링 등급표
| 등급 코드 | 최대 회전 속도 | 직장 생활 | 접점 재질 |
| C(표준) | 250RPM | 2000만 회전 | 중요한 금속 |
| D(산업용) | 600RPM | 8천만 회전 | 금-금 |
