원래 장소:
중국
브랜드 이름:
senring
인증:
CE, ISO9001,ROHS,REACH
모델 번호:
M220
연락주세요

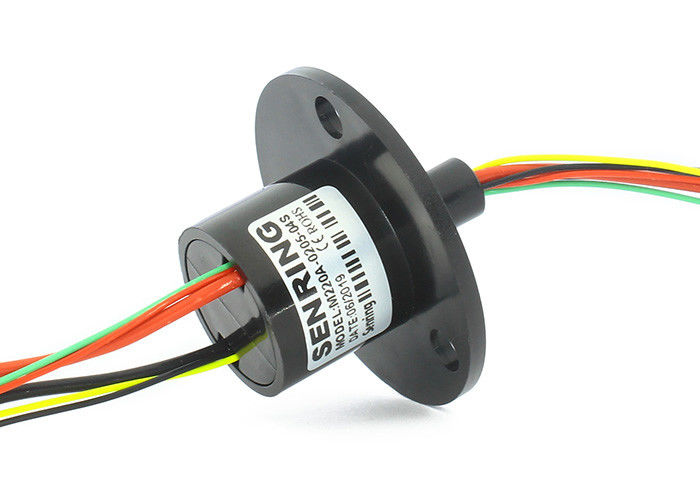

저토크 매체 캡슐 슬립 링 OD 22 밀리미터 2~36wires 전력 / 신호
M220 캡슐 슬립 링에 대한 기술

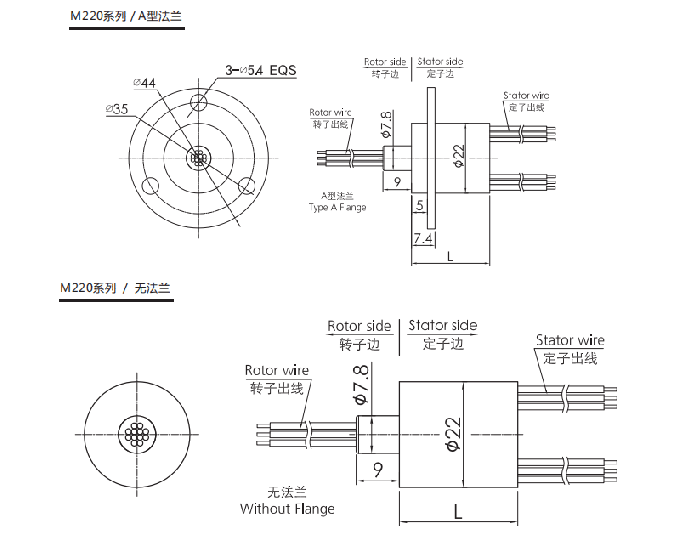

센링 SNM220 시리즈 매체 캡슐 슬립 링, OD 22 밀리미터, 길이는 19mm~57.3mm option,A 종류 플랜지로부터 그리고 플랜지 optional.SNM022 시리즈 캡슐 슬립 링 없이 계획된 90' Ｖ 홈이 매끄러운 회전하는, 저토크, 또한 소형, 진보적 군대를 보증한다는 것 입니다
M220 캡슐 슬립 링의 특징
1. 슬립 링은 22 밀리미터의 외경을 가지고 있습니다 ;
2. 토크는 초소형, 0.06N.m 이합니다 ;
3. 표준 모델은 신호 (채널 당 2A)의 2-36 채널을 지원하고 다른 채널 수와 맞춘 슬립 링이 만들어질 수 있습니다 ;
4. 이용 가능한 주가와 표준화 제품 ;
5. 양쪽 a-형과 유자형 플랜지가 선택을 탑재하면서, 설치하도록 쉽습니다.
M220 캡슐 슬립 링의 기술 명세서
| 기계적으로 매개 변수 | |
| 직장 생활 | 0는 레프를 위해 (근무 조건에 의존합니다) |
| 회전 속도 | 250RPM |
| 일하는 임시. | -30' C~80' Ｃ |
| 작업 습도 | 0~85% RH |
| 접점 재료 | 귀금속 :금 금 |
| 하우징 소재 | 설계된 플라스틱 |
| 토크 | 0.05N.m+0.01N.m/6 와이어 |
| IP은 등급입니다 | IP51 |
| 전기적 매개 변수 | ||
| Spec. | 힘 | 신호 |
| 전압 범위 | 0~240VAC/VDC | 0~240VAC/VDC |
| 용해 상태 저항 | ≥200MΩ/300VDC | ≥200MΩ/300VDC |
| 도선 Spec. | 모델 목록을 언급하세요 | 모델 목록을 언급하세요 |
| 각선 길이 | 표준 길이 150 밀리미터 (맞춤화될 수 있습니다) | |
| 절연 내력 | 300VAC@50Hz,60s | |
| 전기적 잡음 | < 0=""> | |
| IP은 등급입니다 | IP51 | |

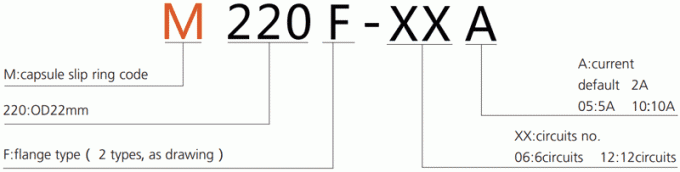

부품 호기 기술
| 모델 | 아니오 순회합니다. | 최대 전류 / 회로 | 도선 투기. | 길이 L(mm) |
| M220-06 | 6 | 2A | 실버-플이티드 비난에 까딱없는 AWG26# | 19 |
| M220-12 | 12 | 2A | 실버-플이티드 비난에 까딱없는 AWG26# | 26 |
| M220-18 | 18 | 2A | 실버-플이티드 비난에 까딱없는 AWG26# | 33 |
| M220-24 | 24 | 2A | 실버-플이티드 비난에 까딱없는 AWG26# | 40 |
| M220-36 | 36 | 2A | 실버-플이티드 비난에 까딱없는 AWG26# | 54.5 |
| M220-0605 | 6 | 5A | 실버-플이티드 비난에 까딱없는 AWG22# | 40 |
| M220-0805 | 8 | 5A | 실버-플이티드 비난에 까딱없는 AWG22# | 40 |
| M220-1205 | 12 | 5A | 실버-플이티드 비난에 까딱없는 AWG22# | 40 |
| M220-0210 | 2 | 10A | 실버-플이티드 비난에 까딱없는 AWG17# | 26 |
| M220-0310 | 3 | 10A | 실버-플이티드 비난에 까딱없는 AWG17# | 33 |
| M220-0410 | 4 | 10A | 실버-플이티드 비난에 까딱없는 AWG17# | 40 |
| M220-0230 | 2 | 30A | 실버-플이티드 비난에 까딱없는 AWG12# | 45 |
| M220-0330 | 3 | 30A | 실버-플이티드 비난에 까딱없는 AWG12# | 45 |
| M220-0205-12S | 2circuits@5A+12circuits Signal@2A | 5A&AWG22#, &AWG26#의 신호를 보내십시요 | 40 | |
| M220-0305-12S | 3circuits@5A+12circuits Signal@2A | 5A&AWG22#, &AWG26#의 신호를 보내십시요 | 40 | |
| M220-0605-06S | 6circuits@5A+6circuits Signal@2A | 5A&AWG22#, &AWG26#의 신호를 보내십시요 | 40 | |
| M220-0210-12S | 2circuits@10A+12circuits Signal@2A | 10A&AWG17#, &AWG26#의 신호를 보내십시요 | 40 | |
| M220-0310-06S | 3circuits@10A+6circuits Signal@2A | 10A&AWG17#, &AWG26#의 신호를 보내십시요 | 40 | |
| M220-0320-04S | 3circuits@20A+4circuits Signal@2A | 20A&AWG14#, &AWG26#의 신호를 보내십시요 | 40 | |
| M220-0410-04S | 4circuits@10A+4circuits Signal@2A | 10A&AWG17#, &AWG26#의 신호를 보내십시요 | 40 | |
도선의 색상 코드
| 아니오 울리세요. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| 색 | 검정색 | 브라운입니다 | 빨강 | 오렌지 | 노랑색 | 녹색 | 청색 | 자줏빛 | 회색 | 백색 | 분홍색 | 라이트블루 |
