원래 장소:
중국
브랜드 이름:
senring
인증:
CE, ISO9001
모델 번호:
3004004
연락주세요

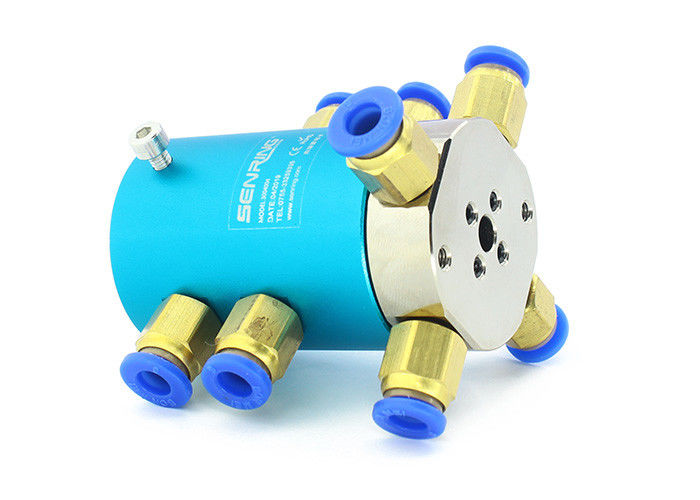

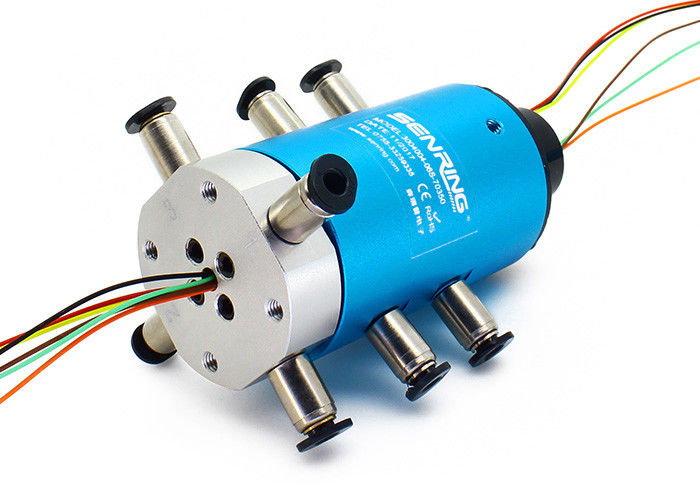

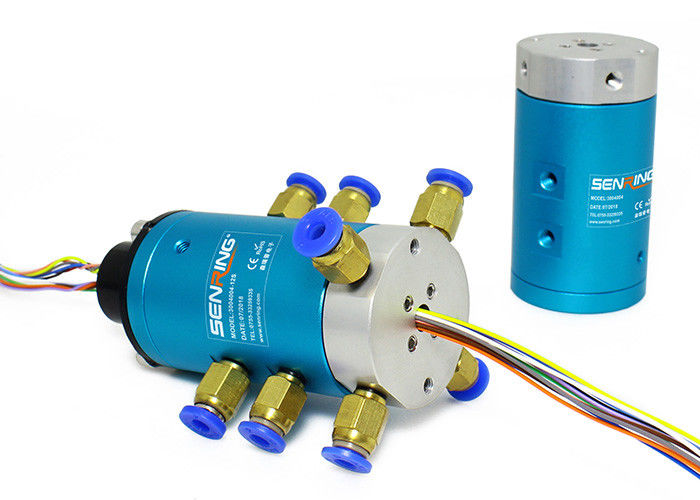

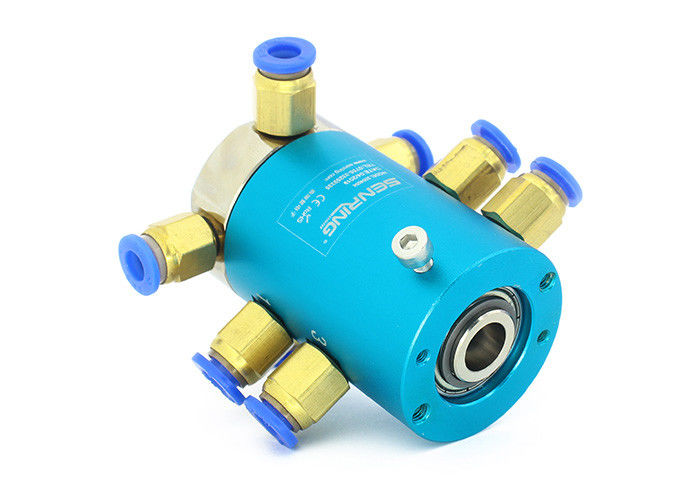

4 밀리미터 파이프를 위한 4곳 통과 피뉴매틱 로터리 유니온 6~36 회로 전기적인 지지체 4 M5 공항
3004004 공기 회전식 유니언에 대한 기술
SENRING 3004004 시리즈 4 도입 로터리 유니온은 정치배관과 실린더를 회전 사이에 파지티브 실을 제공하고, 진공인 공기, 스팀에 적용됩니다.3004004,3004004-06S,3004004-12S,3004004-24S,3004004-36S 모델들에 이용할 수 있습니다. 장점 : 계약
세계적인 것을 위한 시스템 솔루션을 제공하면서, 센링 일반적 슬립 링 모델들은 다수의 애플리케이션과 장비에 적용됩니다.
그것은 풍력, 컨트롤러와 산업적 턴테이블, 로봇, 공학 기계, 모르니터링 CCTV 비디오, 의학 장비, 군용 레이더와 기타를 포함합니다...
3004004 공기 회전식 유니언의 특징
1. USB, HDMI, 1000M 이더넷, VGA, DVI, 동축 RF (고주파), 서보 모터 신호, 공업 버스 슬립 링, 기타 등등과 같은 혼합된 전기와 신호를 전하는 것 지원하세요 ;
2. 360은' 압축된 공기, 스팀, 진공, 음압, 양의 압력을 전합니다... 기타 등등.
3. 맥스. 압력(들) :1Mpa (진공 : -1.5kPa, 더 높은 압력은 맞춤화될 수 있습니다) ;
4. 4 밀리미터 파이프를 위한 4곳 M5 공항을 지원하세요 ;
3004004 공기 회전식 유니언의 기술 명세서
| 도입(가스) | 4 도입 |
| 관경 | 4 밀리미터 파이프, M5 공항 |
| 기계적 데이터 | |
| 투기. | 자료 |
| 직장 생활 | 0는 레프를 위해 (근무 조건에 의존합니다) |
| 맥스. 동작속도 | 250RPM 콘티누스리, 간헐적으로 1000RPM |
| 일하는 임시. | -30' C~80' Ｃ |
| 작업 습도 | 0~85% RH |
| 접촉 마테리아 | 귀금속 |
| 하우징 소재 | 알루미늄 합금 |
| IP은 등급입니다 | IP51 |
| 맥스. 작동 압력 |
양의 압력 1Mpa, 진공 -90kPa | |
| 토크 | <0> | |
| 전기적 데이터 | ||
| 투기. | 자료 | |
| 힘 | 신호 | |
| 전압 범위 | 0~440VAC/VDC | 0~440VAC/VDC |
| 용해 상태 저항 | <500m> | <500m> |
| 와이어 투기를 이끄세요. | AWG17# 은 도금한 테프론 재질 와이어 | AWG22# 은 도금한 테프론 재질 와이어 |
| 각선 길이 | 표준 250 밀리미터 (맞춤화될 수 있습니다) | |
| 용해 상태 저항 | 500VAC@50Hz,6s | |
| 전기적 잡음 | <0> | |

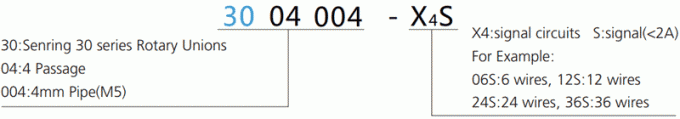

부품 호기 기술

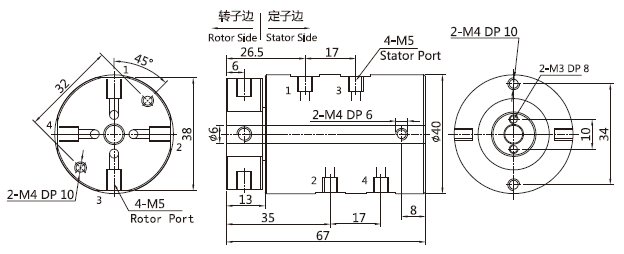

그림
표준 모델 목록
| 모델 | 도입(가스) | 포트의 크기 | 관경 |
| 3004004 | 4 도입 | M5 | 4~6mm |
| 모델 | 도입(가스) | 포트의 크기 | 관경 | 신호 회로(2A) | 길이 L(mm) |
| 3004004-06S | 4 도입 | M5 | 4~6mm | 6 | 14 |
| 3004004-12S | 4 도입 | M5 | 4~6mm | 12 | 21 |
| 3004004-24S | 4 도입 | M5 | 4~6mm | 24 | 35 |
| 3004004-36S | 4 도입 | M5 | 4~6mm | 36 | 52 |
