원래 장소:
중국
브랜드 이름:
senring
인증:
CE, ISO9001
모델 번호:
3008012
연락주세요

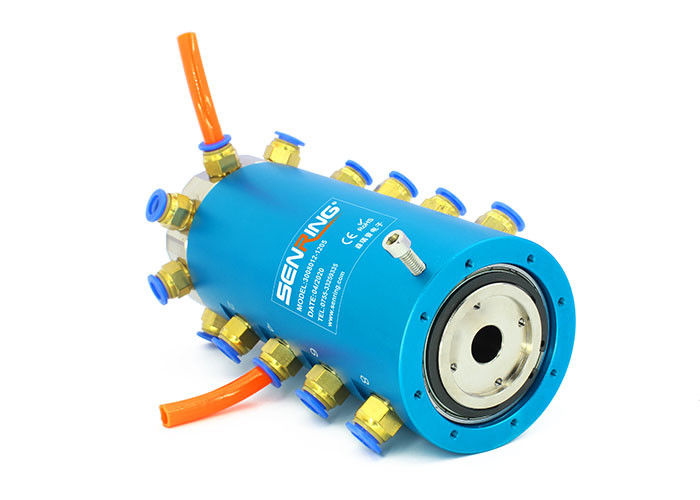

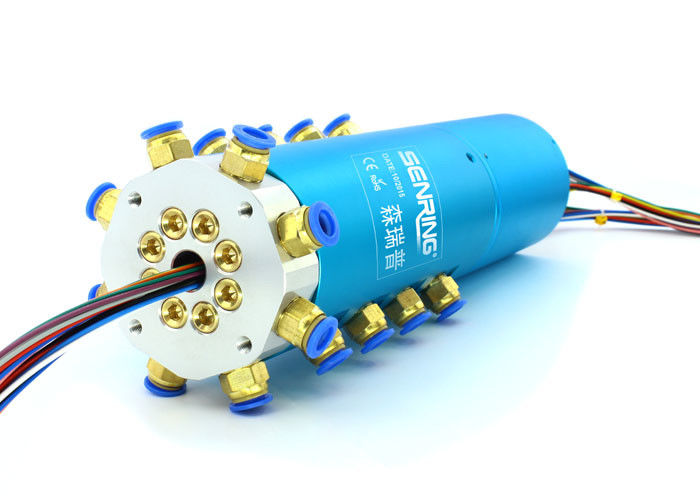

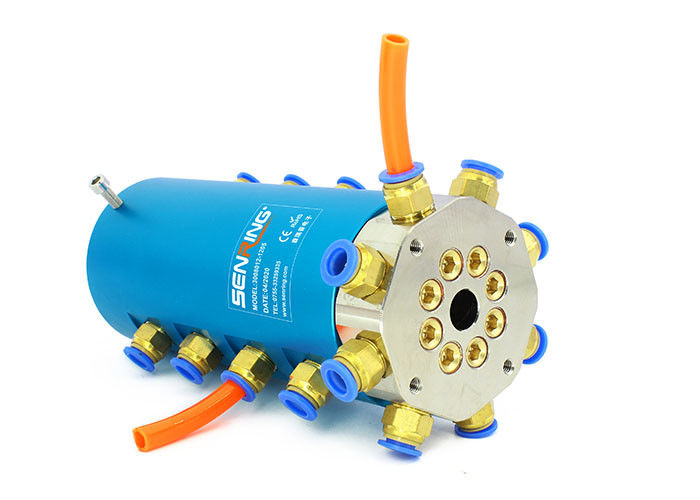

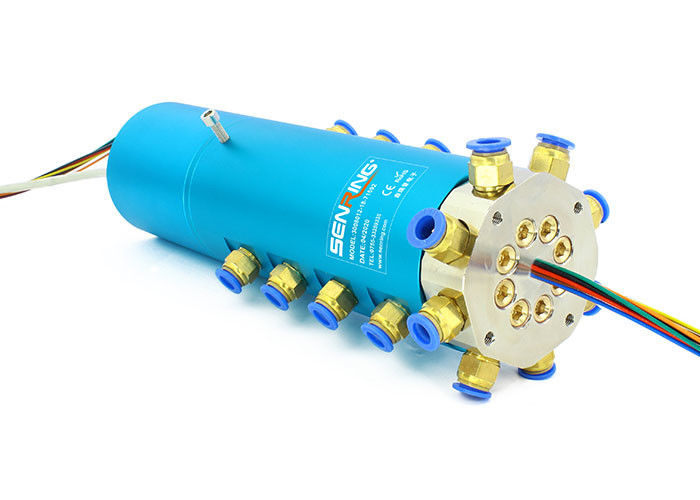

G3/8 8 통과 공기 회전식 유니언은 10~12mm 파이프 6~56 회로를 지원합니다
3008012 공기 회전식 유니언에 대한 기술
공기인 센링 3008 일련과 전기적 통합된 슬립 링은 공기인 8개 채널이고 고속 회전은 압축된 공기, 진공인 증기, 그리고 다른 가스와 액체성 매체를 포함하다는 것을 360 도를 통하여 기체-액체 미디어의 8개 채널을 전할 수 있는 360번 회전 조인트와 통합된 전기 슬립 링입니다. 그것은 4 밀리미터, 6 밀리미터, 8 밀리미터, 10 밀리미터와 12 밀리미터의 지름과 다양한 가스도관을 지원합니다. 공기인 3008 일련과 전기적 통합된 360번 회전 조인트는 2A에서 800A의 범위인 다양한 전류의 혼합 투과도, 기체-액체 미디어만을 전할 수 없습니다. 그것은 서로를 방해하지 않는 작은 사이즈, 경량, 작은 토크와 다수 가스 채널이라는 유리한 입장에 있습니다.
3008012 공기 회전식 유니언의 기술 명세서
| 도입(가스) | 8 도입 |
| 관경 | 10~12mm 파이프, G3/8 " 공항 |
| 기계적 데이터 | |
| 투기. | 자료 |
| 직장 생활 | 0는 레프를 위해 (근무 조건에 의존합니다) |
| 맥스. 동작속도 | 250RPM 콘티누스리, 간헐적으로 1000RPM |
| 일하는 임시. | -30' C~80' Ｃ |
| 작업 습도 | 0~85% RH |
| 접촉 마테리아 | 귀금속 |
| 하우징 소재 | 알루미늄 합금 |
| IP은 등급입니다 | IP51 |
| 맥스. 작동 압력 |
양의 압력 1Mpa, 진공 -90kPa | |
| 토크 | <0> | |
| 전기적 데이터 | ||
| 투기. | 자료 | |
| 힘 | 신호 | |
| 전압 범위 | 0~440VAC/VDC | 0~440VAC/VDC |
| 용해 상태 저항 | <500m> | <500m> |
| 와이어 투기를 이끄세요. | AWG17# 은 도금한 테프론 재질 와이어 | AWG22# 은 도금한 테프론 재질 와이어 |
| 각선 길이 | 표준 250 밀리미터 (맞춤화될 수 있습니다) | |
| 용해 상태 저항 | 500VAC@50Hz,6s | |
| 전기적 잡음 | <0> | |
3008012 공기 회전식 유니언의 특징
1. 지원은 USB, HDMI, 1000M 이더넷, VGA, DVI, 동축 RF (고주파), 서보 모터 신호, 공업 버스 슬립 링... 등과 같은 혼합된 전기와 신호를 전합니다 ;
2. 360은' 압축된 공기, 스팀, 진공이, 음압, 양의 압력... 기타 등등을 전합니다 ;
3. 맥스. 압력(들) :1Mpa (진공 : -1.5kPa, 더 높은 압력은 맞춤화될 수 있습니다)
4. 10~12mm 파이프를 위한 8 G3/8 " 공항을 지원하세요 ;

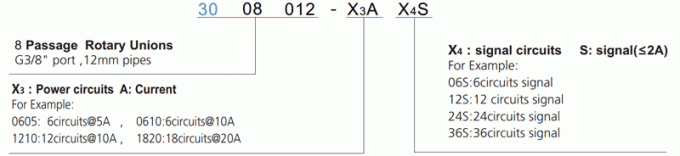

부품 호기 기술
그림
표준 모델 목록
| 모델 | 도입(가스) | 포트의 크기 | 관경 |
| 3008012 | 8 도입 | G3/8 " | 10~12mm |
| 모델 | 도입(가스) | 포트의 크기 | 관경 | 신호 회로(2A) | 길이 L(mm) |
| 3008012-06S | 8 도입 | G3/8 " | 10~12mm | 6 | 14 |
| 3008012-12S | 8 도입 | G3/8 " | 10~12mm | 12 | 21 |
| 3008012-24S | 8 도입 | G3/8 " | 10~12mm | 24 | 35 |
| 3008012-36S | 8 도입 | G3/8 " | 10~12mm | 36 | 52.3 |
| 3008012-56S | 8 도입 | G3/8 " | 10~12mm | 56 | 82 |
그림
표준 모델 목록
| 모델 | 도입(가스) | 포트의 크기 | 관경 | 전원 회로(10A) | 신호 회로(2A) | 길이 L(mm) |
| 3008012-06S | 8 도입 | G3/8 " | 10~12mm | 0 | 6 | 48 |
| 3008012-0610 | 8 도입 | G3/8 " | 10~12mm | 6 | 0 | 48 |
| 3008012-12S | 8 도입 | G3/8 " | 10~12mm | 0 | 12 | 72 |
| 3008012-0610-06S | 8 도입 | G3/8 " | 10~12mm | 6 | 6 | 72 |
| 3008012-1210 | 8 도입 | G3/8 " | 10~12mm | 12 | 0 | 72 |
| 3008012-0610-12S | 8 도입 | G3/8 " | 10~12mm | 6 | 12 | 96 |
| 3008012-1210-06S | 8 도입 | G3/8 " | 10~12mm | 12 | 6 | 96 |
| 3008012-18S | 8 도입 | G3/8 " | 10~12mm | 0 | 18 | 96 |
| 3008012-1810 | 8 도입 | G3/8 " | 10~12mm | 18 | 0 | 96 |
| 3008012-0610-18S | 8 도입 | G3/8 " | 10~12mm | 6 | 18 | 120 |
| 3008012-24S | 8 도입 | G3/8 " | 10~12mm | 0 | 24 | 120 |
| 3008012-2410 | 8 도입 | G3/8 " | 10~12mm | 24 | 0 | 120 |
| 3008012-36S | 8 도입 | G3/8 " | 10~12mm | 0 | 36 | 168 |
| 3008012-1210-24S | 8 도입 | G3/8 " | 10~12mm | 12 | 24 | 168 |
| 3008012-3610 | 8 도입 | G3/8 " | 10~12mm | 36 | 0 | 168 |
| 3008012-48S | 8 도입 | G3/8 " | 10~12mm | 0 | 48 | 216 |
| 3008012-1210-36S | 8 도입 | G3/8 " | 10~12mm | 12 | 36 | 216 |
| 3008012-4810 | 8 도입 | G3/8 " | 10~12mm | 48 | 0 | 216 |
| 3008012-60S | 8 도입 | G3/8 " | 10~12mm | 0 | 60 | 264 |
| 3008012-1210-48S | 8 도입 | G3/8 " | 10~12mm | 12 | 48 | 264 |
| 3008012-72S | 8 도입 | G3/8 " | 10~12mm | 0 | 72 | 312 |
| 3008012-2410-48S | 8 도입 | G3/8 " | 10~12mm | 24 | 48 | 312 |
| 3008012-84S | 8 도입 | G3/8 " | 10~12mm | 0 | 84 | 360 |
| 3008012-2410-60S | 8 도입 | G3/8 " | 10~12mm | 20 | 60 | 360 |
| 3008012-96S | 8 도입 | G3/8 " | 10~12mm | 0 | 96 | 408 |
| 3008012-108S | 8 도입 | G3/8 " | 10~12mm | 0 | 108 | 456 |
| 3008012-120S | 8 도입 | G3/8 " | 10~12mm | 0 | 120 | 504 |
FAQ :
1. 슬립 링이 무엇입니까?
슬립 링은 움직이지 않은 것 회전 구조까지 전력과 전기 신호의 전송을 허락하는 전자기계 장치입니다. 슬립 링은 전력 또는 신호를 전하는 동안 회전을 요구하는 어떠한 기전 시스템에서 사용될 수 있습니다. 그것은 기계적 성능을 개선하고, 시스템 동작을 단순화하고 움직일 수 있는 공동으로부터 매달리는 피해 경향 와이어를 제거할 수 있습니다.
2. 당신은 맞춘 슬립 링을 제공합니까?
예, 당신이 관습 / 수정 솔루션이 가장 아마 요구되거나 당신의 선택에 필요 지원이 시작되기 위해 우리와 연락한다고 확신하면. 우리의 엔지니어들은 당신의 필요를 위한 완전한 해결책을 제안할 것입니다.
직접적으로 당신의 조사를 우리에게 보내세요
